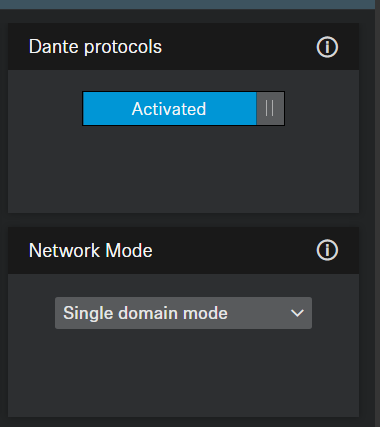

Für die Verwendung mit Dante sollte die Option Dante-Protokolle im Control Cockpit > Netzwerk-Tab aktiviert sein. Es gibt auch einige Netzwerkmodi in Bezug auf die aktuelle/beabsichtigte Konnektivität.
Dante-Netzwerkmodi umfassen die folgenden:
Single Domain - Eine Gesamtnetzwerkbereitstellung, ein IP-Bereich, ein Switch für Steuerung und Dante
Dual Domain - Zwei getrennte Netzwerke für Steuerung und Dante über ein Kabel, mit zwei verschiedenen IP-Adressen im selben Bereich/ ein Switch
[Wenn der TC Bar M verwendet wird, kann der zweite Port verwendet werden, um einen TCCM oder SL MCR anzuschließen]
Split Mode (nur TC Bar M) - zwei getrennte Netzwerke; Dante ist physisch von der Steuerungsfunktionalität isoliert, indem beide Ports in zwei Netzwerke genutzt werden.
Im Split Mode dürfen diese Ports nicht mit demselben Switch verbunden werden, um Netzwerkschleifen zu vermeiden.

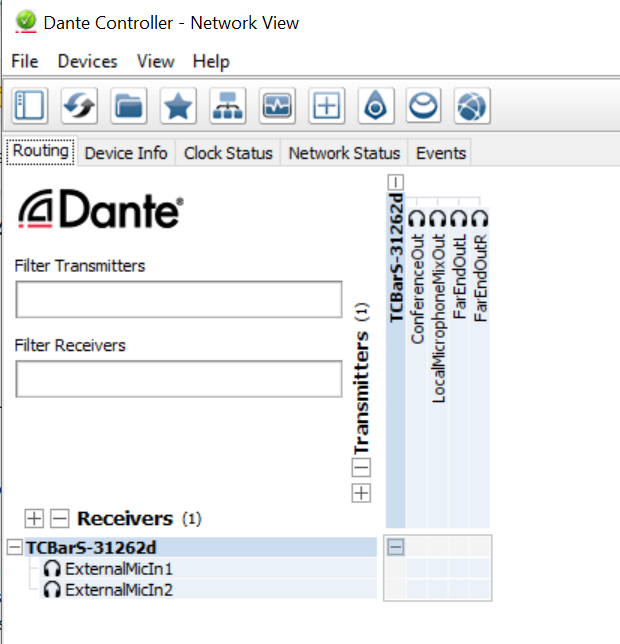

Beide TC Bars bieten mehrere Audio-Routing-Optionen sowie zwei externe Mikrofoneingangsoptionen.
Im Allgemeinen muss das Gerät für Wiedergabezwecke per USB (USB C) mit dem Computer verbunden werden.
ConferenceOut: Gemischtes Signal (Teilnehmer am entfernten Ende + im Raum) mit zwei unabhängigen Pegelreglern im Control Cockpit:
Lokaler Mikrofon-Mix Out: • Audiodaten von TC Bar und allen externen Mikrofonen.

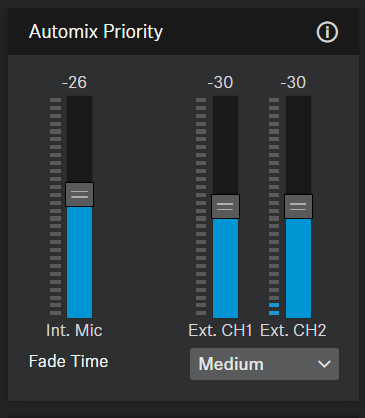

Alle Mikrofone, die an die externen Mikrofoneingänge der TC Bar geroutet werden, können mit den Automix-Prioritätsreglern priorisiert und bei Bedarf (basierend auf der Prioritätsstufe) ausgeglichen werden:
Far End Out L & Far End Out R: Dasselbe Signal auf beiden Kanälen (Mono).

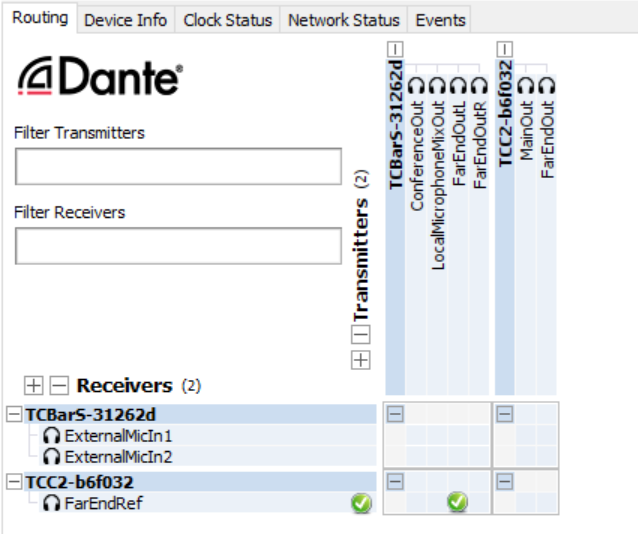

Dies ist ein Audiostream für einen AEC-Referenzkanal für TCC2- oder TCCM-Mikrofone:
Für weitere Details zur Netzwerk-Integration und Best-Practice-Vorschläge konsultieren Sie bitte den beigefügten Team Connect Network Guide.
