Konnektivität
Die TC Bar S und M bieten sehr ähnliche Konnektivitätsoptionen, wie unten dargestellt.
Funktional ist die TC Bar S dafür ausgelegt, 5-7 Personen in einem ca. 3 m x 4,5 m großen Raum abzudecken, während die TC Bar M für 10-12 Personen in einem ca. 4,5 m x 6 m großen Raum konzipiert ist.
Beide Geräte sind skalierbar und können mit externen Mikrofonen wie dem Speechline Wireless oder TCCM, USB PTZ-Kameras oder als eigenständige Lösung verwendet werden.
Einige Konnektivitätsoptionen (und Unterschiede) auf einen Blick:
Die Konnektivität umfasst:
- HDMI-Eingang von einem externen Monitor (1 für TC Bar S; 2 für TC Bar M)
- Steuerung + Dante über Ethernet
- USB C als Hauptverbindung zu einem Computer
- USB A Eingang für externe Geräte
- DC-Stromanschluss

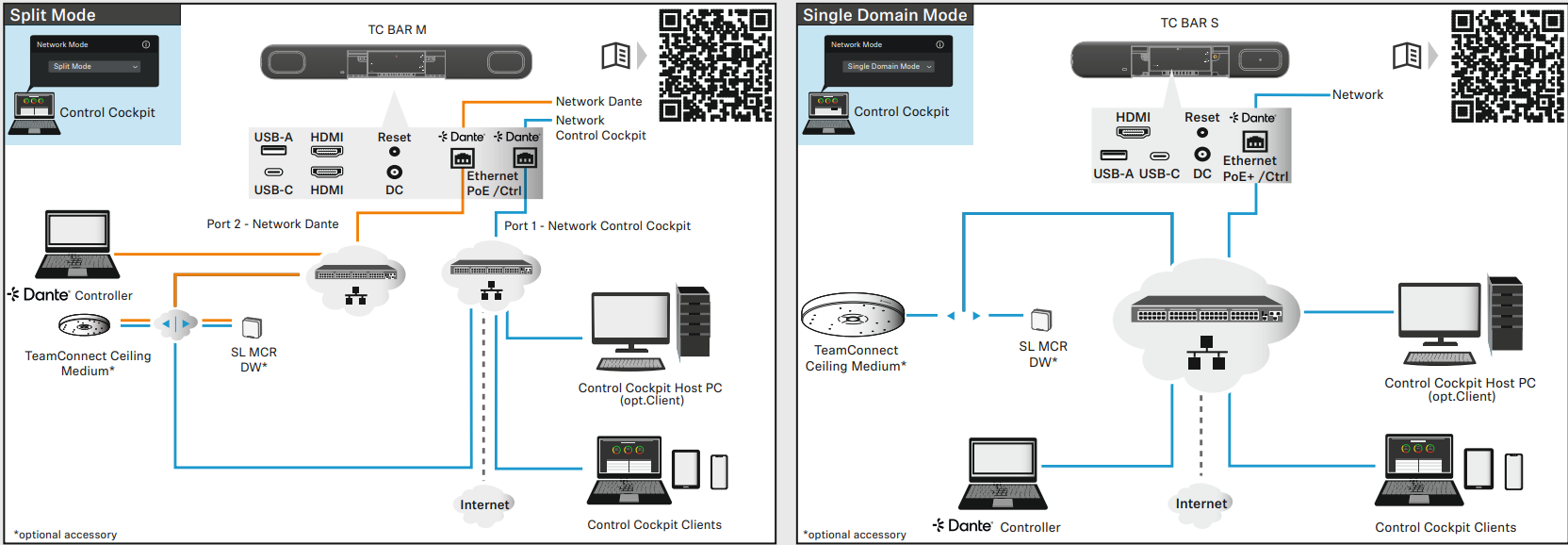

Die TC Bar S bietet einen einzelnen RJ45-Anschluss für Steuerung und Dante; sie kann auch über diese Verbindung mit Strom versorgt werden, wenn sie an einen POE+-fähigen Netzwerkswitch angeschlossen ist.
Die TC Bar M benötigt ihr mitgeliefertes DC-Netzteil zum Betrieb. Sie bietet zwei RJ45-Anschlüsse für Steuerung und Dante, die je nach beabsichtigter Netzwerkkonfiguration konfigurierbar sind.
Jedes Gerät verfügt auf der Rückseite über eine kleine Reset-Taste, um das Gerät physisch auf Werkseinstellungen zurückzusetzen. Dies erfolgt durch Verwendung einer kleinen Nadel und das Halten der Reset-Taste für 7 Sekunden.

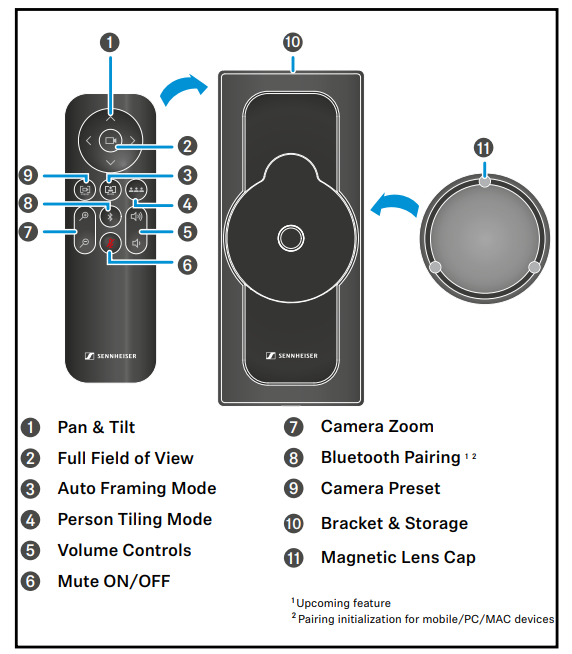

Übersicht Fernbedienung
Abschließend sind unten einige spezifische Anwendungsfälle verlinkt, die die Nutzung sowohl als BYOD-Option als auch mit anderen Peripheriegeräten darstellen.
Anwendungsfälle

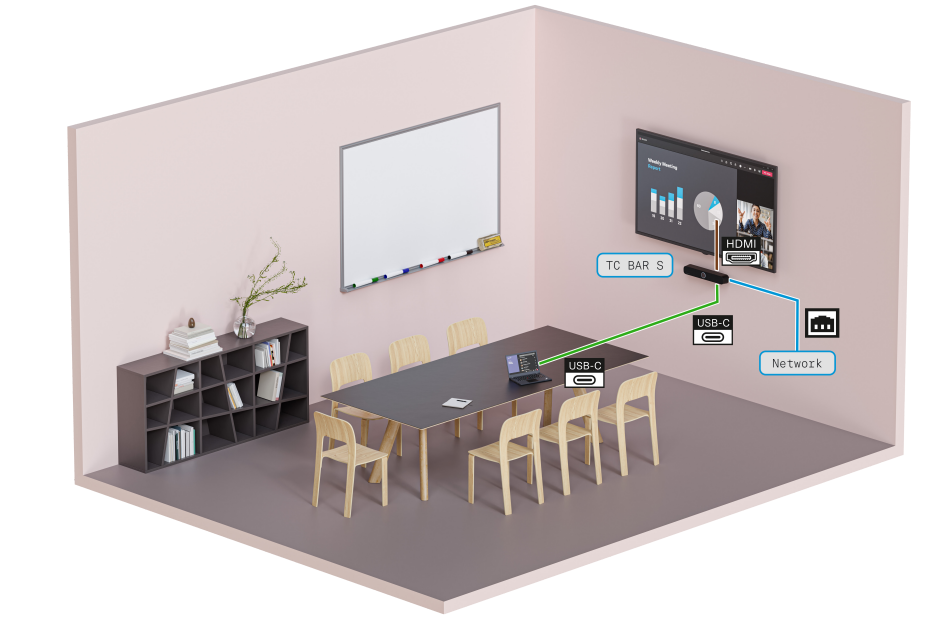

TeamConnect Bar S, eigenständig über USB an ein Laptop in einem kleinen Besprechungsraum angeschlossen.
Diese Konfiguration kann auch für die TeamConnect Bar M in einem mittelgroßen Besprechungsraum verwendet werden.
Oben wird die TC Bar S als einfache USB-Kamera-, Mikrofon- und Lautsprecherlösung verwendet und vollständig über das Netzwerk mittels Sennheiser Control Cockpit gesteuert, wobei die HDMI-Verbindung zu einem externen Display genutzt wird.

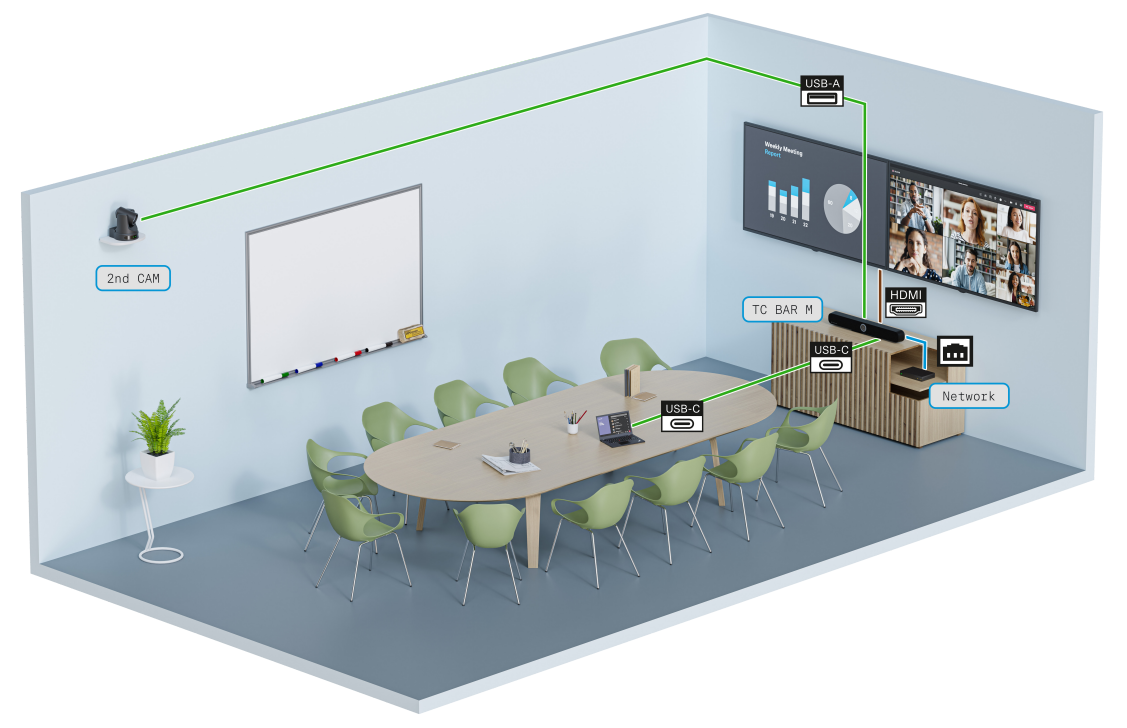

2. Mittelgroßer Besprechungsraum ausgestattet mit TeamConnect Bar M und einer zweiten (PTZ) Kamera:
In diesem Szenario wird eine externe PTZ-Kamera an den USB-A-Anschluss der TC Bar M angeschlossen. Diese Kamera ist über das Sennheiser Control Cockpit steuerbar.
Die TC Bar M ist ebenfalls mit dem Netzwerk für den Zugriff auf das Control Cockpit verbunden und über USB-C direkt mit dem Computer für die Wiedergabe verbunden.
Der HDMI-Ausgang erweitert die Anzeige auf einen externen Monitor.

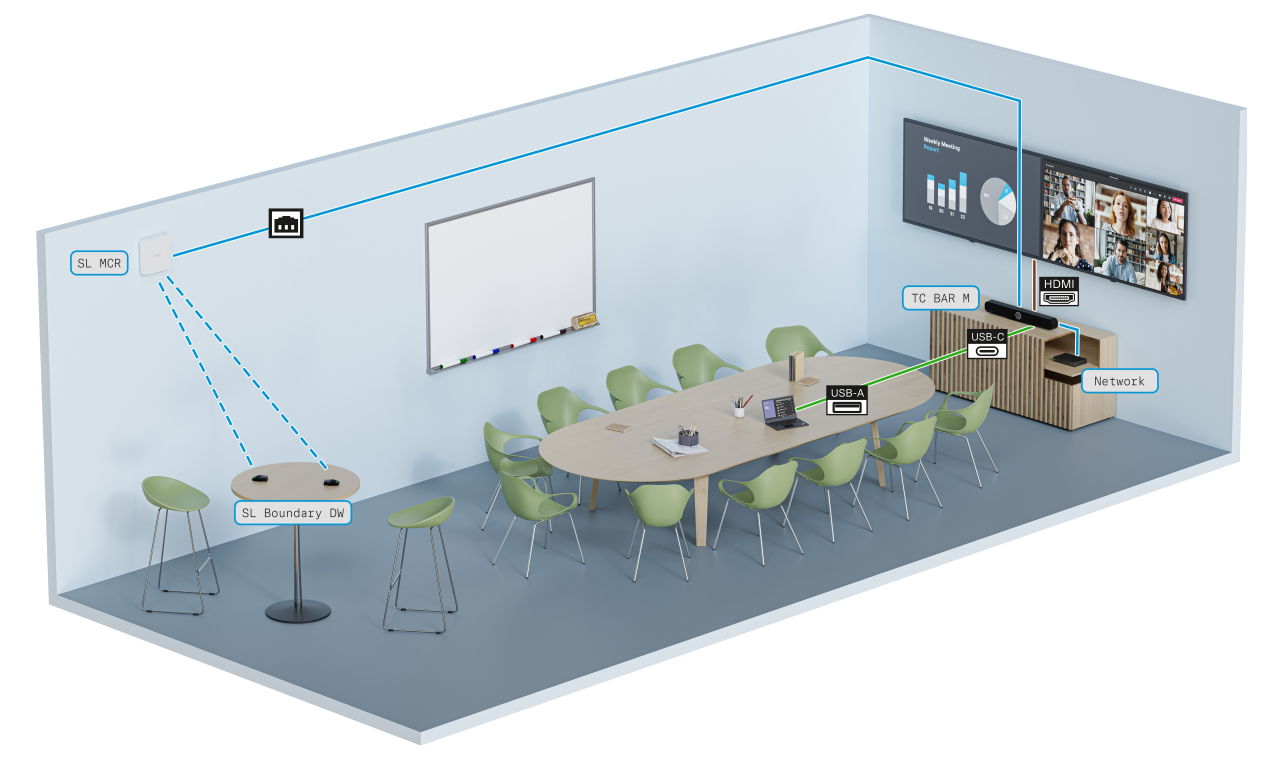

3. TeamConnect Bar M installiert mit einem SpeechLine MCR und SpeechLine Boundary Mikrofon in einem mittelgroßen Besprechungsraum:
In diesem Fall sind die TC Bar M und Speechline Wireless im Netzwerk des Raumes für eine vollständige Raumabdeckung eingebunden. Beide Geräte sind über Dante routbar und werden über das Sennheiser Control Cockpit gesteuert.
Die TC Bar M ist zusätzlich über HDMI mit einem externen Monitor verbunden und direkt über USB C für die Wiedergabe am Computer angeschlossen.
Für weitere Details, Beispiele und bewährte Verfahren siehe bitte das beigefügte Dokument TeamConnect Bar: Audio/Video Application Guide.
