どのケーブルを使用すべきか、そしていつアンテナブースターを使用すべきか。
なぜ正しいケーブル選びが重要なのか?
- 信号の完全性: 適切なケーブルは、送信機から受信機への信号が強く明瞭に保たれることを保証します。誤ったケーブルや低品質のケーブルは、信号損失が大きくなり、ドロップアウトやノイズの発生を引き起こす可能性があります。
- 長さと損失: ケーブルの長さは信号強度に影響します。長いケーブルはより多くの信号損失をもたらすため、長距離では低損失ケーブルを使用して信号品質を維持することが重要です。
- 耐久性と信頼性: 高品質なケーブルは、日常使用の厳しさに耐えるように作られており、損傷のリスクを減らし、時間を経ても一貫した性能を保証します。
- インピーダンス: ほとんどの場合、50オームのケーブルを使用すべきです。50オームケーブルは、電力処理能力と信号減衰のバランスが良く、高い電力処理能力を必要とする用途に適しています。50オームケーブルは一般的にRF用途で使用されます。
用途に合った適切なケーブルの選択
使用状況に応じて、さまざまな種類の同軸ケーブルがあります。ここでは2種類の同軸ケーブルに焦点を当てます。
-

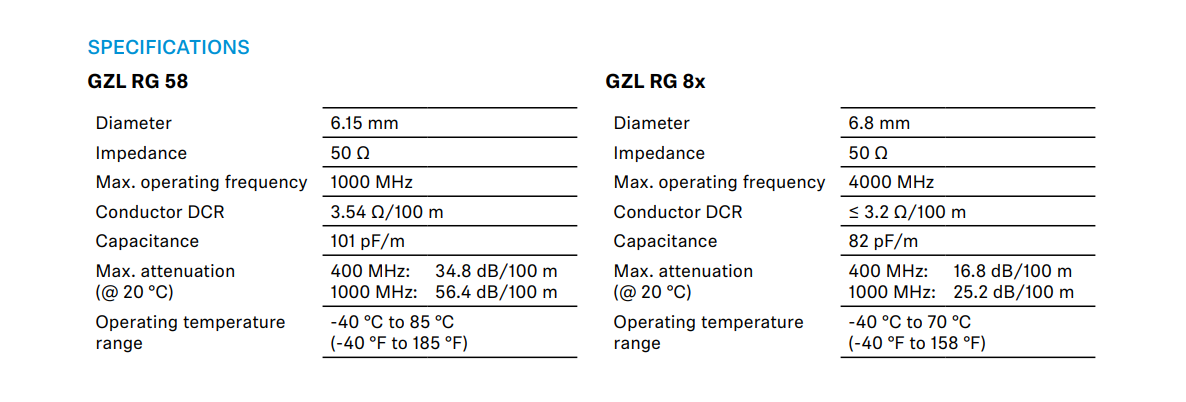

RG 8x
- 直径: 6.8 mm
- 用途: 中距離のケーブル配線やモバイル設置に適しています。
- 信号損失: RG 58よりも損失が少なく、高周波数や長距離に適しています。
- 電力処理: RG 58よりも高い電力処理能力があり、中程度の電力用途に適しています。
-
RG 58
- 直径: 6.15 mm
- 用途: 短距離のケーブル配線やモバイル設置によく使用されます。
- 信号損失: RG 8xよりも損失が大きく、長距離や高周波数用途にはあまり適していません。
- 電力処理: 低電力用途に適しています。
アンテナブースター
アンテナブースターを購入する前に、システムがそれを必要としているかを確認してください。では、いつアンテナブースターを使用すべきでしょうか?
-
長距離ケーブル配線: アンテナケーブルが10メートル / 30フィートを超える場合、距離による信号損失を補うためにブースターが必要になることがあります。RG8Xのような低損失ケーブルを使用するとケーブル損失を克服し、ブースターの必要性を避けることができます。
- パッシブスプリッター: スプリッターはシステムに損失をもたらします(1:2分割あたり約3dB)ので、ブースターはスプリッター損失を補うのに役立ちます。ほとんどのゼンハイザースプリッターはアクティブスプリッターであり、ブースターが内蔵されています。
アクティブアンテナ、例えばAD 3700やA 3700にはすでにブースターが内蔵されています。
以下は、ゼンハイザーが提供するいくつかのアンテナブースターです。
-
EW-D AB
- システムのRF信号強度を+10dB増強します
- 選択性により、指定された周波数範囲内のすべてのRF信号が増幅され、範囲外の周波数は減衰されます
-
AB 3700
- 最大15dBの増幅
- バイパススイッチ
- 標準の3/8インチまたは5/8インチマウント
アンテナの選択や設置位置が不適切な場合に、アンテナブースターでそれを補うべきではないことを覚えておくことが重要です。アンテナで受信される信号がすでに非常に弱い場合、ブースターは信号とノイズフロアの両方を増幅するため、信号対雑音比は改善されません。
アンテナブースターが必要かどうかまだ不明な場合は、さらにアドバイスを得るためにサポートチームにお問い合わせください。
