Quel câble doit être utilisé, et quand devez-vous utiliser des amplificateurs d'antenne.
Pourquoi choisir le bon câble est-il important ?
- Intégrité du signal : Le bon câble garantit que le signal de votre émetteur au récepteur reste fort et clair. Des câbles incorrects ou de mauvaise qualité peuvent entraîner une perte de signal significative, entraînant des coupures et des éclats de bruit.
- Longueur et perte : La longueur du câble affecte la force du signal. Des câbles plus longs peuvent introduire plus de perte de signal, il est donc important d'utiliser des câbles à faible perte pour des longueurs plus longues afin de maintenir la qualité du signal.
- Durabilité et fiabilité : Les câbles de haute qualité sont conçus pour résister aux rigueurs d'une utilisation régulière, réduisant ainsi le risque de dommages et garantissant des performances constantes dans le temps.
- Impedance : Dans la plupart des cas, un câble de 50 ohms doit être utilisé. Le câble de 50 ohms offre un bon équilibre entre la gestion de la puissance et l'atténuation du signal, ce qui le rend adapté aux applications nécessitant une capacité de gestion de puissance élevée. Le câble de 50 ohms est ce qui est généralement utilisé dans les applications RF.
Choisir le bon câble pour votre application.
Selon le cas d'utilisation, il existe différents types de câbles coaxiaux pour différents types de situations. Ici, nous nous concentrerons sur 2 types de câbles coaxiaux.
-

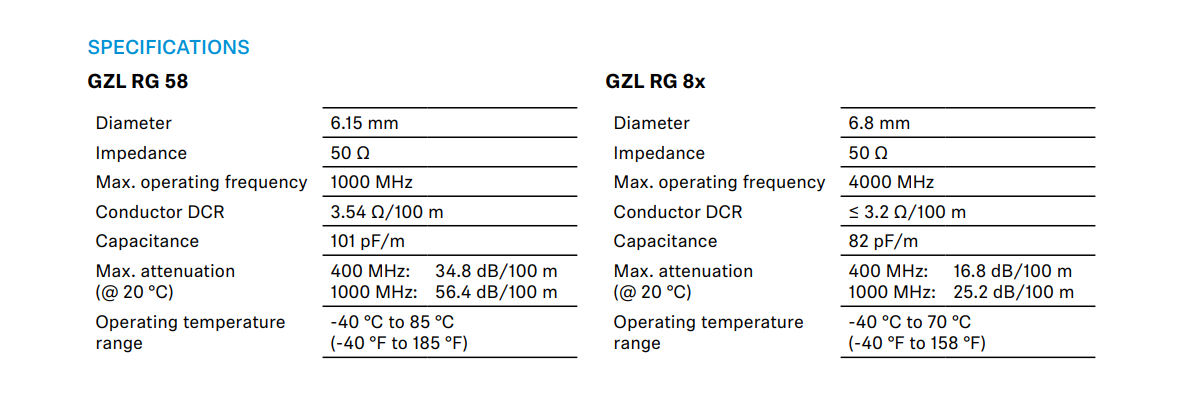

RG 8x
- Diamètre : 6,8 mm
- Utilisation : Convient pour des longueurs moyennes et des installations mobiles.
- Perte de signal : Perte inférieure par rapport au RG 58, ce qui le rend meilleur pour des fréquences plus élevées et des distances plus longues.
- Gestion de la puissance : Gestion de puissance plus élevée que le RG 58, adapté aux applications de puissance modérée
-
RG 58
- Diamètre : 6,15 mm
- Utilisation : Couramment utilisé pour des câbles courts et des installations mobiles.
- Perte de signal : Perte plus élevée par rapport au RG 8x, ce qui le rend moins adapté pour des longueurs longues ou des applications à haute fréquence.
- Gestion de la puissance : Convient aux applications de faible puissance.
Amplificateurs d'antenne
Avant d'acheter des amplificateurs d'antenne, vérifiez que votre système en a besoin. Donc, quand devez-vous utiliser des amplificateurs d'antenne ?
-
Longs câbles : Si vos câbles d'antenne mesurent plus de 10 mètres / 30 pieds, vous pourriez avoir besoin d'amplificateurs pour compenser la perte de signal sur la distance. Un câble à faible perte comme le RG8X peut aider à surmonter la perte de câble et éviter le besoin d'amplificateurs.
- Diviseurs passifs : Les diviseurs introduisent une perte dans un système (environ 3 dB par division 1:2) et les amplificateurs peuvent aider à surmonter la perte du diviseur. La plupart des diviseurs Sennheiser sont des diviseurs actifs, ce qui signifie que l'amplificateur est déjà intégré.
Les antennes actives telles que le AD 3700 et A 3700 ont déjà des amplificateurs intégrés.
Ci-dessous, vous trouverez quelques amplificateurs d'antenne que Sennheiser a à offrir.
-
EW-D AB
- Renforce la force du signal RF de votre système de +10 dB
- La sélectivité garantit que tous les signaux RF dans la plage de fréquence spécifiée sont amplifiés, tandis que les fréquences extérieures sont atténuées
-
AB 3700
- Jusqu'à 15 dB d'amplification
- Interrupteur de contournement
- Montage standard 3/8" ou 5/8"
Il est important de se rappeler que vous ne devez pas utiliser d'amplificateurs d'antenne pour compenser un mauvais choix d'antenne ou un placement d'antenne. Si le signal reçu à l'antenne est déjà trop faible, un amplificateur ne sera pas utile, car l'amplificateur amplifie le signal et le niveau de bruit, donc le rapport signal/bruit ne sera pas amélioré.
Si vous n'êtes toujours pas sûr de savoir si vous avez besoin d'amplificateurs d'antenne ou non, veuillez contacter notre équipe de support pour plus de conseils.
