어떤 케이블을 사용해야 하며, 언제 안테나 부스터를 사용해야 하는지.
올바른 케이블 선택이 중요한 이유는 무엇인가요?
- 신호 무결성: 올바른 케이블은 송신기에서 수신기로 신호가 강하고 명확하게 유지되도록 보장합니다. 잘못되었거나 저품질 케이블은 심각한 신호 손실을 초래하여 신호 끊김과 잡음 폭발을 일으킬 수 있습니다.
- 길이와 손실: 케이블 길이는 신호 강도에 영향을 미칩니다. 길이가 긴 케이블은 더 많은 신호 손실을 유발할 수 있으므로, 긴 구간에서는 저손실 케이블을 사용하여 신호 품질을 유지하는 것이 중요합니다.
- 내구성 및 신뢰성: 고품질 케이블은 정기적인 사용의 부담을 견디도록 제작되어 손상 위험을 줄이고 시간이 지나도 일관된 성능을 보장합니다.
- 임피던스: 대부분의 경우 50옴 케이블을 사용해야 합니다. 50옴 케이블은 전력 처리와 신호 감쇠 간의 균형이 좋아 고출력 처리 용도에 적합합니다. 50옴 케이블은 일반적으로 RF 응용 분야에서 사용됩니다.
용도에 맞는 케이블 선택하기
사용 사례에 따라 상황별로 다양한 종류의 동축 케이블이 있습니다. 여기서는 두 가지 동축 케이블 유형에 집중하겠습니다.
-

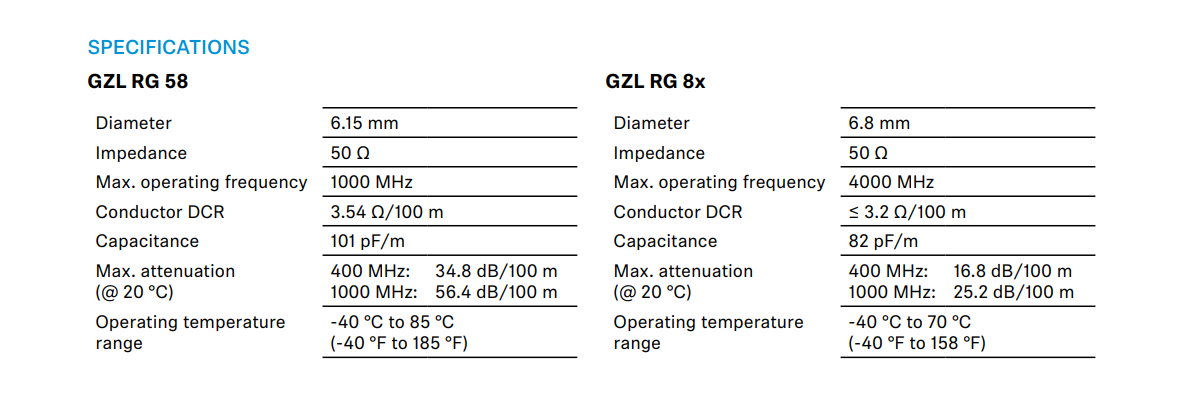

RG 8x
- 직경: 6.8 mm
- 용도: 중간 길이 구간 및 이동 설치에 적합합니다.
- 신호 손실: RG 58보다 손실이 적어 고주파 및 장거리 전송에 더 좋습니다.
- 전력 처리: RG 58보다 높은 전력 처리가 가능하며 중간 전력 응용에 적합합니다.
-
RG 58
- 직경: 6.15 mm
- 용도: 짧은 케이블 구간 및 이동 설치에 일반적으로 사용됩니다.
- 신호 손실: RG 8x에 비해 손실이 더 커서 장거리 또는 고주파 응용에는 덜 적합합니다.
- 전력 처리: 낮은 전력 응용에 적합합니다.
안테나 부스터
안테나 부스터를 구매하기 전에 시스템에 필요한지 확인하세요. 그렇다면 언제 안테나 부스터를 사용해야 할까요?
-
긴 케이블 구간: 안테나 케이블 길이가 10미터 / 30피트 이상인 경우, 거리로 인한 신호 손실을 보상하기 위해 부스터가 필요할 수 있습니다. RG8X와 같은 저손실 케이블을 사용하면 케이블 손실을 극복하고 부스터 사용을 피할 수 있습니다.
- 패시브 스플리터: 스플리터는 시스템에 손실을 도입합니다(1:2 분할 시 약 3dB 손실) 부스터는 스플리터 손실을 극복하는 데 도움이 될 수 있습니다. 대부분의 Sennheiser 스플리터는 액티브 스플리터로, 부스터가 이미 내장되어 있습니다.
AD 3700 및 A 3700과 같은 액티브 안테나는 이미 부스터가 내장되어 있습니다.
아래는 Sennheiser에서 제공하는 몇 가지 안테나 부스터입니다.
-
EW-D AB
- 시스템의 RF 신호 강도를 +10dB로 강화합니다.
- 선택성은 지정된 주파수 범위 내 모든 RF 신호를 증폭하며, 범위 외 주파수는 감쇠합니다.
-
AB 3700
- 최대 15dB 증폭
- 바이패스 스위치
- 표준 3/8" 또는 5/8" 마운트
안테나 부스터는 잘못된 안테나 선택이나 안테나 위치 문제를 해결하기 위해 사용해서는 안 된다는 점을 기억하는 것이 중요합니다. 안테나에서 수신되는 신호가 이미 너무 낮으면 부스터는 신호와 노이즈 플로어를 모두 증폭하기 때문에 신호대잡음비가 향상되지 않습니다.
안테나 부스터가 필요한지 확실하지 않은 경우, 추가 조언을 위해 저희 지원팀에 문의해 주시기 바랍니다.
