EW G4 アンテナ分配システム図

複数の EW G4 レシーバーでアンテナ分配システムを使用することには重要な利点があります。各レシーバーごとに個別のアンテナを用意する代わりに、分配システムを使用すると複数のレシーバーが1組のアンテナを共有でき、セットアップが簡素化され、RF性能が向上し、スケーラビリティが改善されます。

詳細については、以下の記事をご覧ください：

• EW G3/G4 マルチチャンネルシステム
• ワイヤレスマイクロフォン - アンテナ分配システム
• アンテナケーブルとアンテナブースター

注意：マルチチャンネルシステムでは、長いケーブルによる性能問題を避けるために、慎重なアンテナ設計、配置、およびケーブル損失の計算が必要です。ガイダンスについてはサポートまでお問い合わせください。

元の EW G4 アンテナスプリッター ASA 214 は、完全互換の EW-D ASA に置き換えられています。

以下は、4チャンネル、8チャンネル、および 16チャンネル のアンテナ分配システムの図です。
添付ファイルには、3チャンネルから32チャンネルシステムまでの図があります。

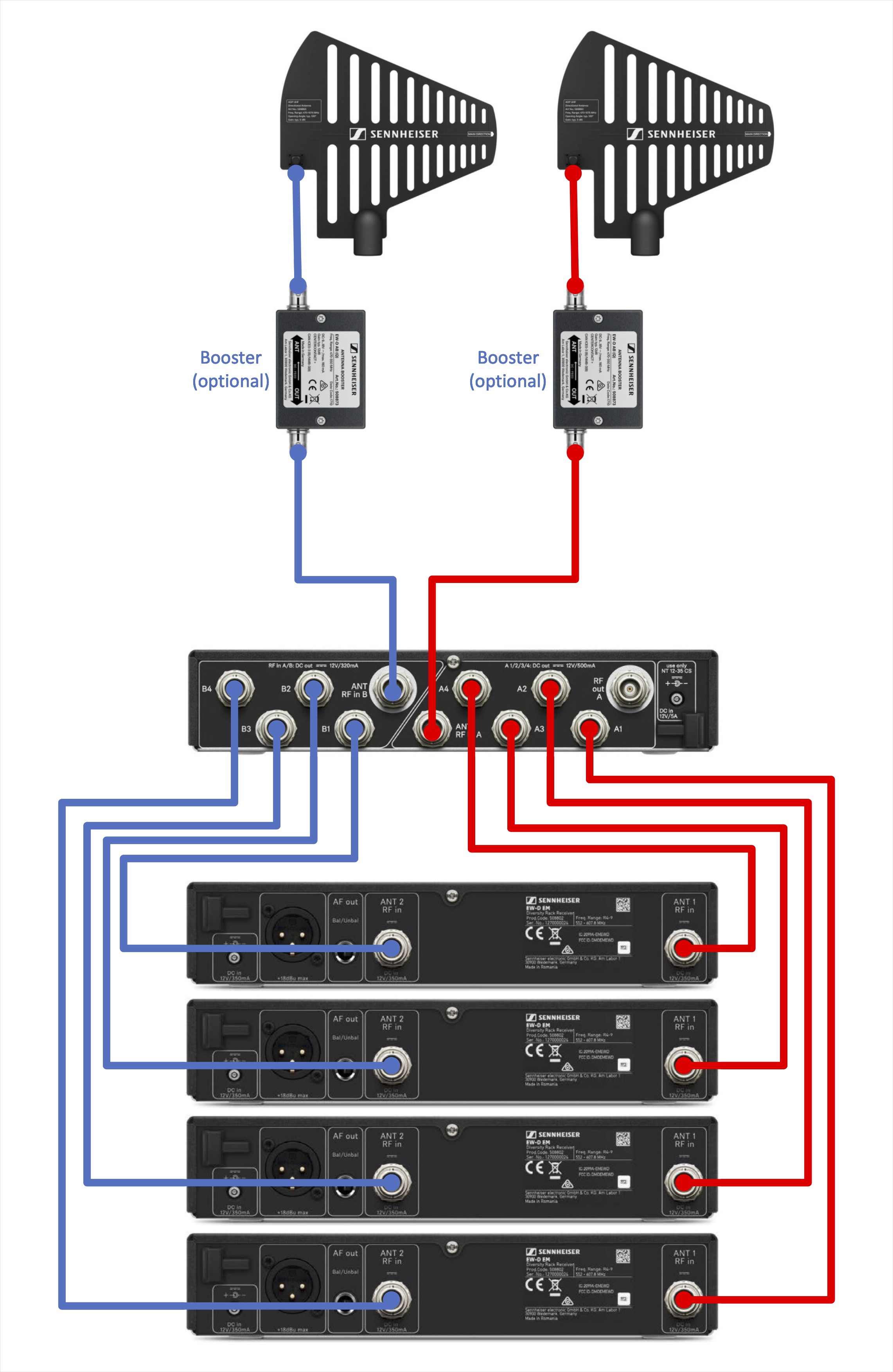

4チャンネルシステム：

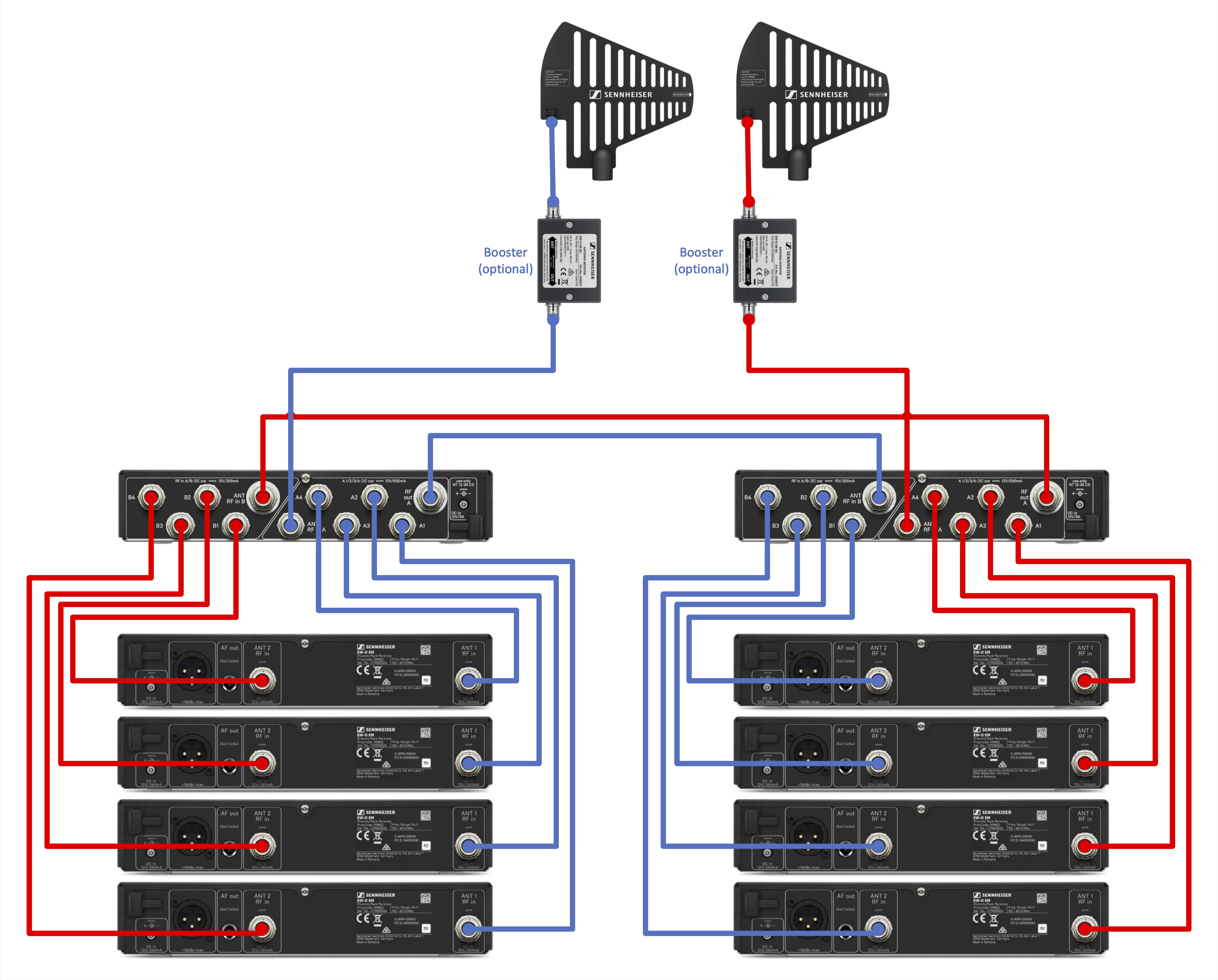

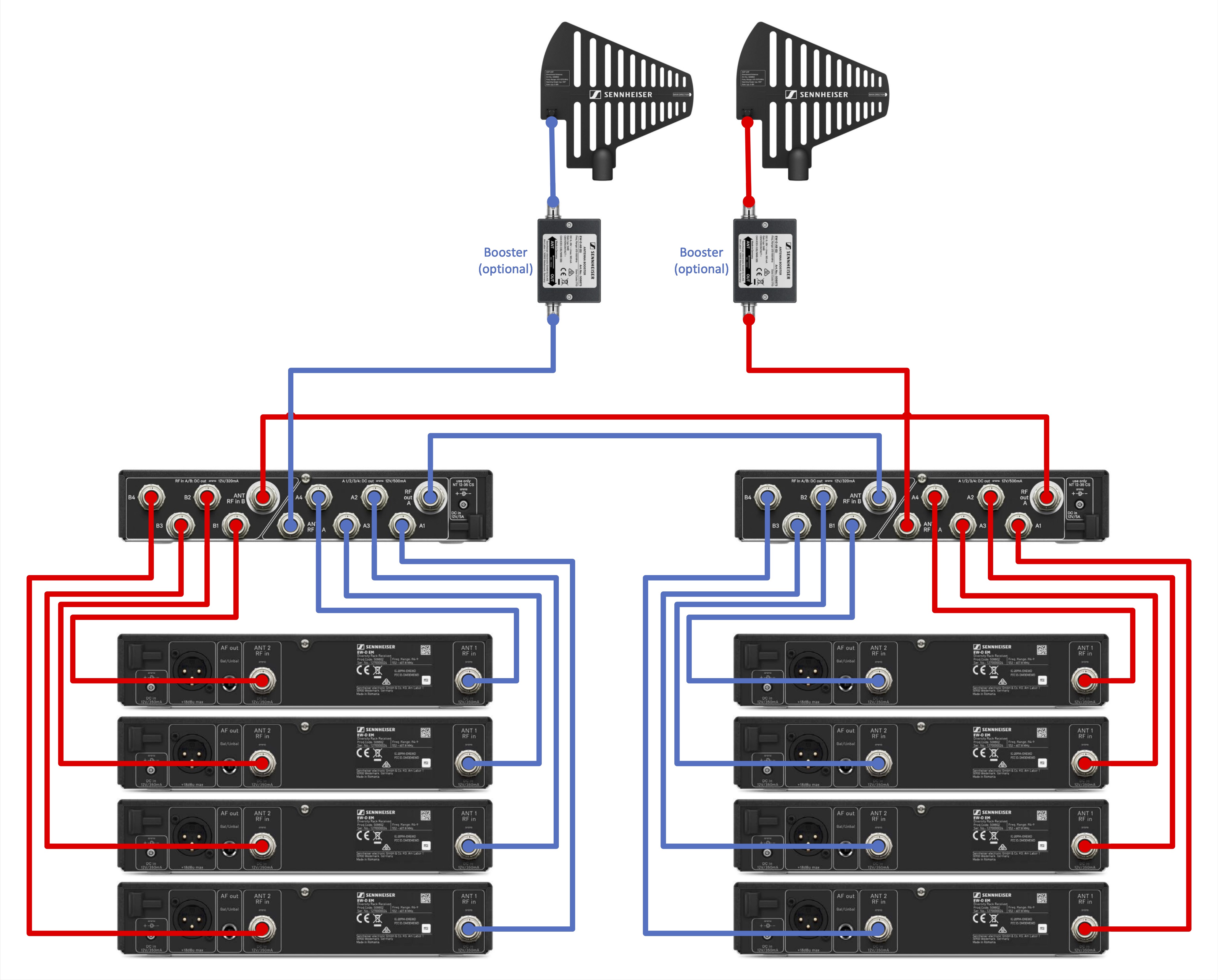

8チャンネルシステム：

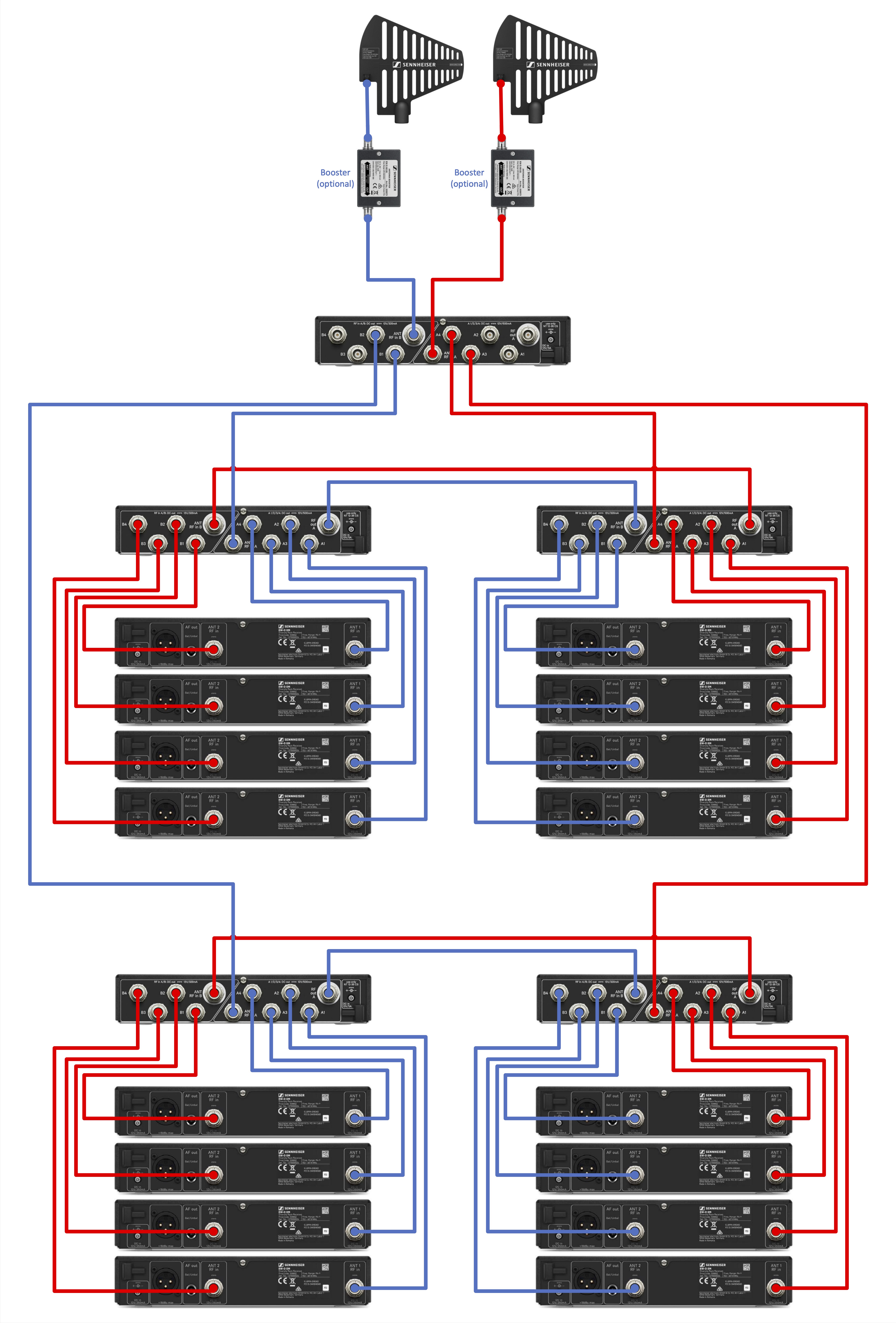

16チャンネルシステム：


添付ファイル：

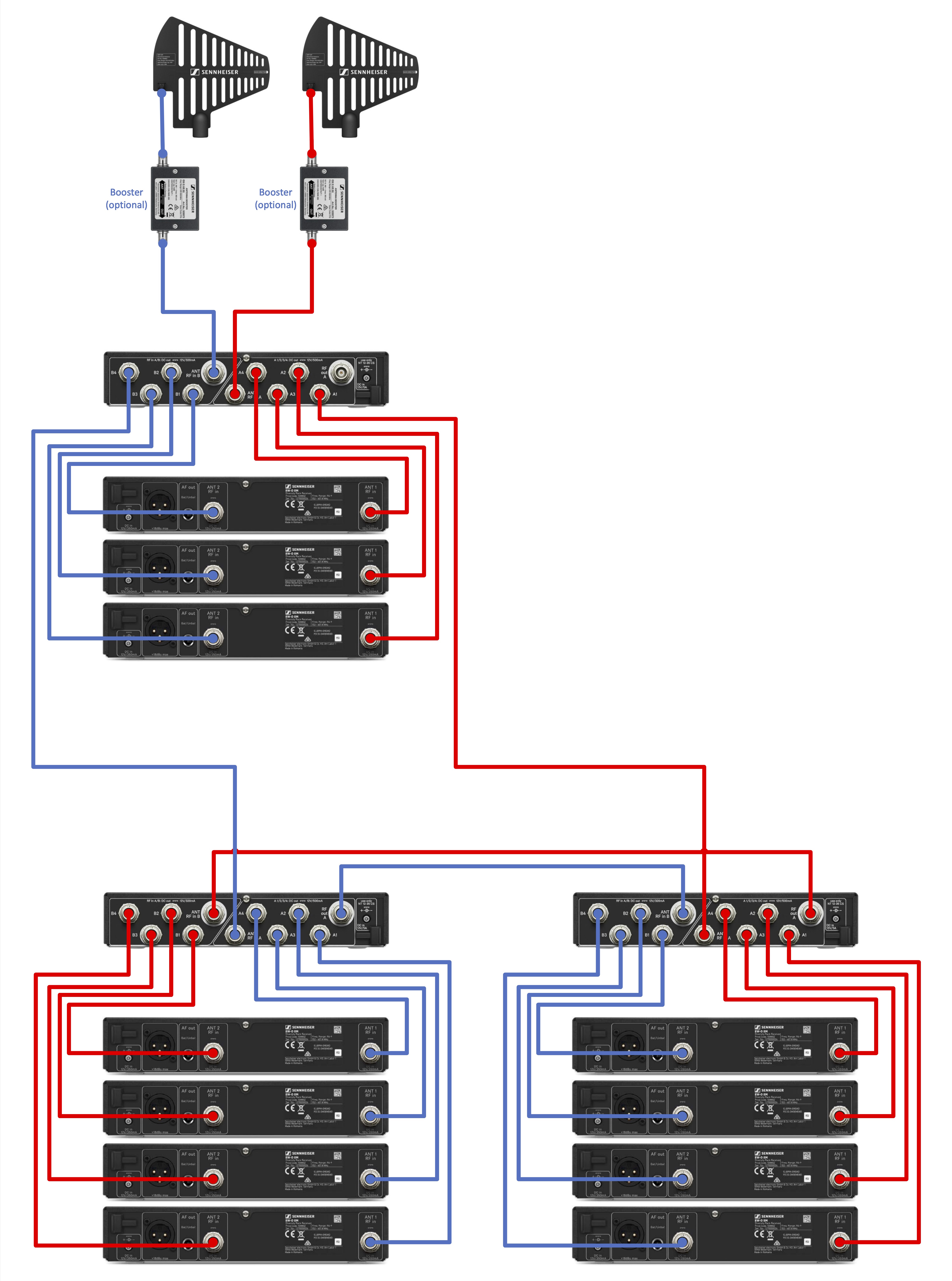

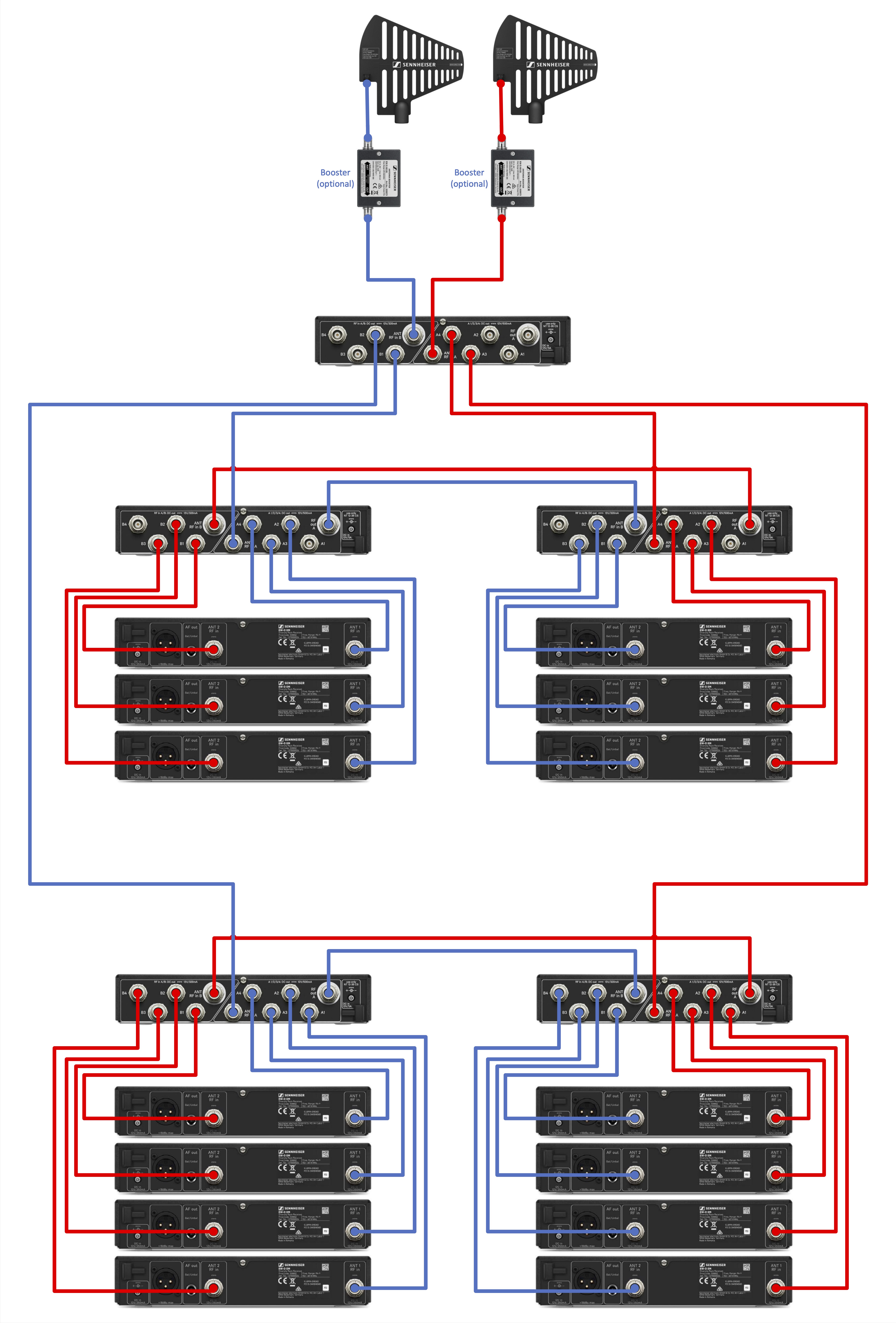

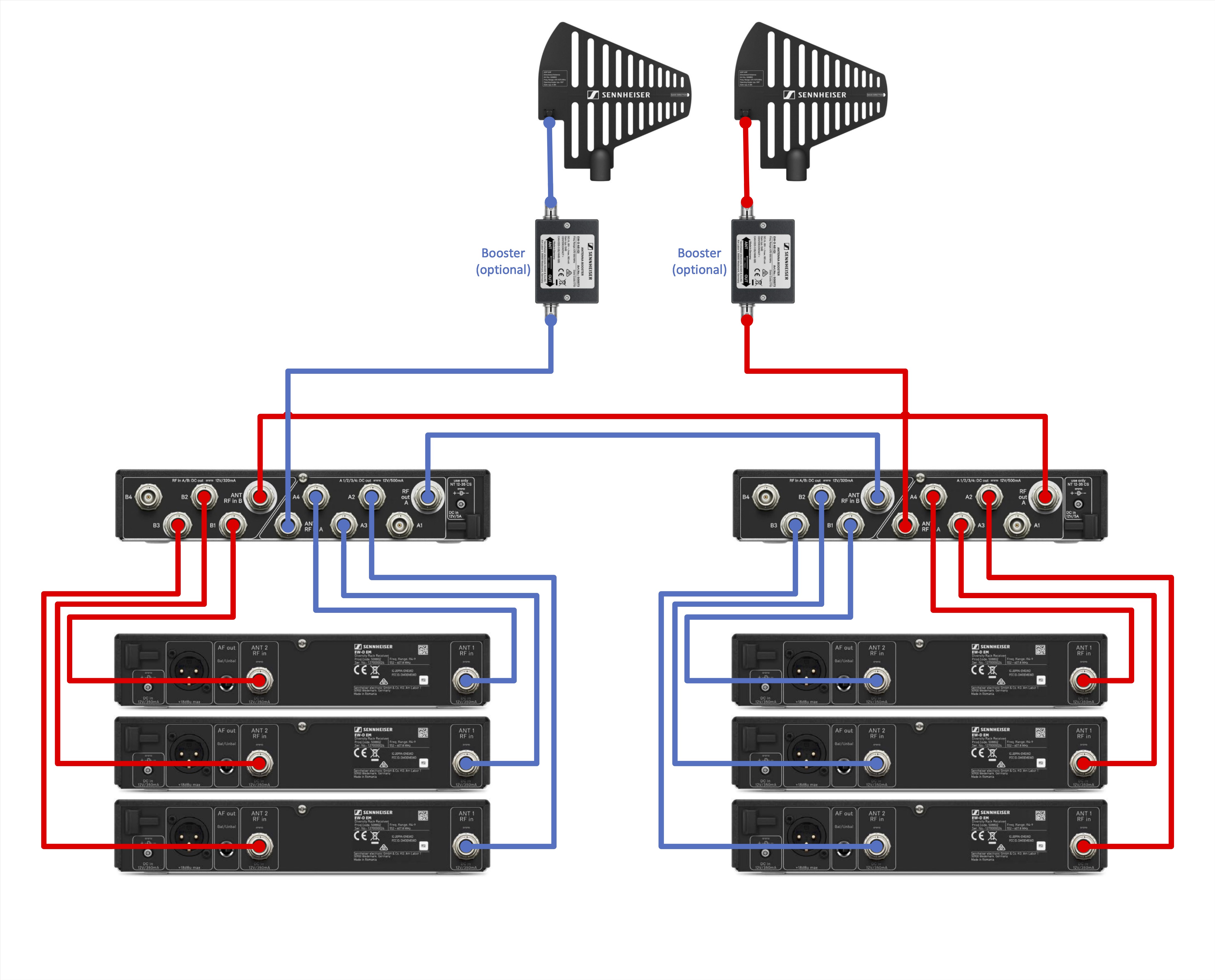

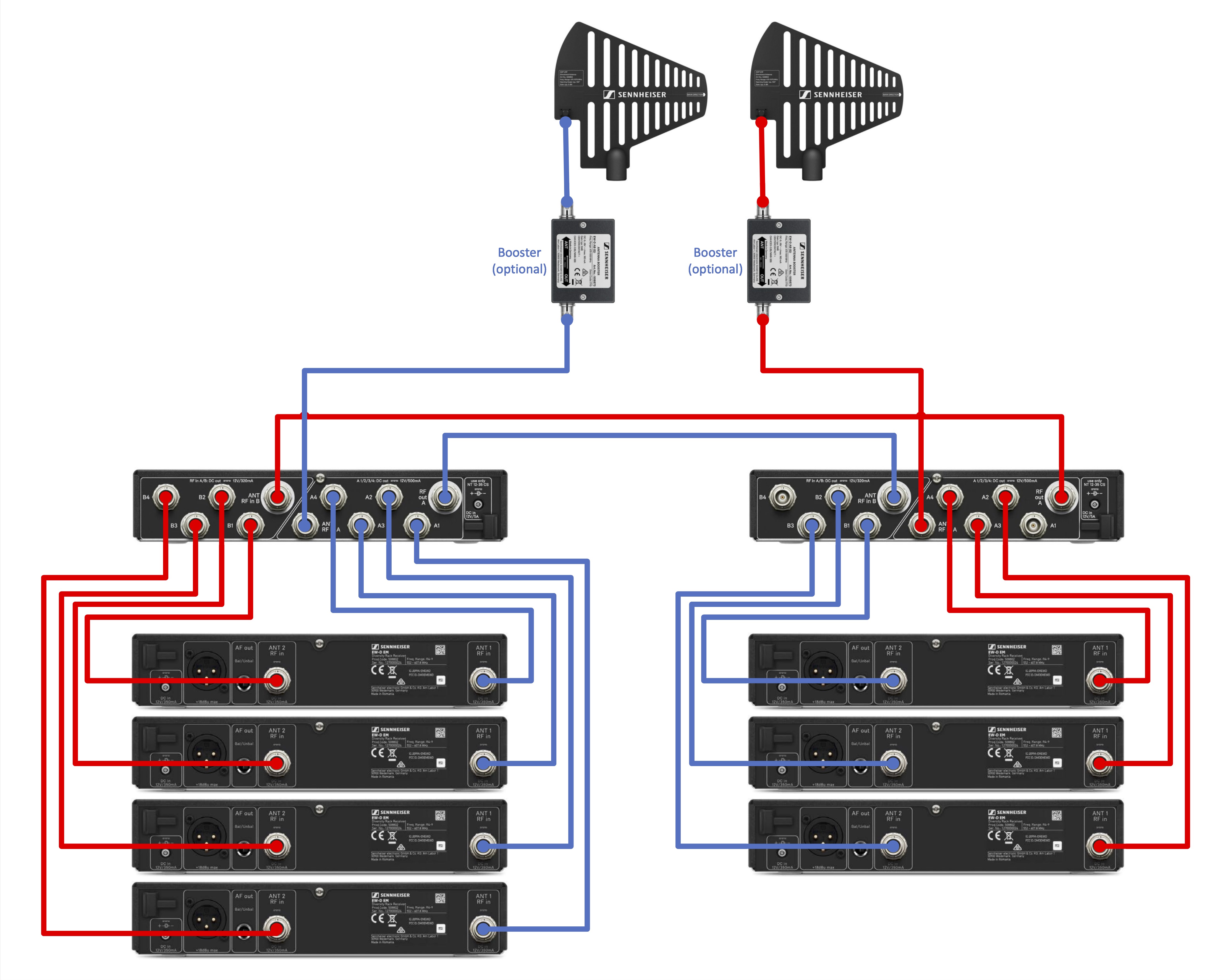

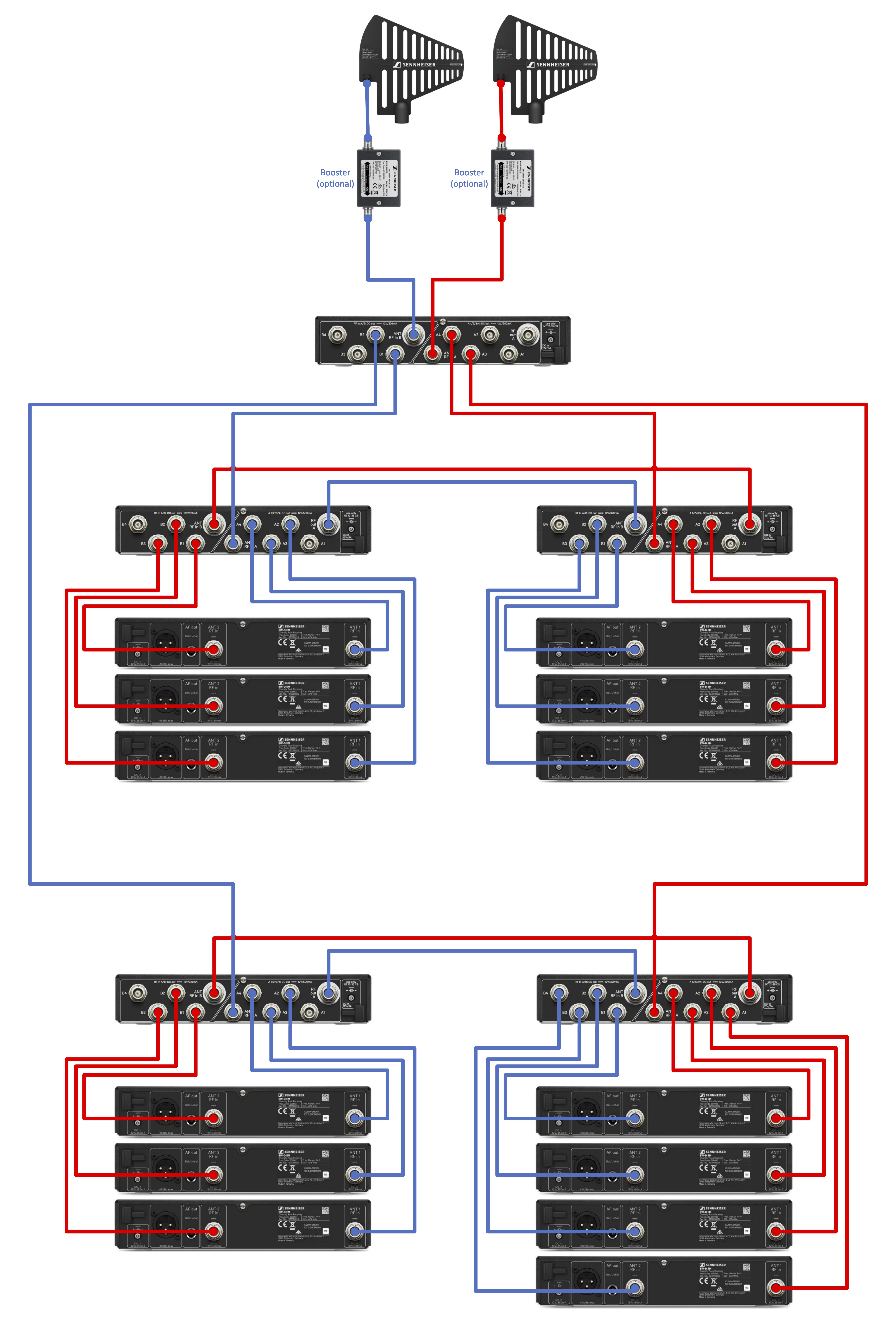

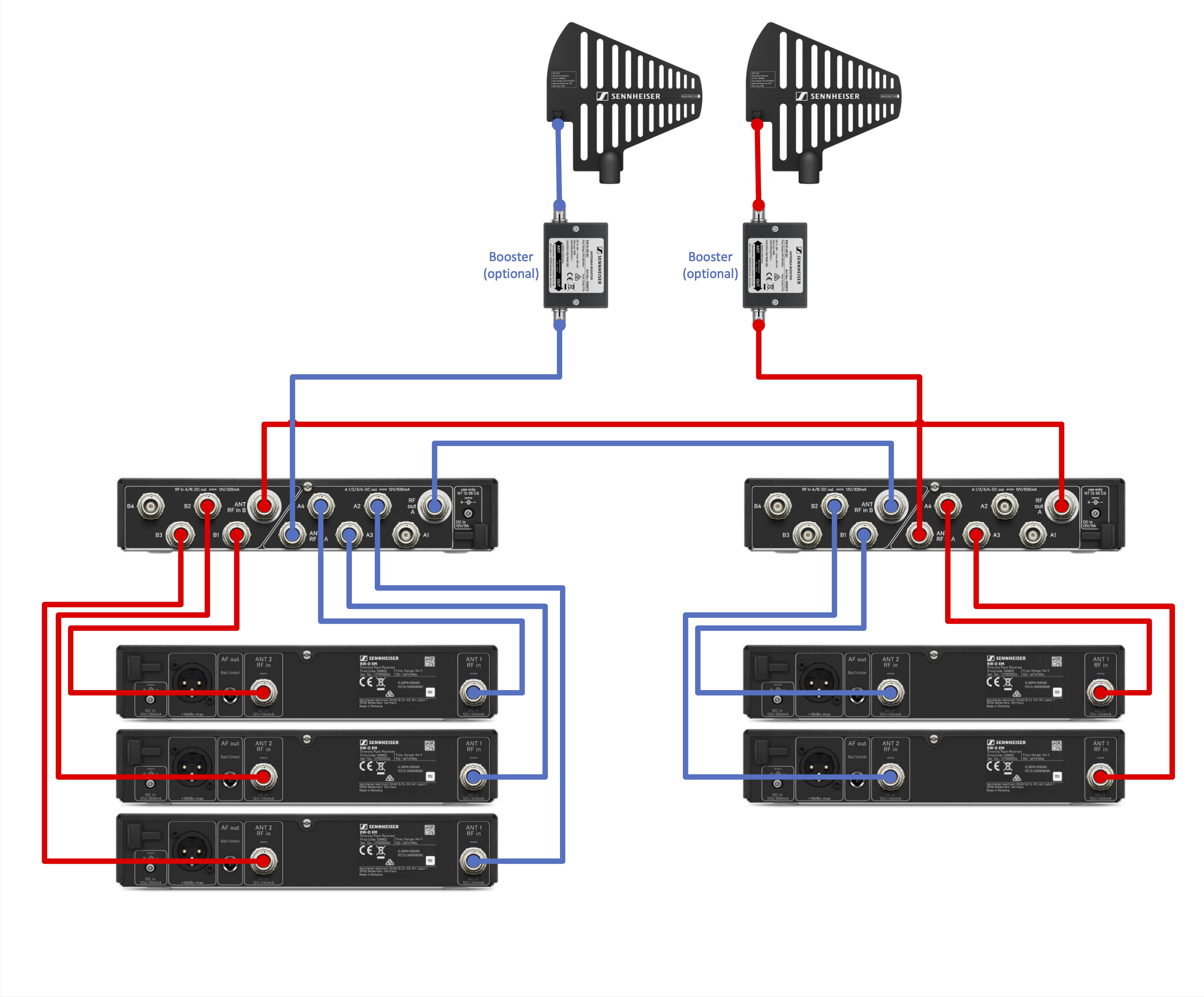

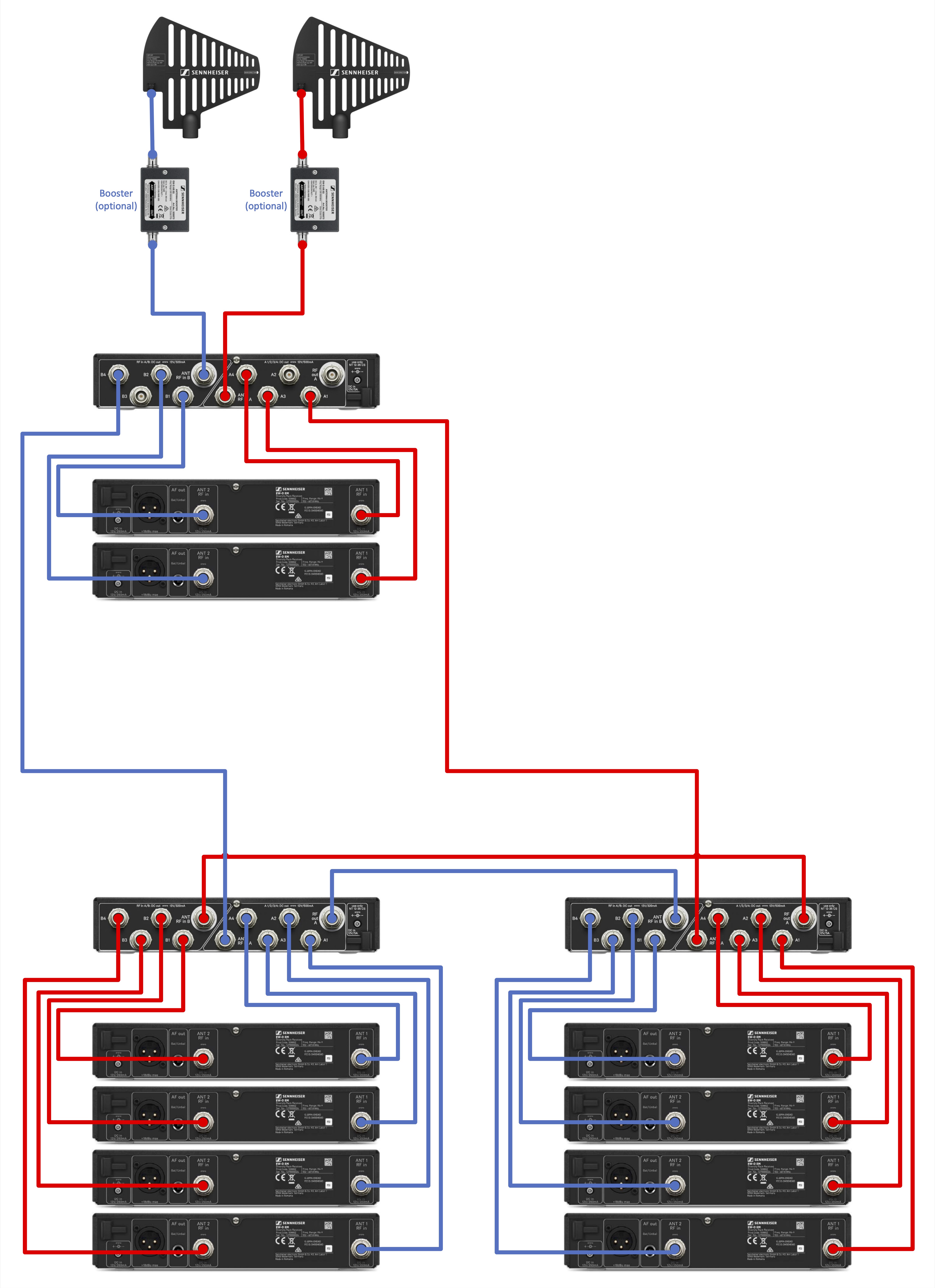

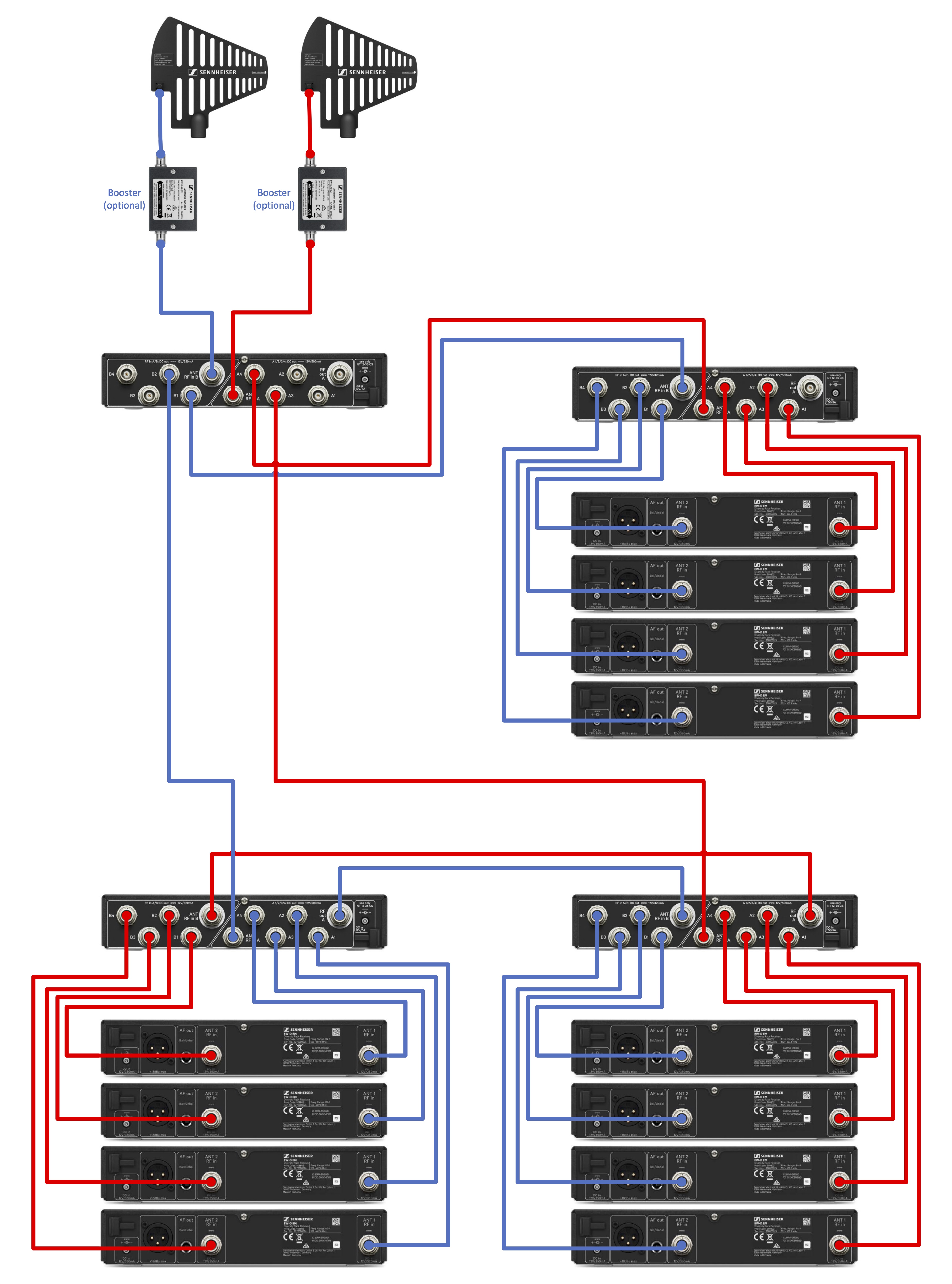

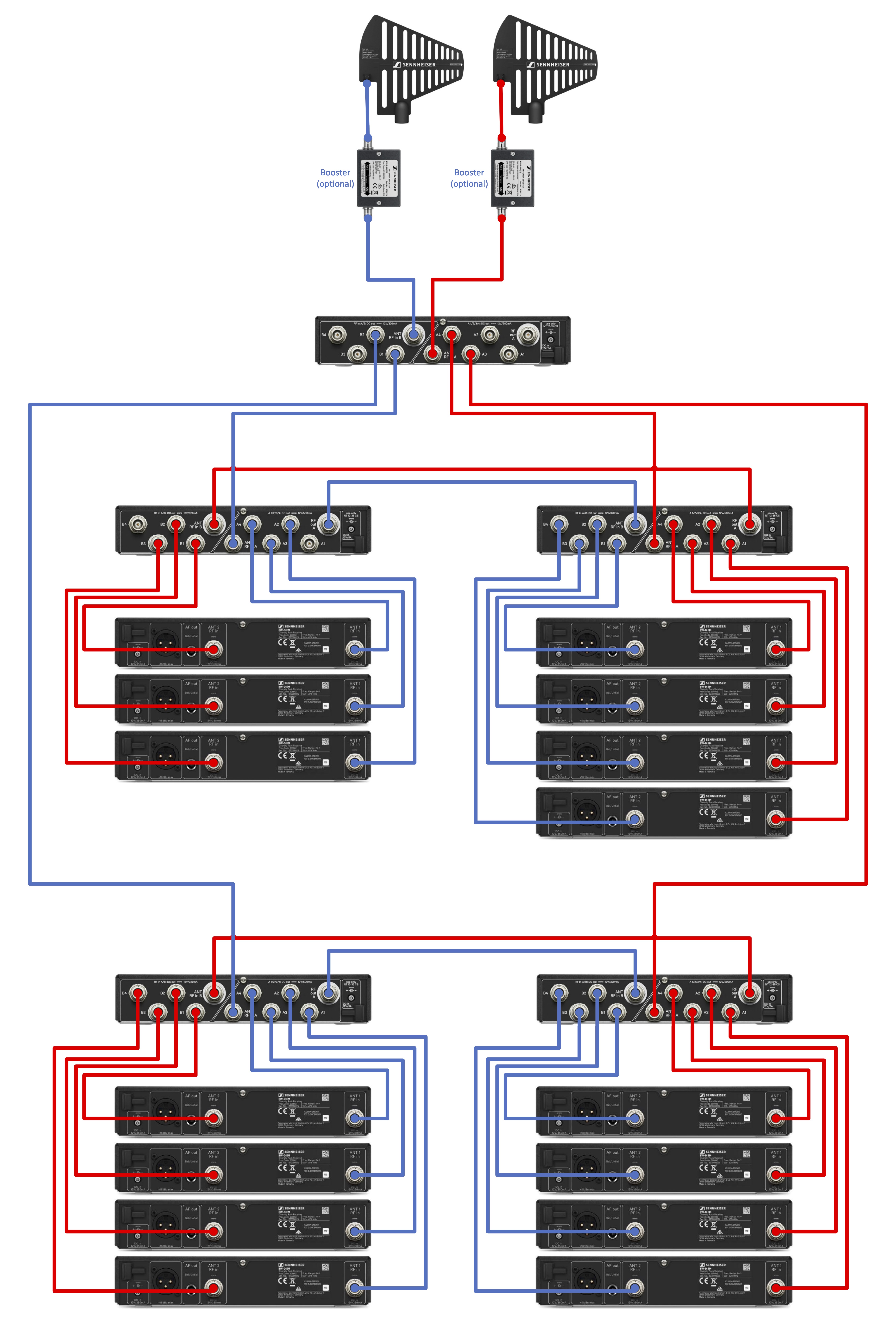

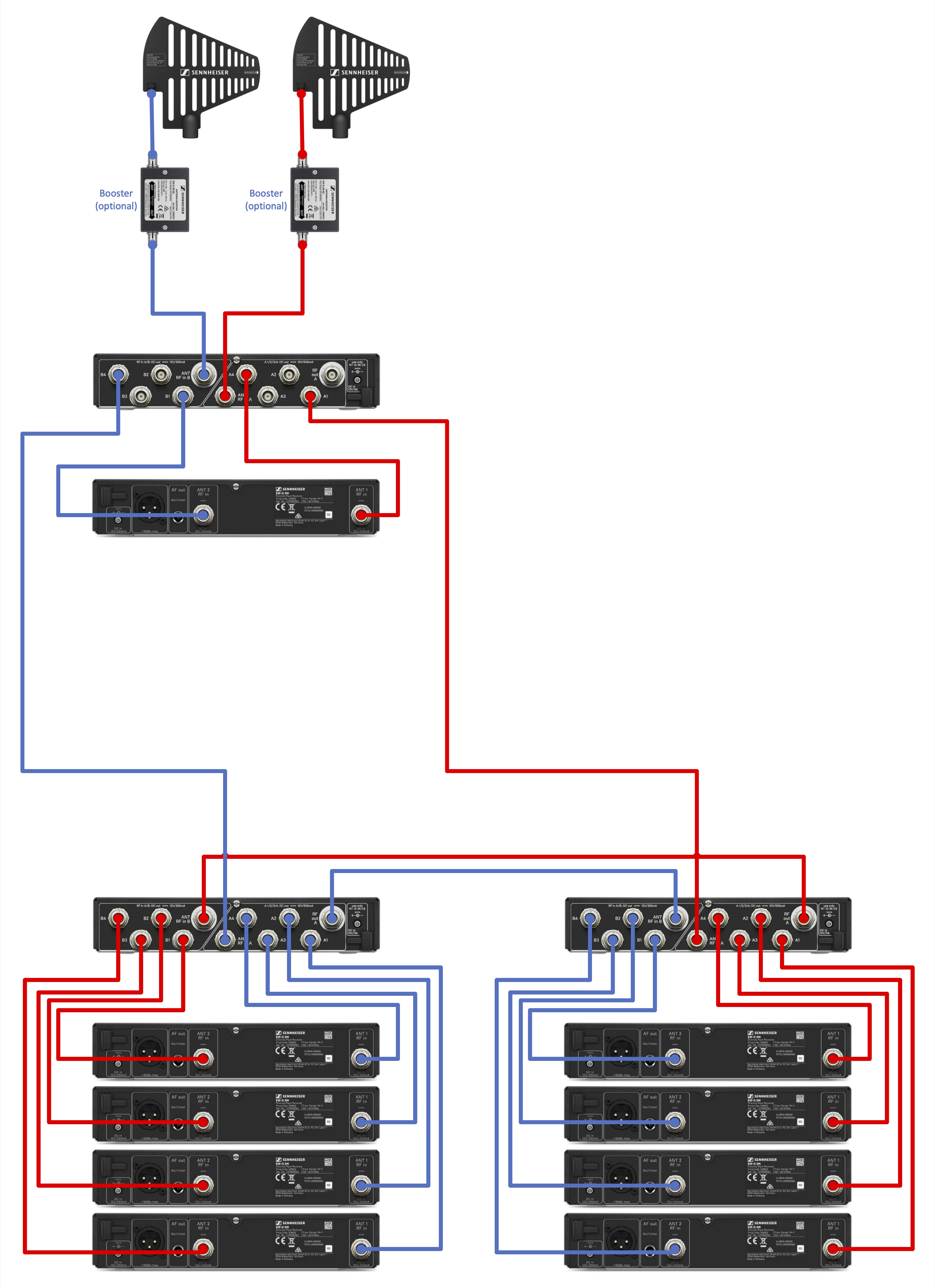

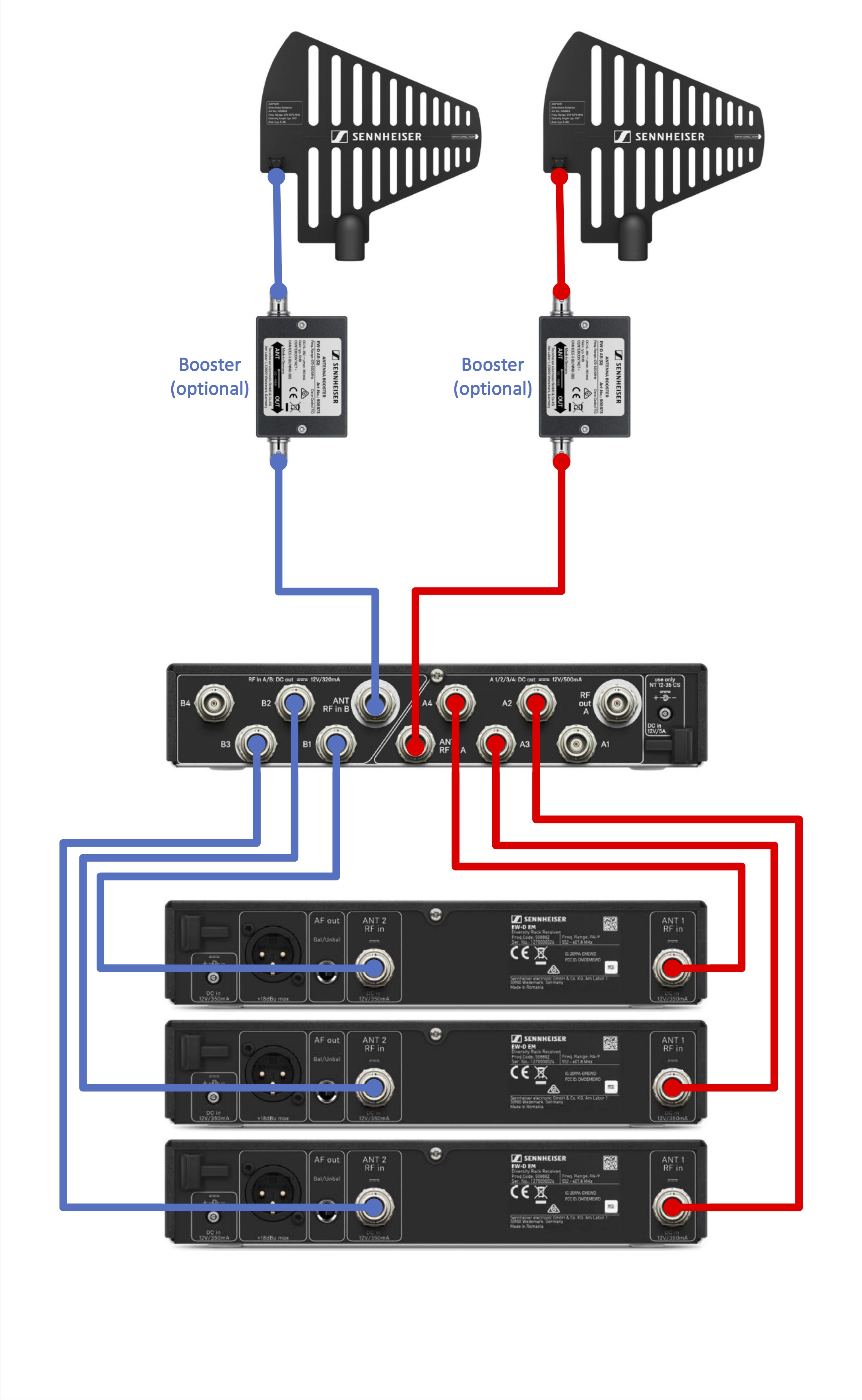

以下には3チャンネルから32チャンネルシステムまでの画像があります。
