L'utilisation de systèmes de distribution d'antenne avec plusieurs récepteurs EW G4 offre des avantages clés. Au lieu d'avoir une antenne distincte pour chaque récepteur, un système de distribution permet à plusieurs récepteurs de partager une paire d'antennes, ce qui simplifie l'installation, améliore les performances RF et augmente la scalabilité.
Pour plus d'informations, consultez ces articles :
- Systèmes multicanaux EW G3/G4
- Microphones sans fil - systèmes de distribution d'antenne
- Câbles d'antenne et amplificateurs d'antenne
Note : Les systèmes multicanaux nécessitent une conception d'antenne soignée, un placement précis et des calculs de perte de câble pour éviter les problèmes de performance avec de longs câbles. Contactez notre support pour des conseils.
Le répartiteur d'antenne EW G4 d'origine, ASA 214, a été remplacé par le EW-D ASA entièrement compatible.
Vous trouverez ci-dessous des schémas pour des systèmes de distribution d'antenne pour 4 canaux, 8 canaux et 16 canaux
Dans les pièces jointes, vous pouvez trouver des schémas pour des systèmes de 3 canaux jusqu'à 32 canaux

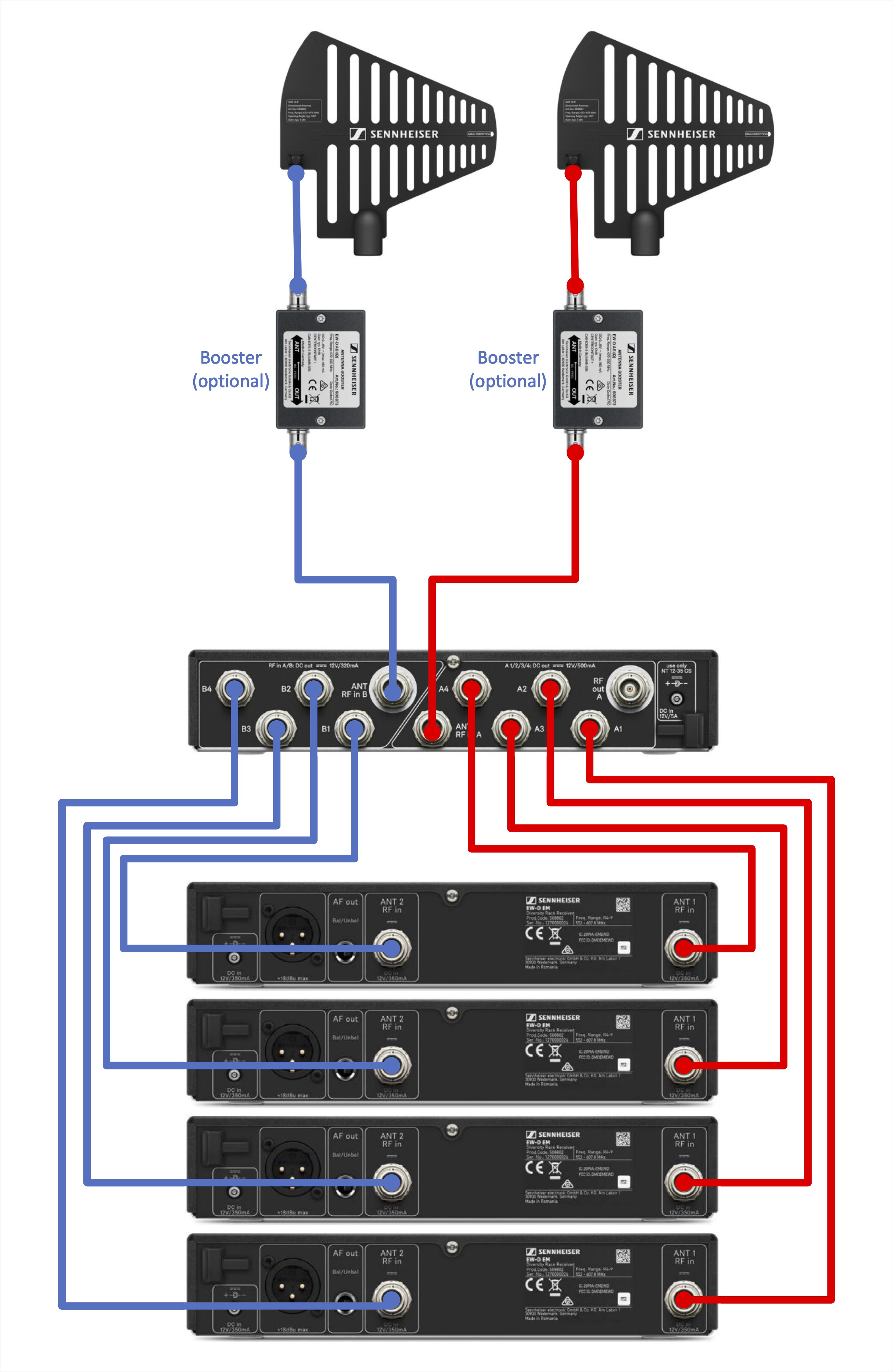

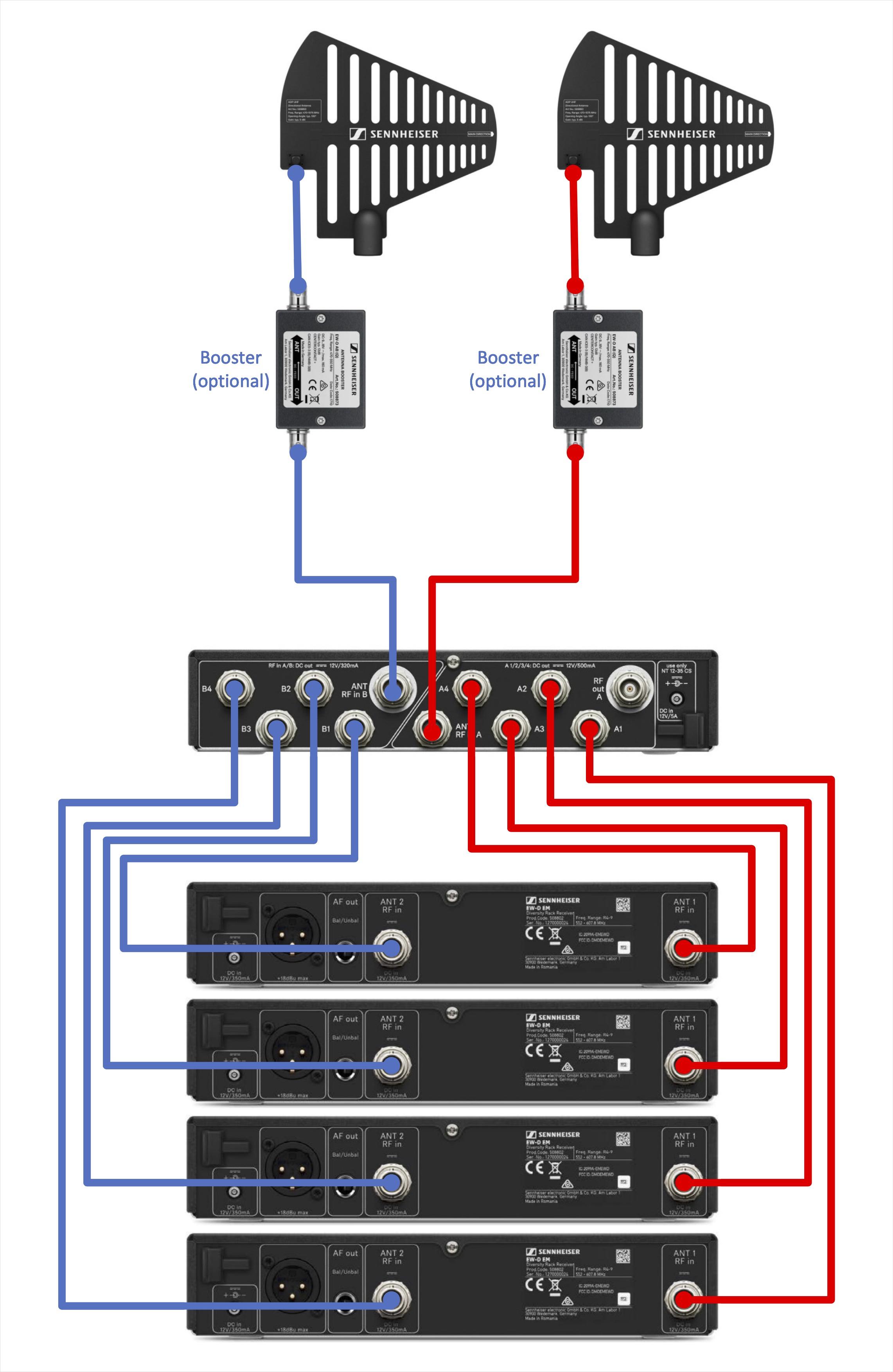

Système 4 canaux :

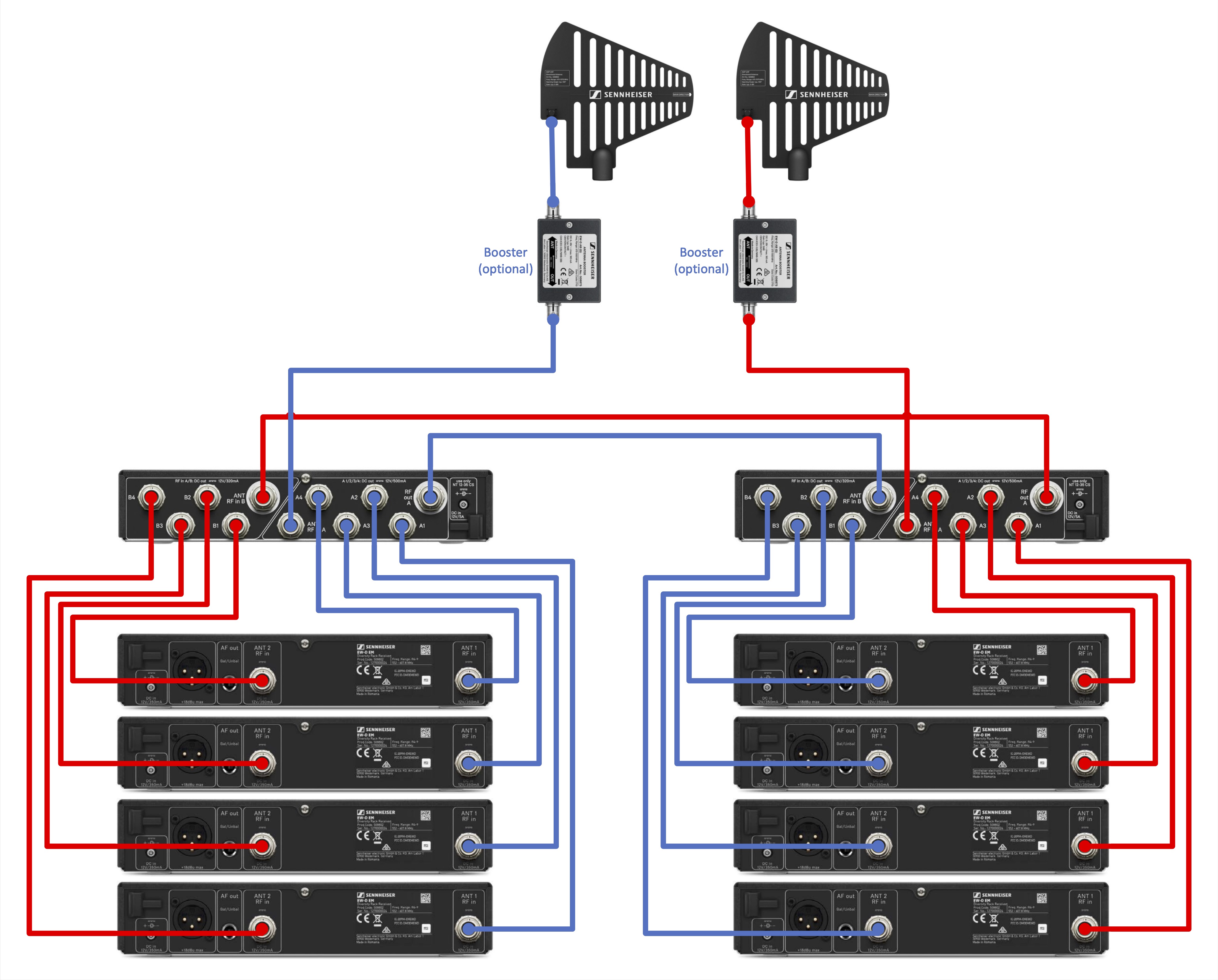

Système 8 canaux :

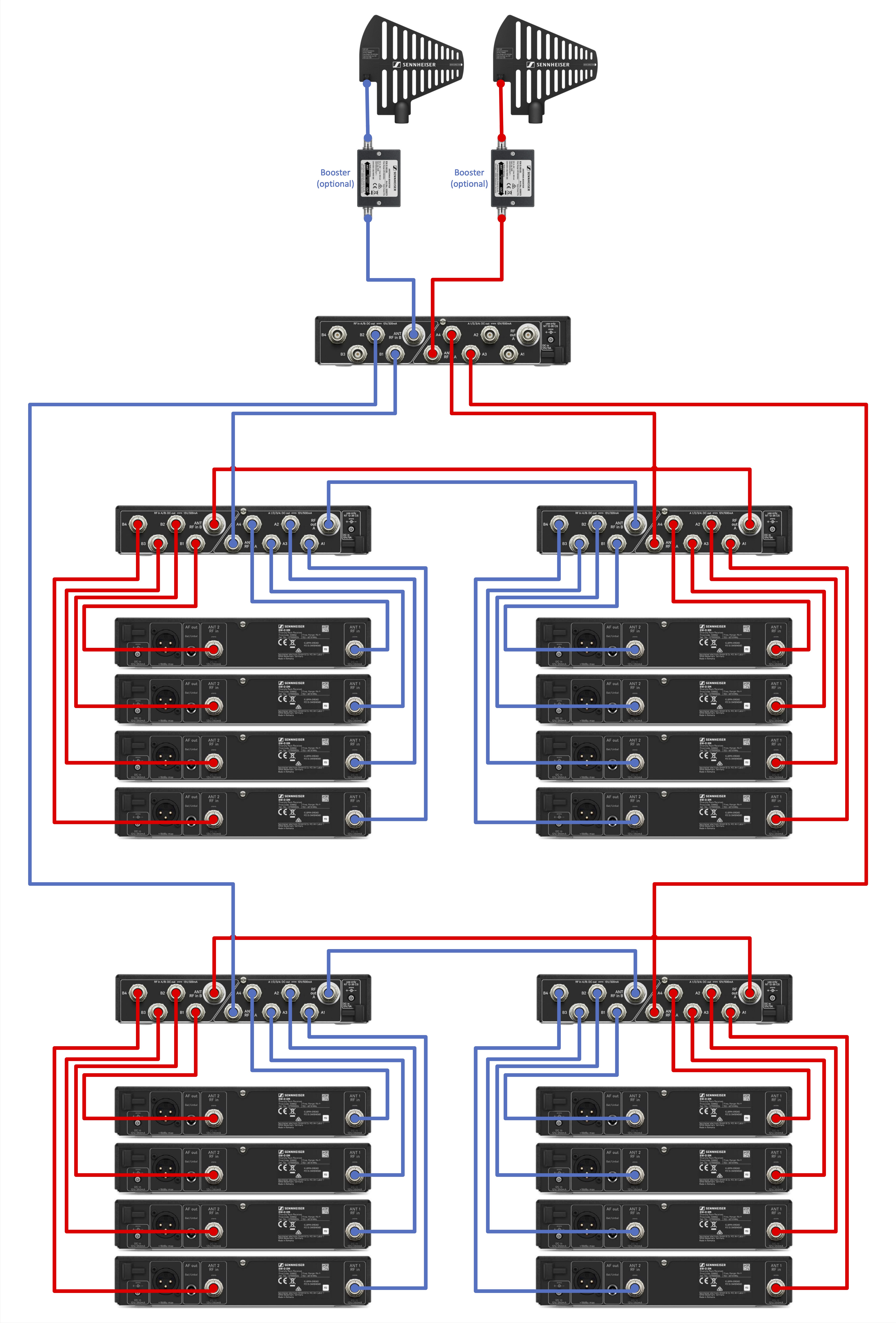

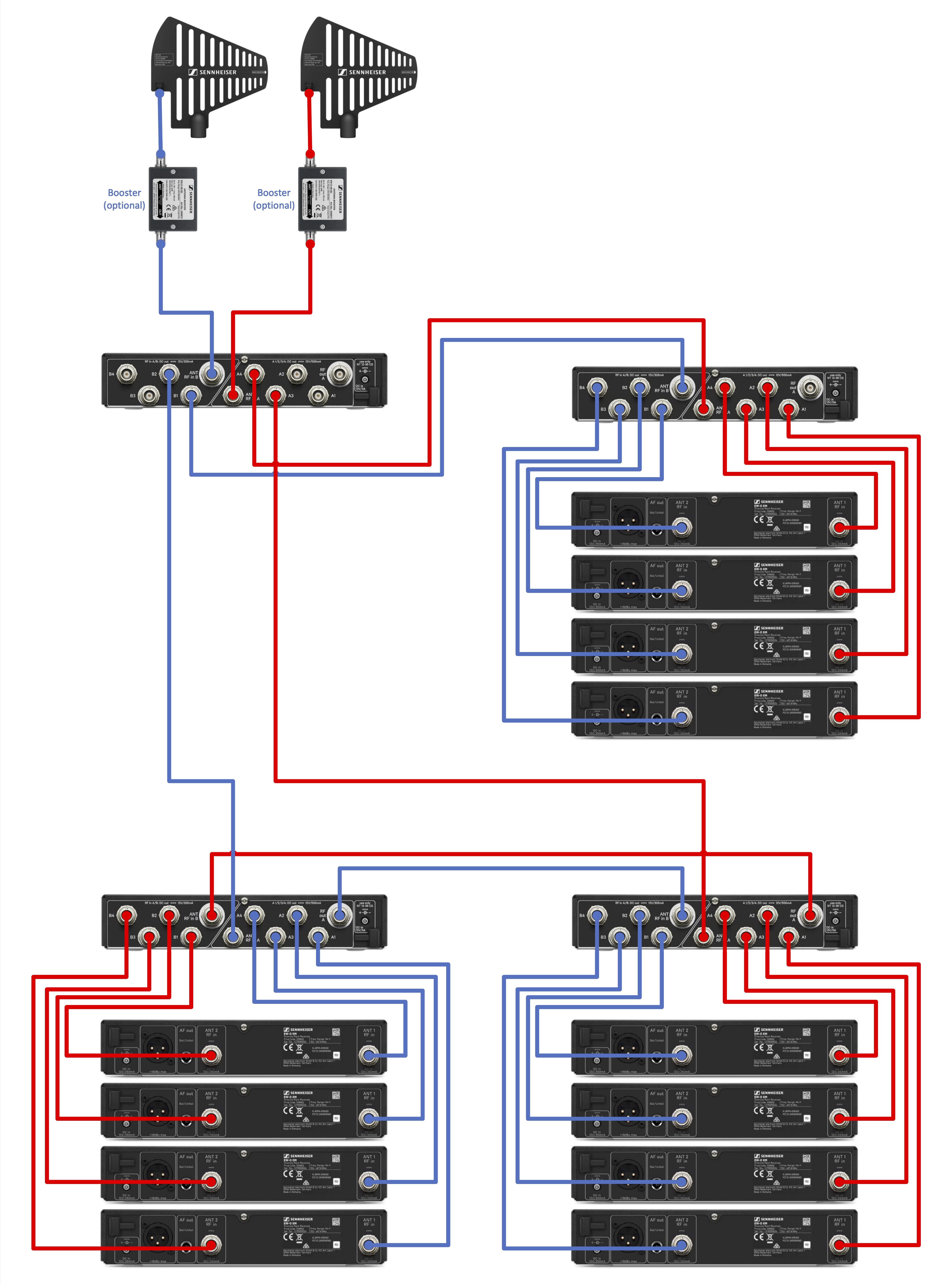

Système 16 canaux :
Pièces jointes :

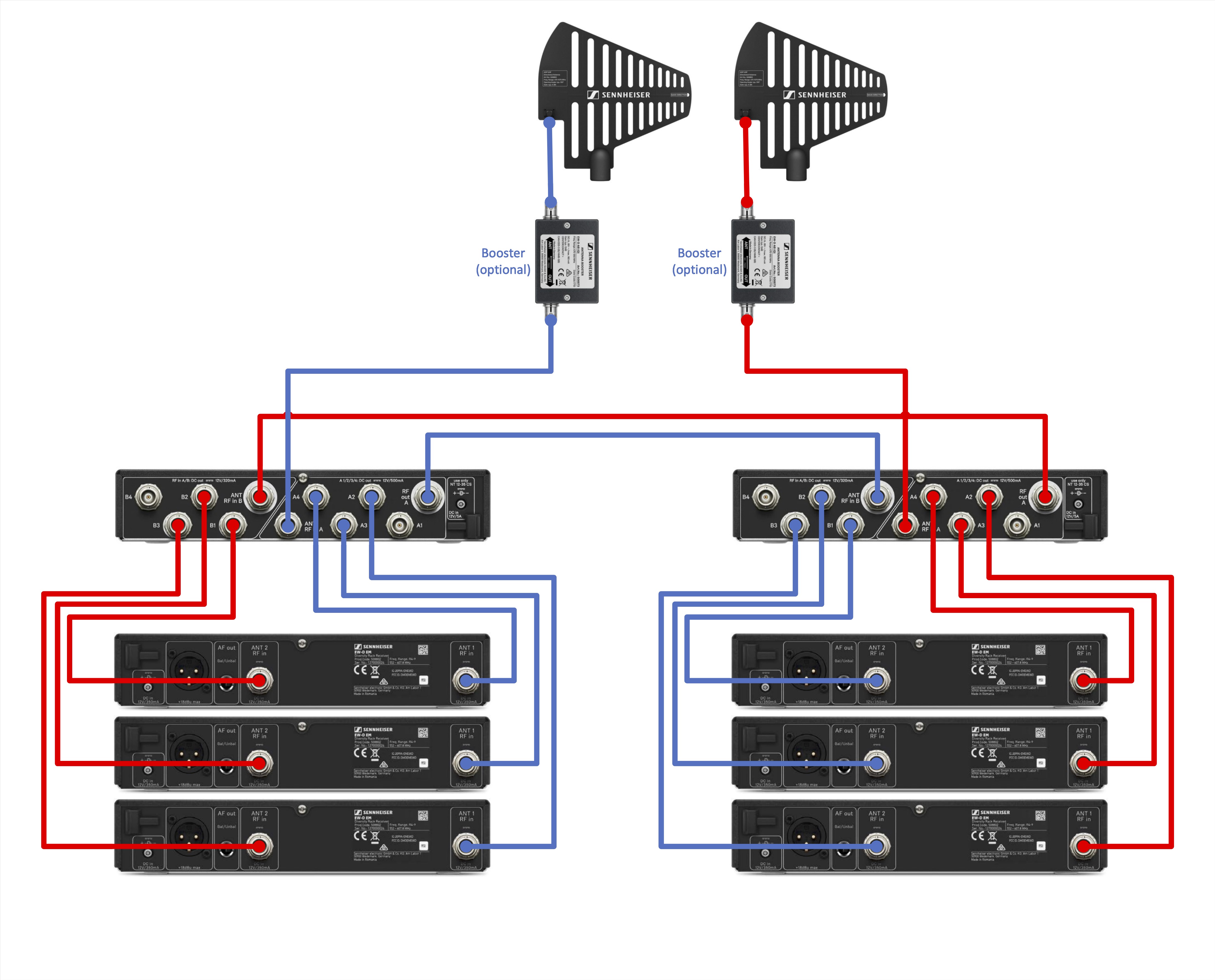

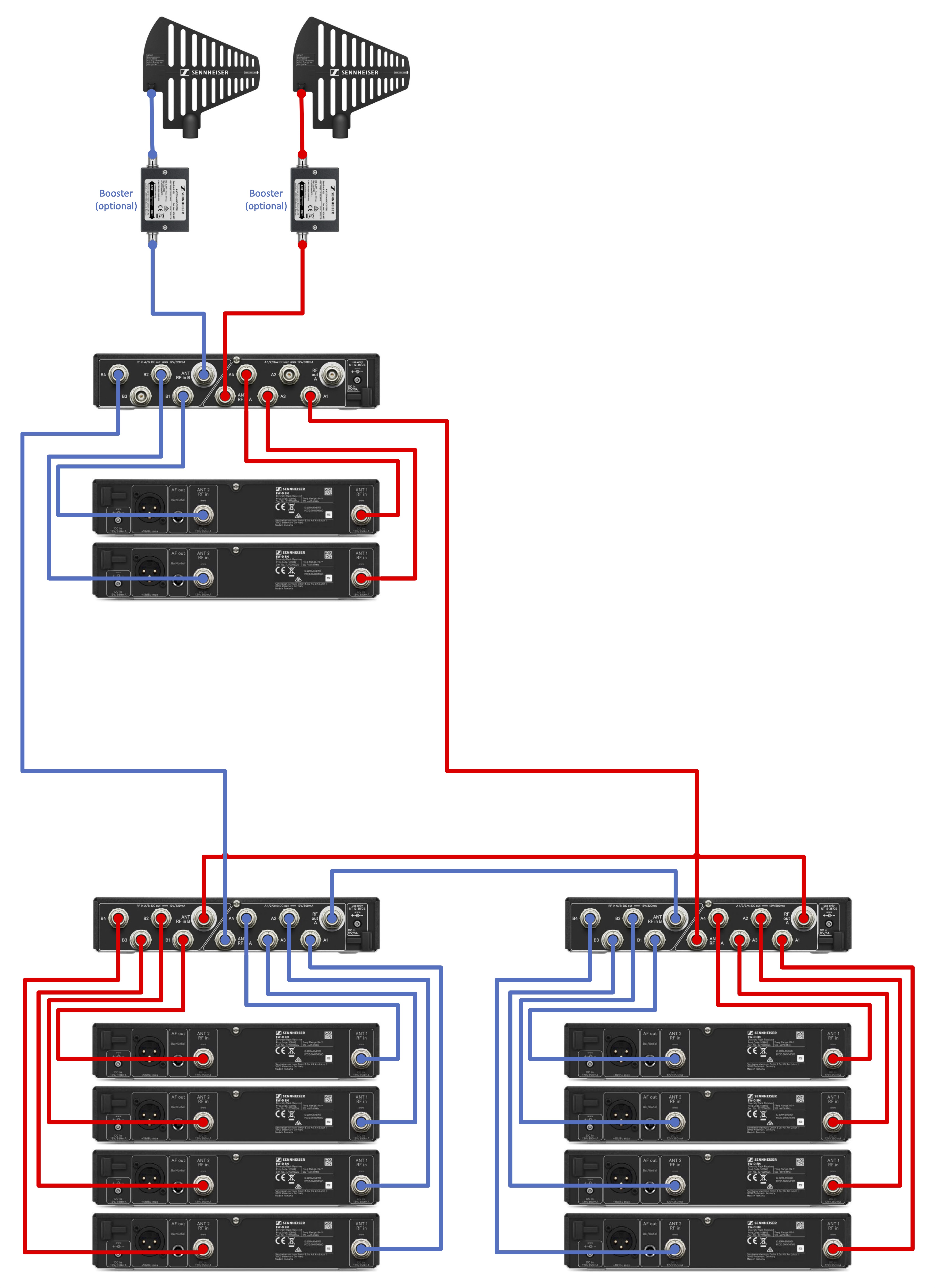

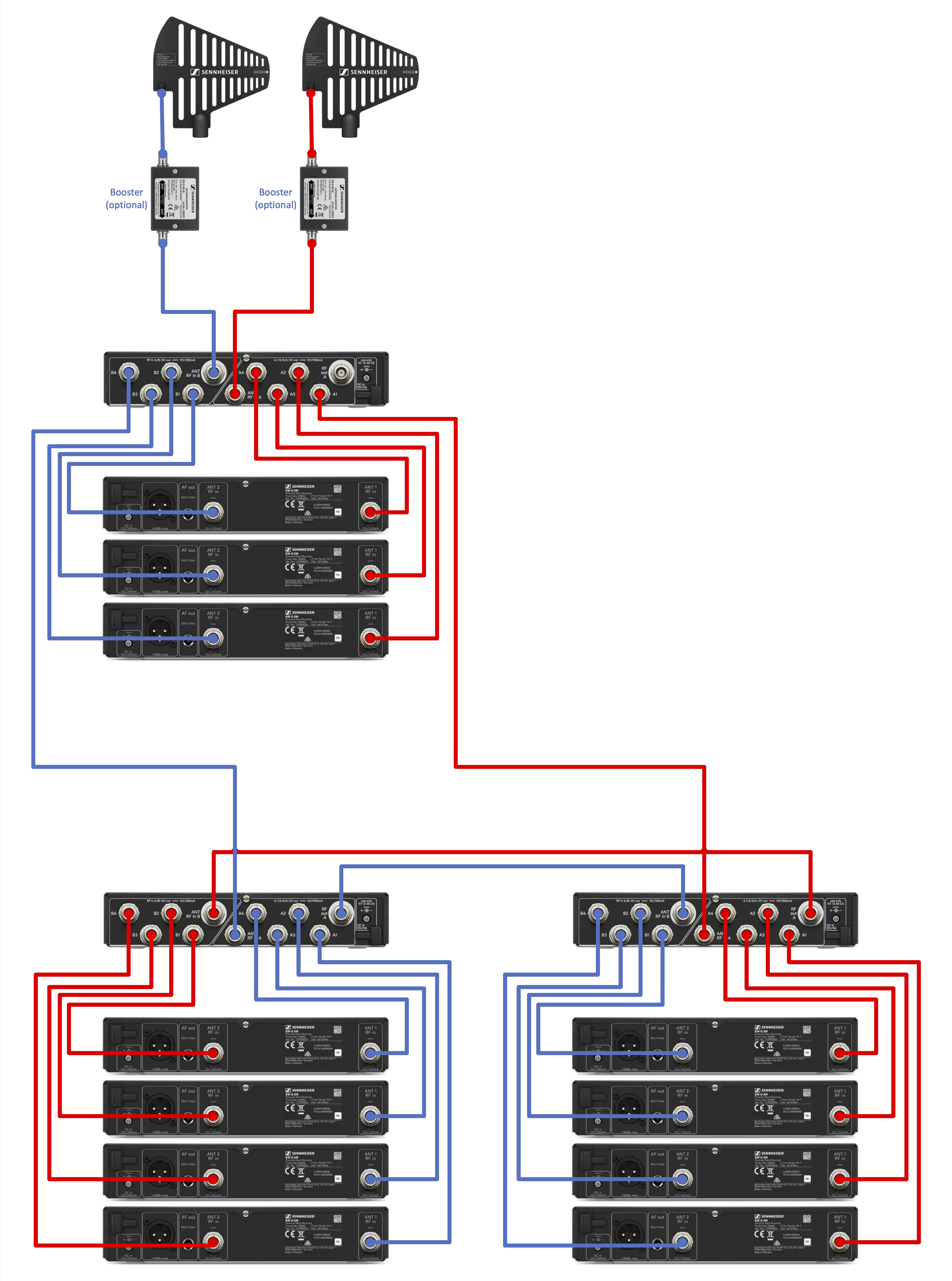

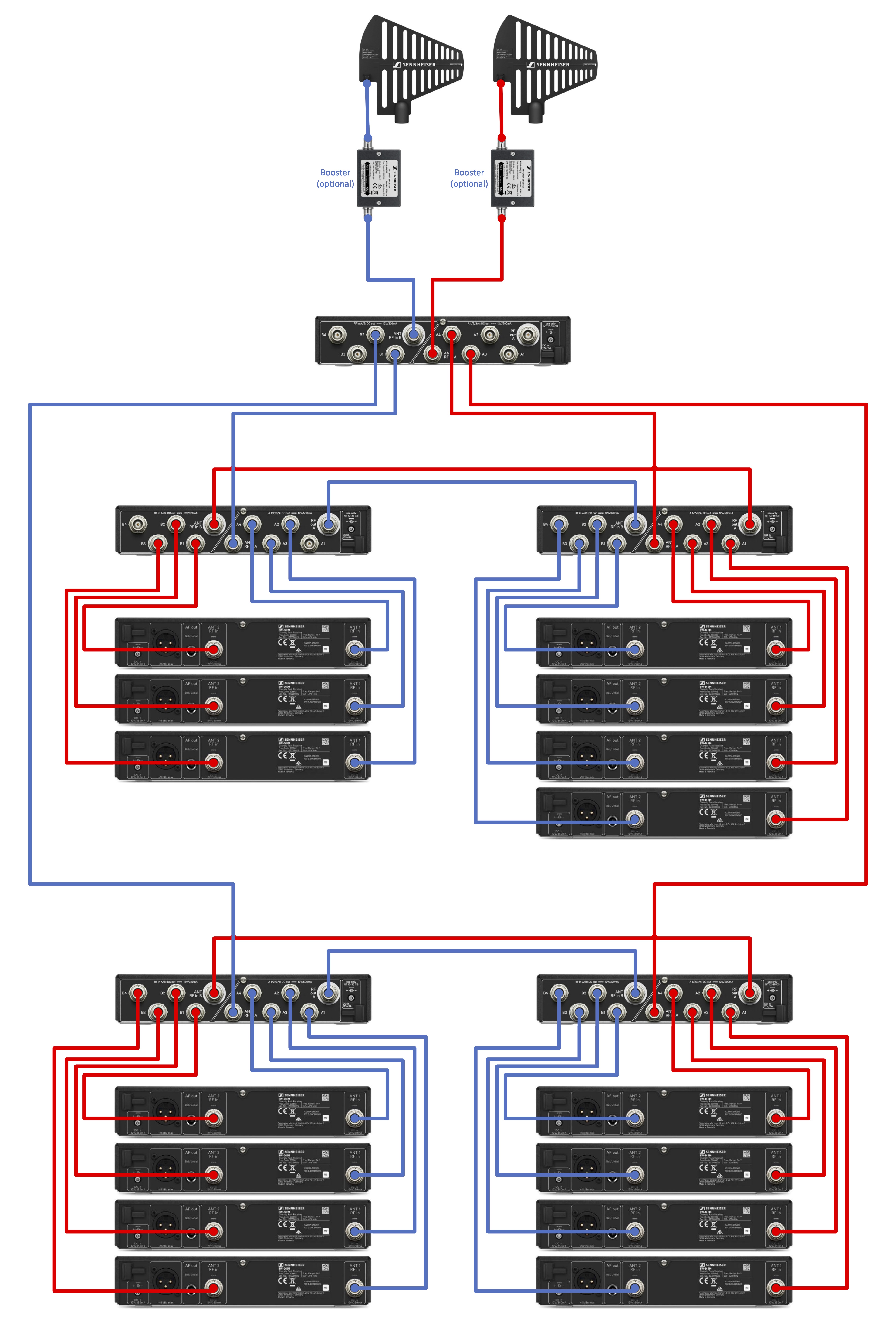

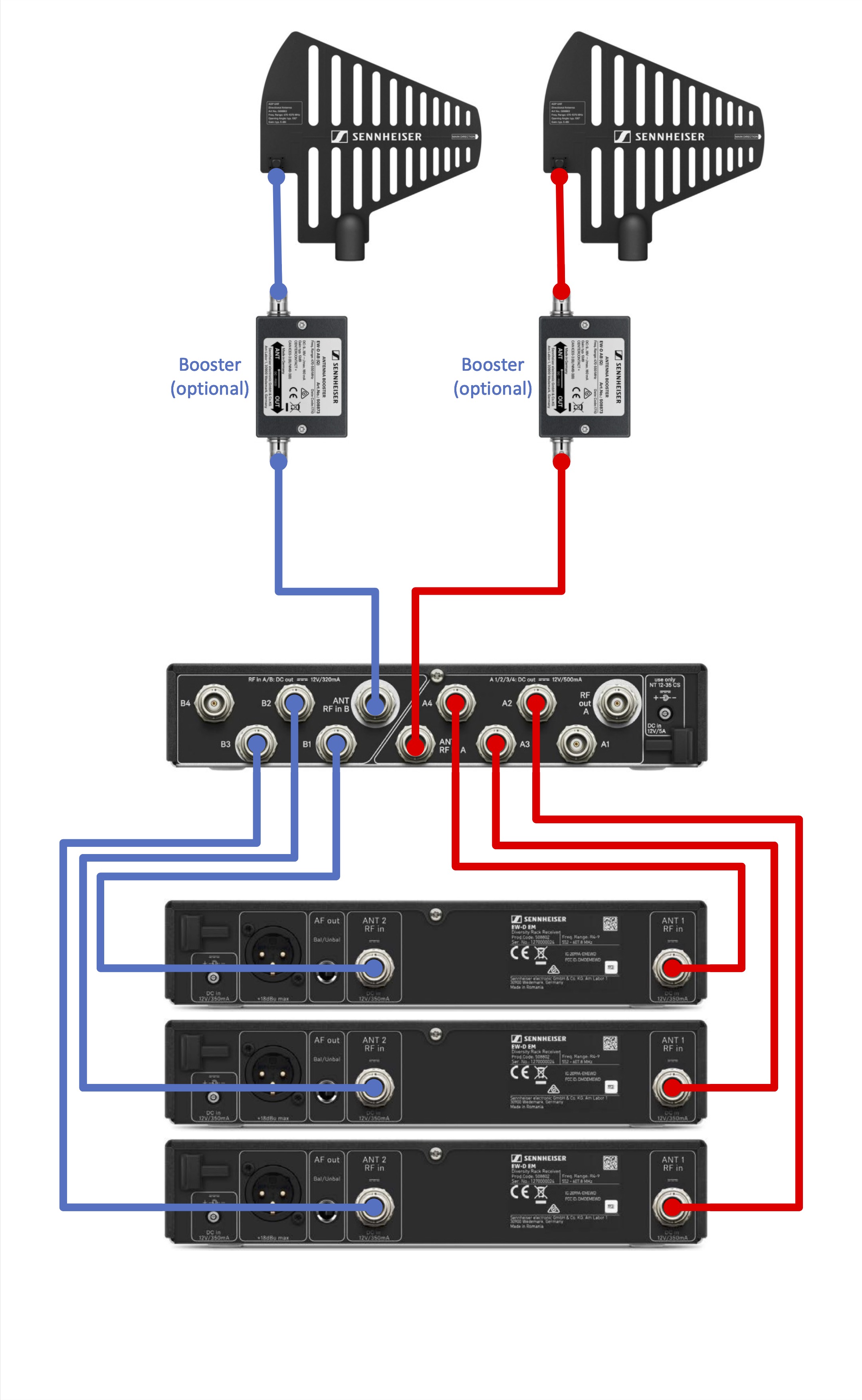

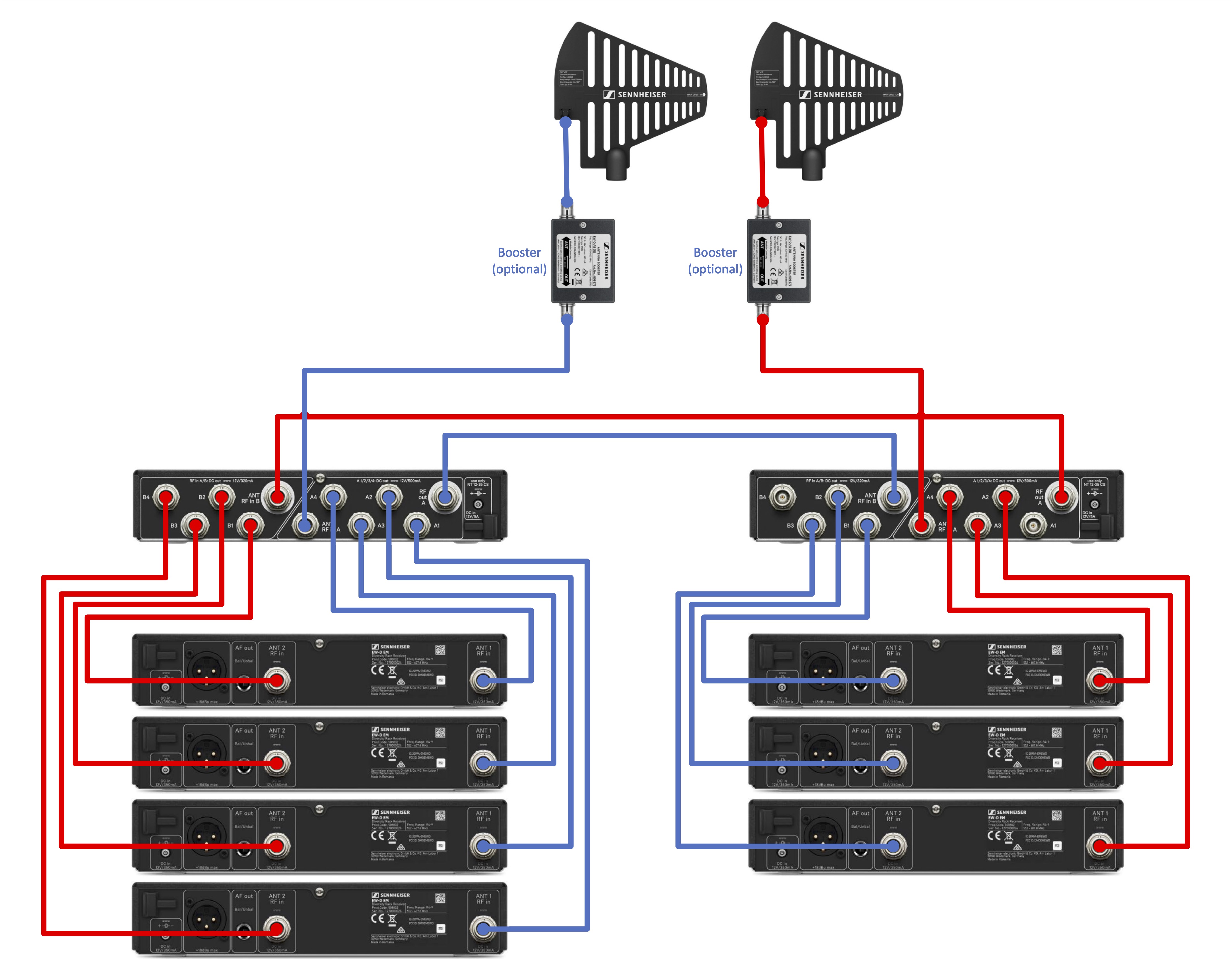

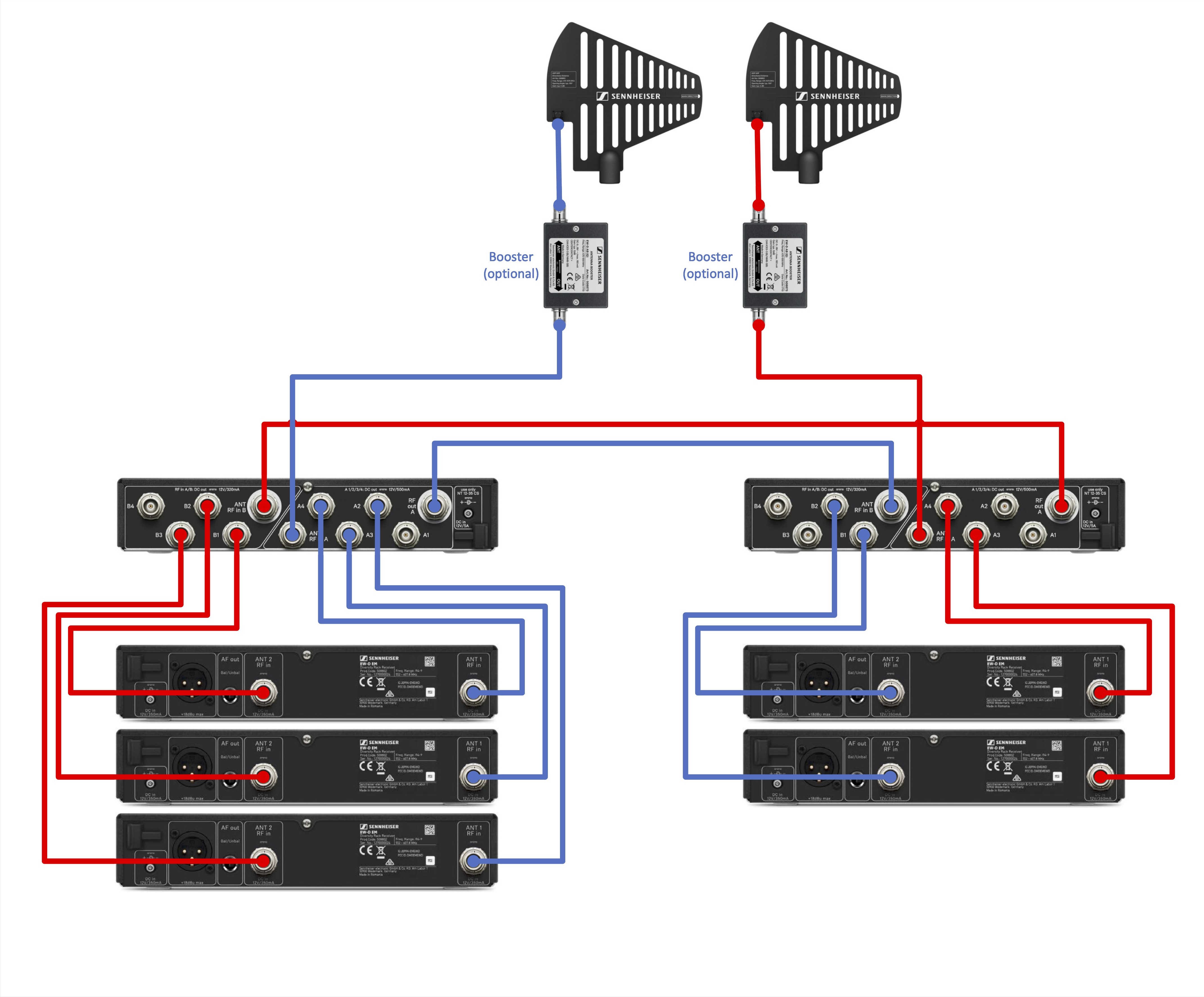

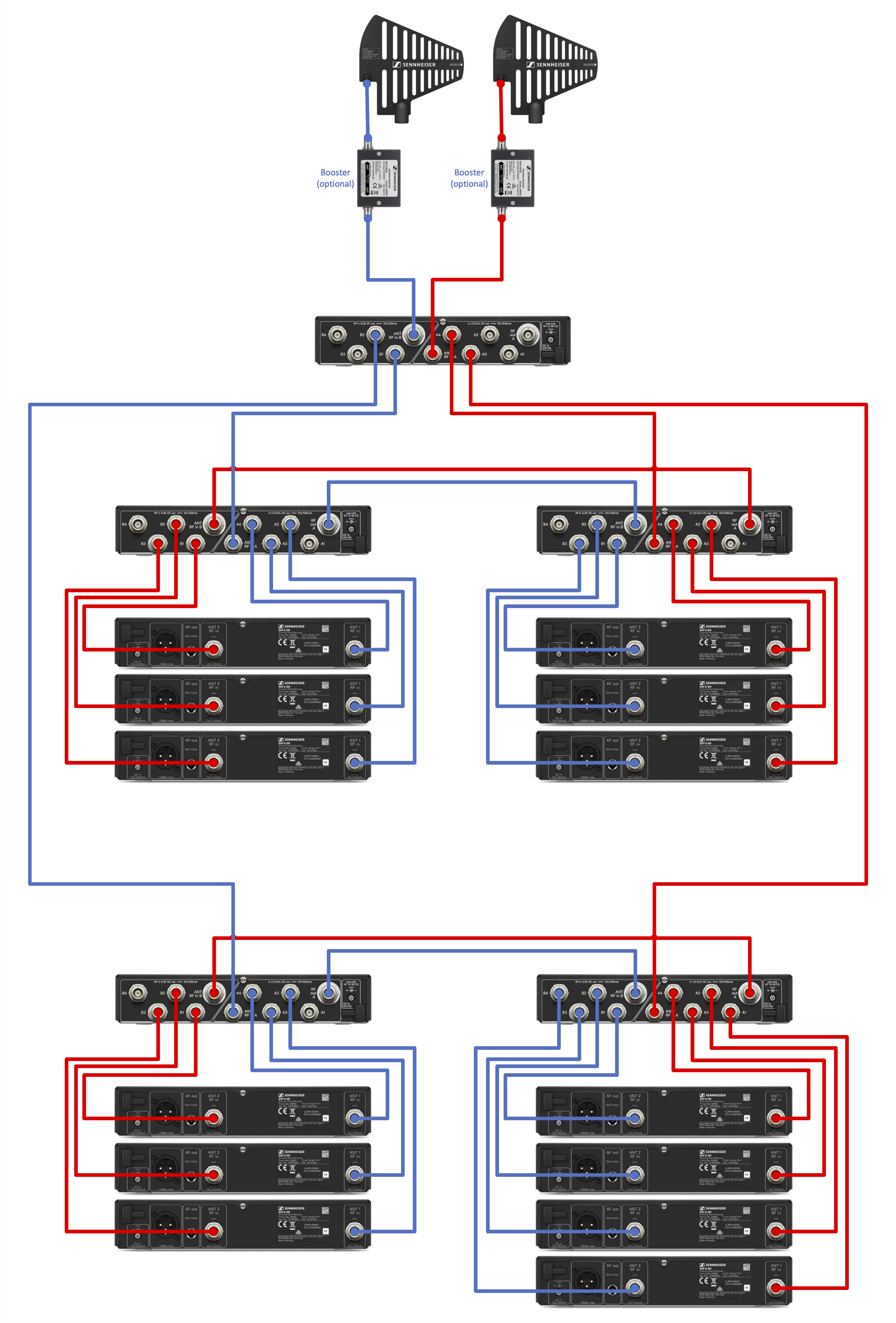

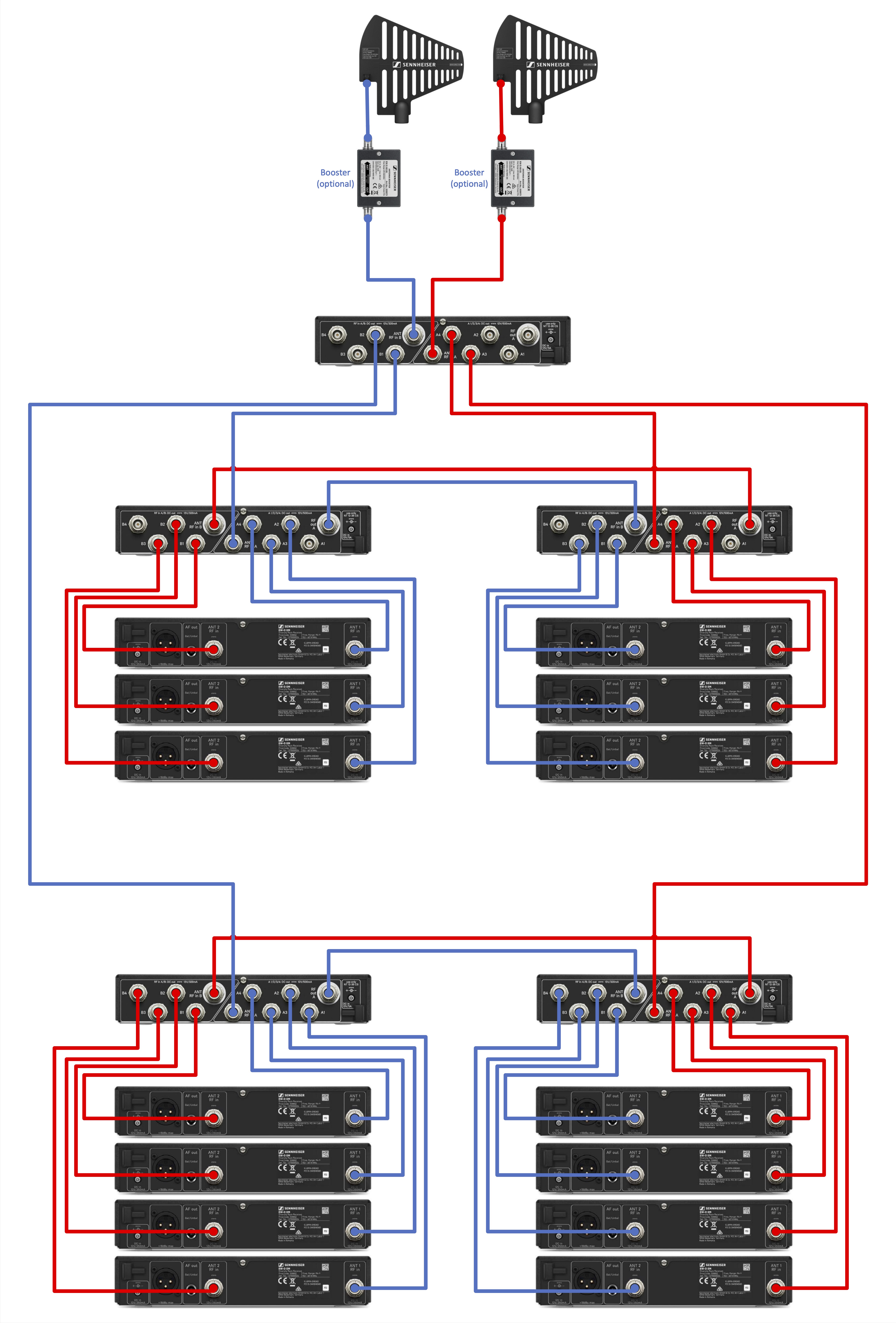

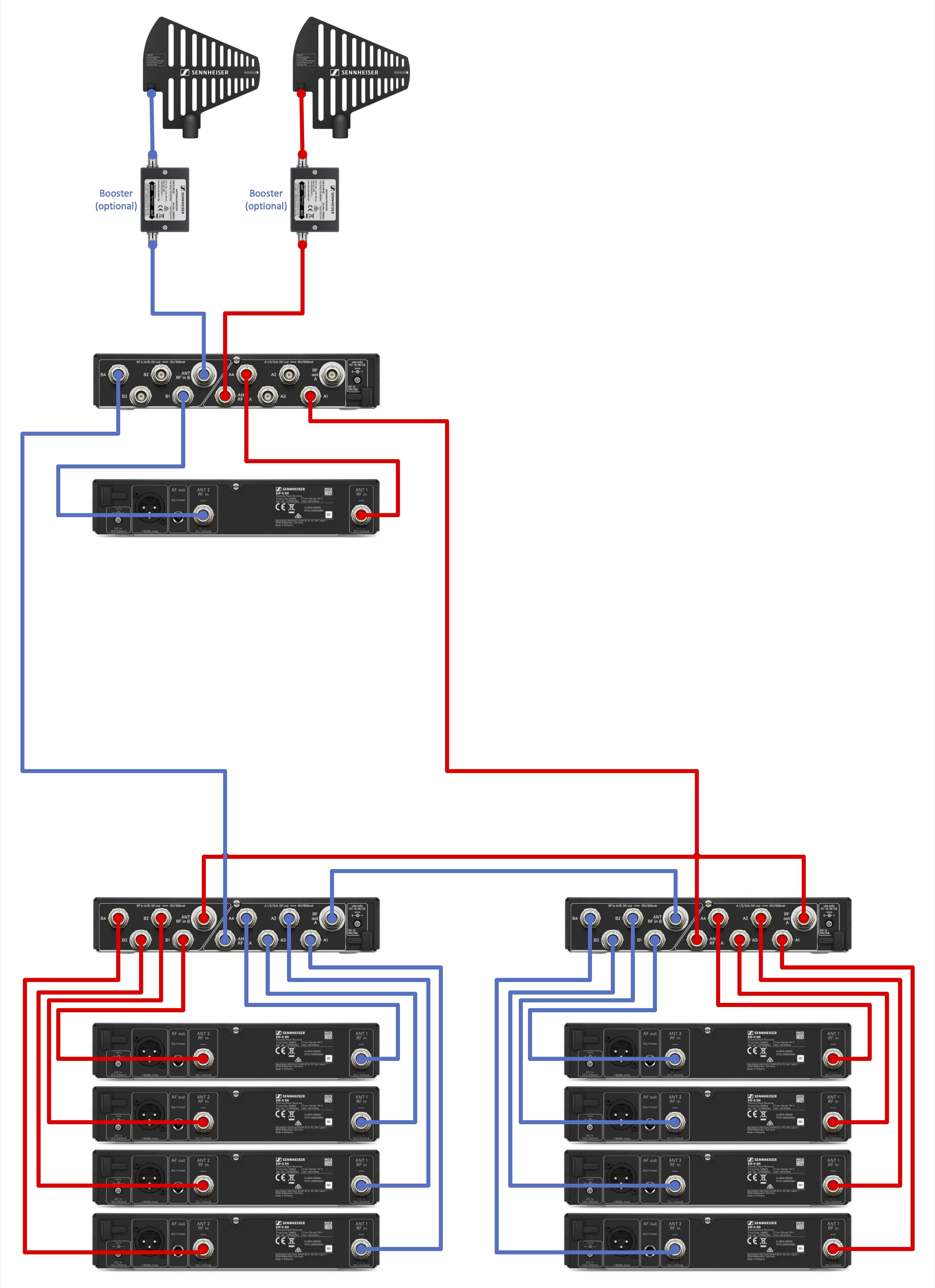

Vous trouverez ci-dessous des images pour des systèmes de 3 canaux jusqu'à 32 canaux
