EW G4 天线分配系统图

使用带有多个 EW G4 接收器的天线分配系统具有关键优势。与每个接收器使用独立天线不同，分配系统允许多个接收器共享一对天线，从而简化设置、增强射频性能并提高可扩展性。

欲了解更多信息，请参见以下文章：

• EW G3/G4 多通道系统
• 无线麦克风 - 天线分配系统
• 天线电缆和天线放大器

注意：多通道系统需要仔细设计天线、合理放置并计算电缆损耗，以避免长电缆带来的性能问题。如需指导，请联系我们的支持团队。

原 EW G4 天线分配器 ASA 214 已被完全兼容的 EW-D ASA 取代。

以下是针对4 通道、8 通道和16 通道 的天线分配系统图
附件中可找到3 通道至 32 通道系统的图纸

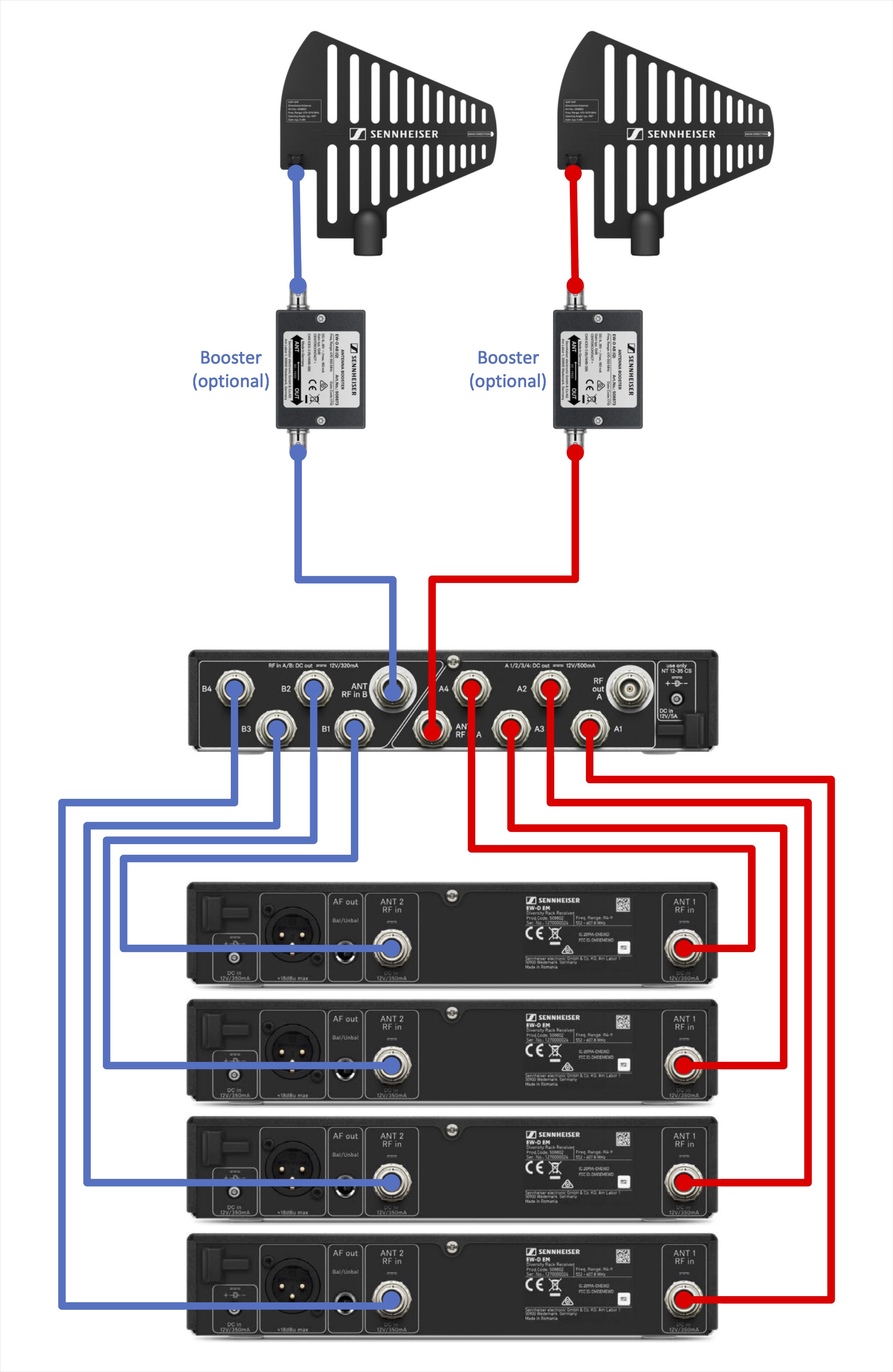

4 通道系统：

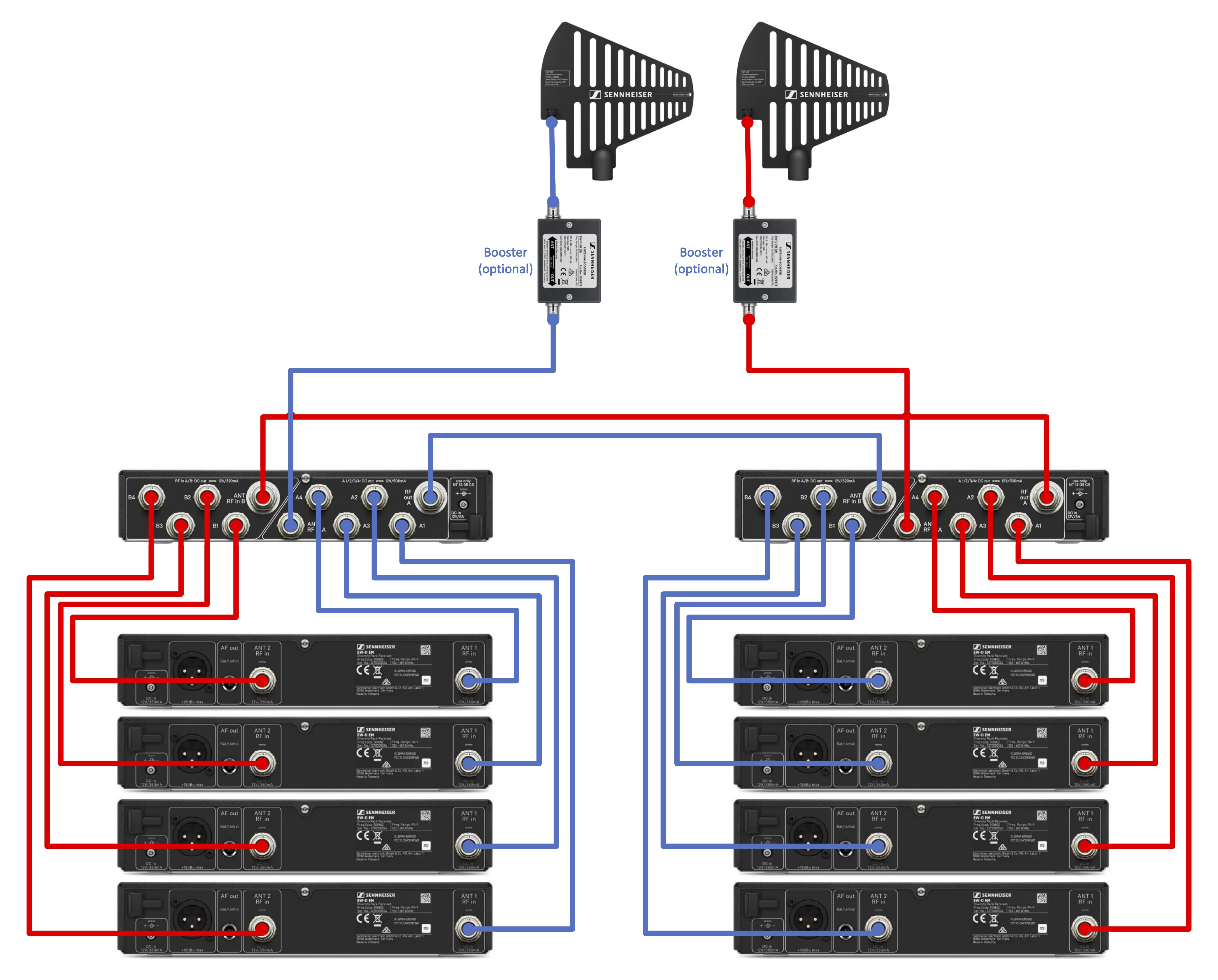

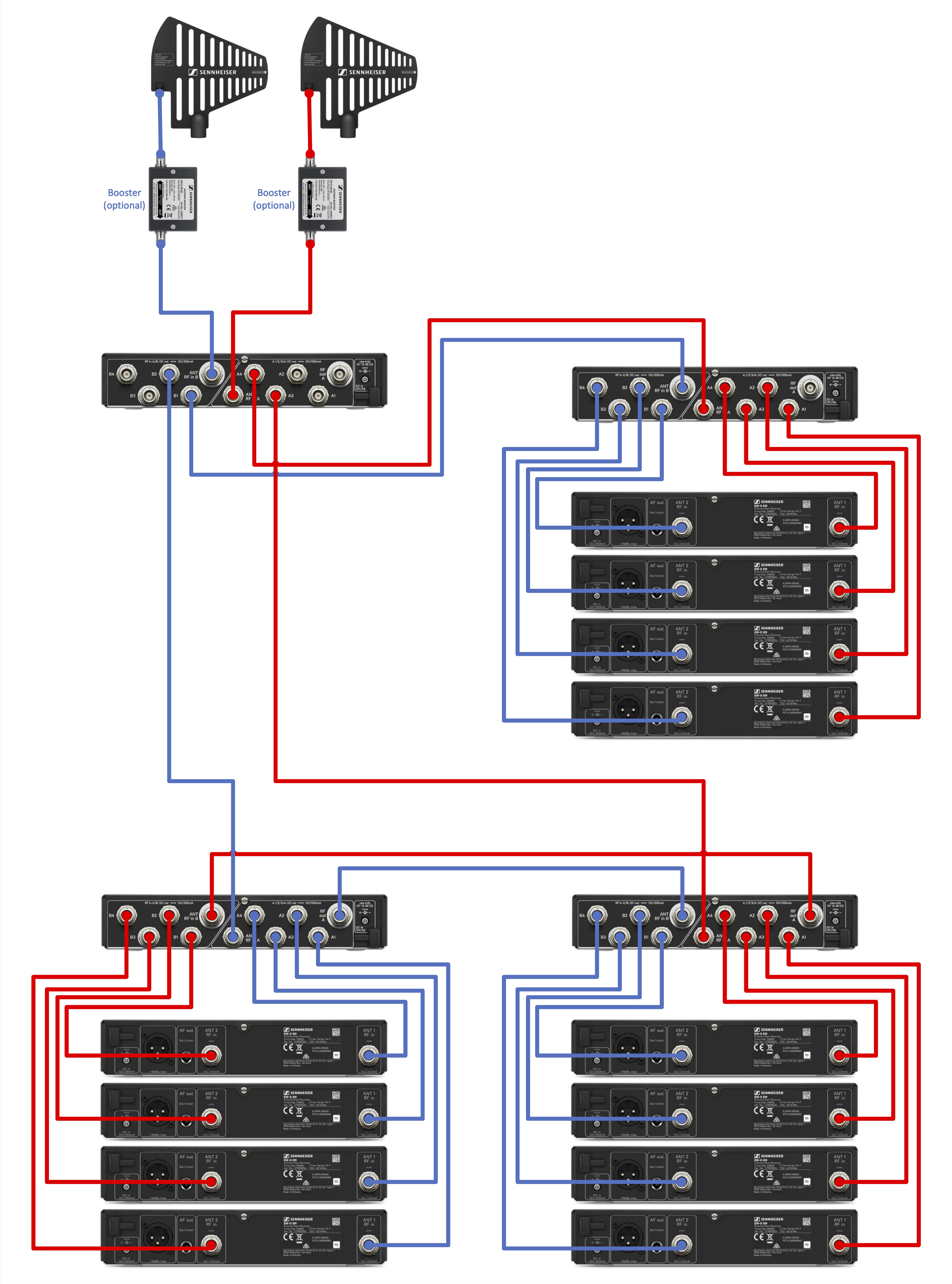

8 通道系统：

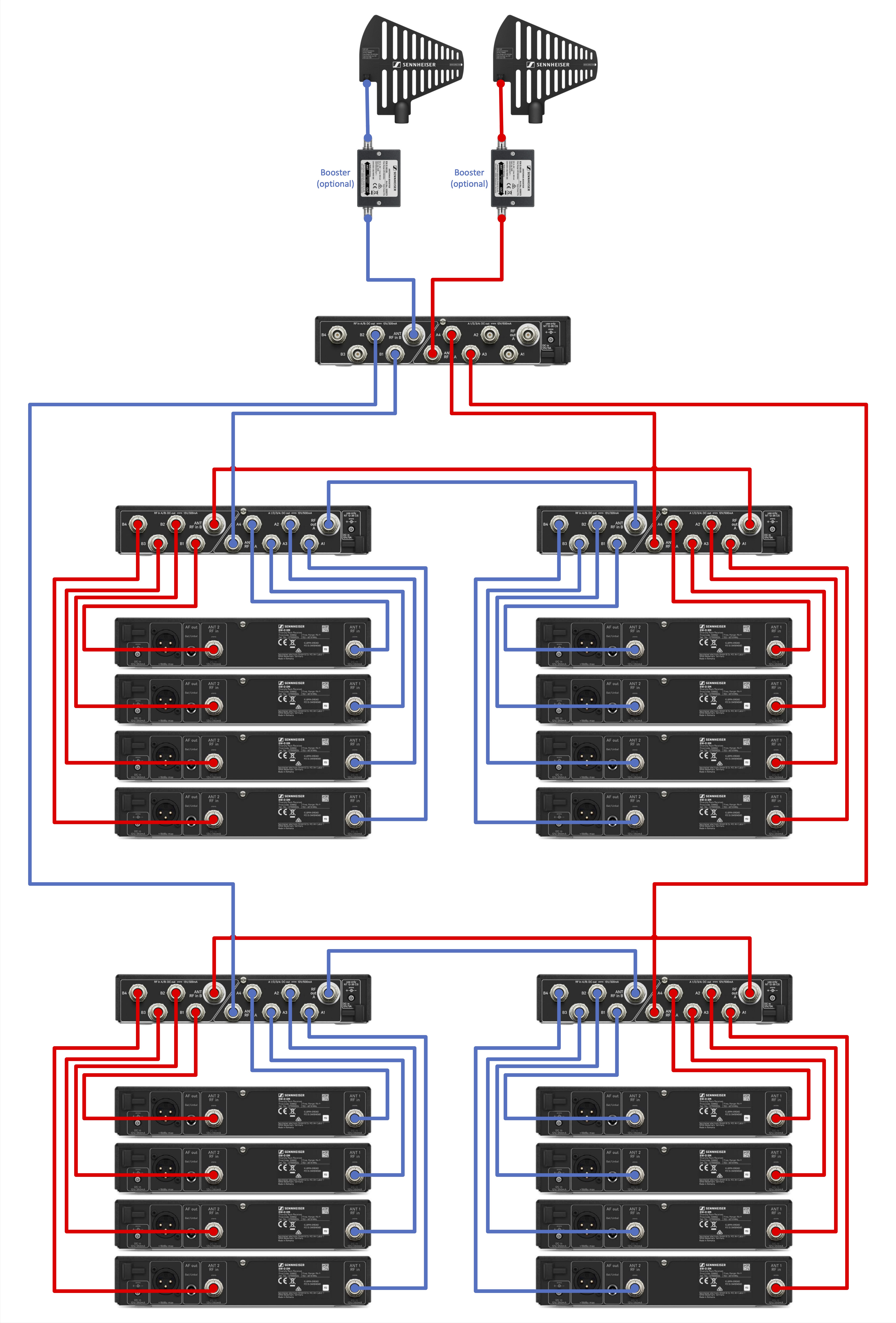

16 通道系统：


附件：

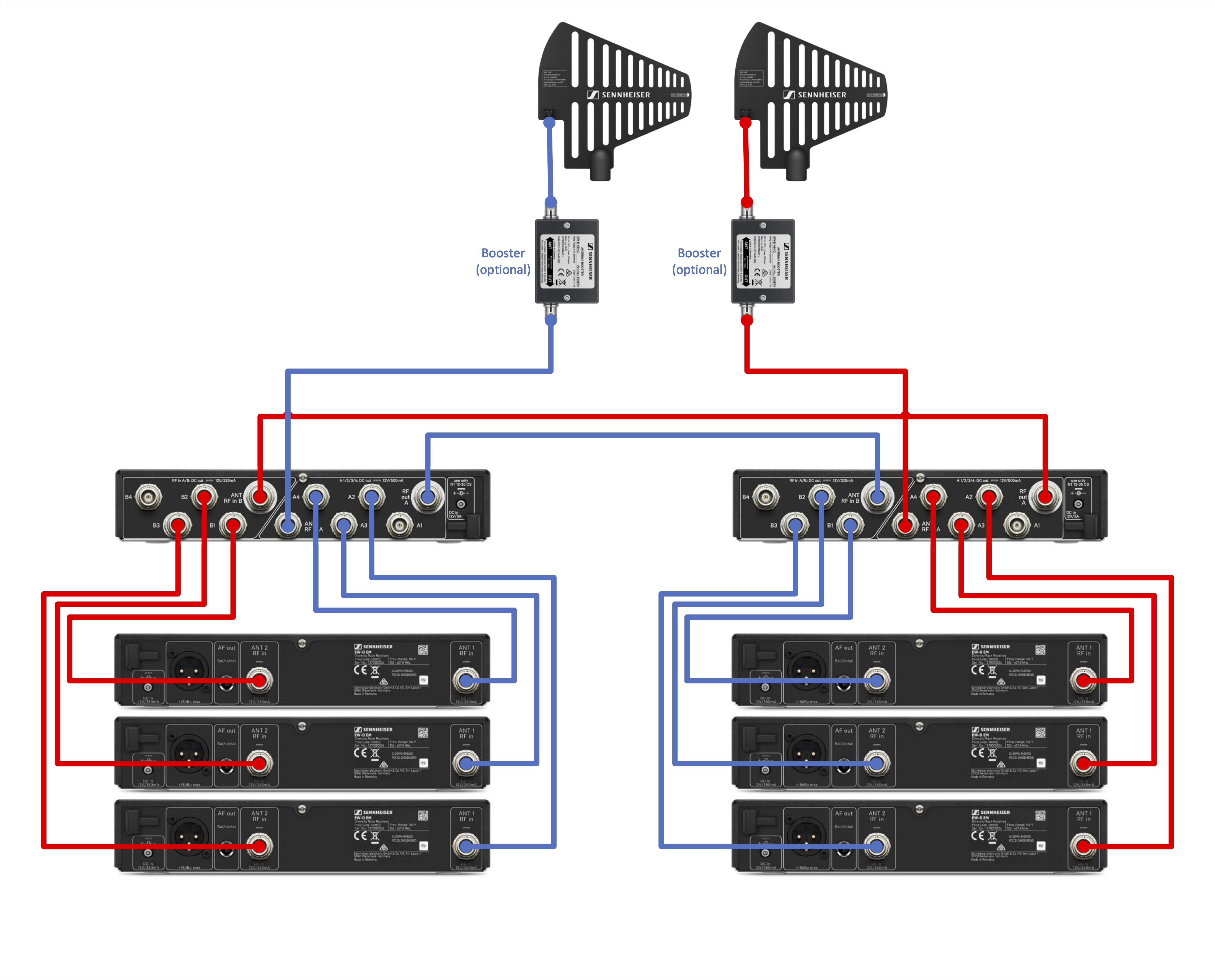

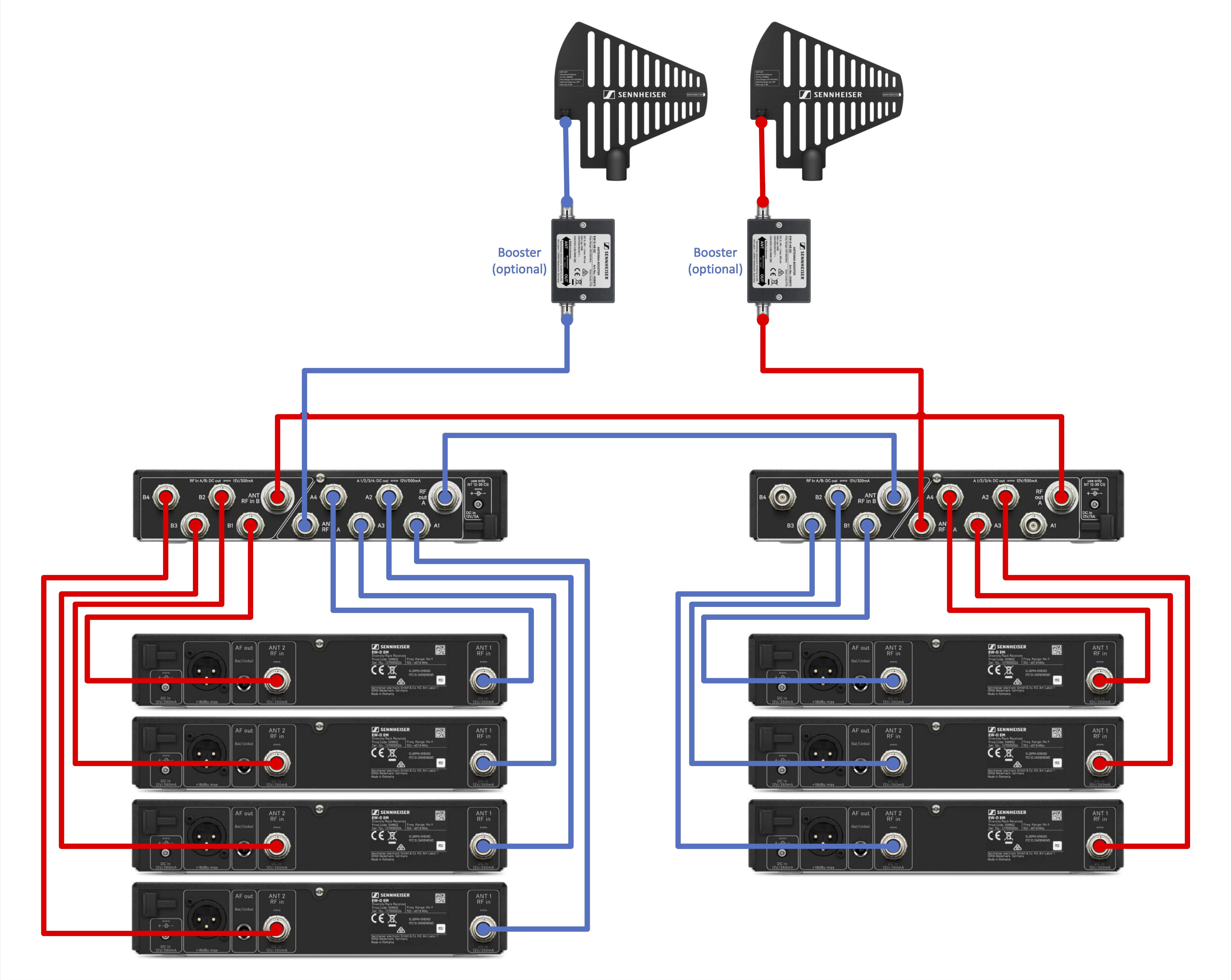

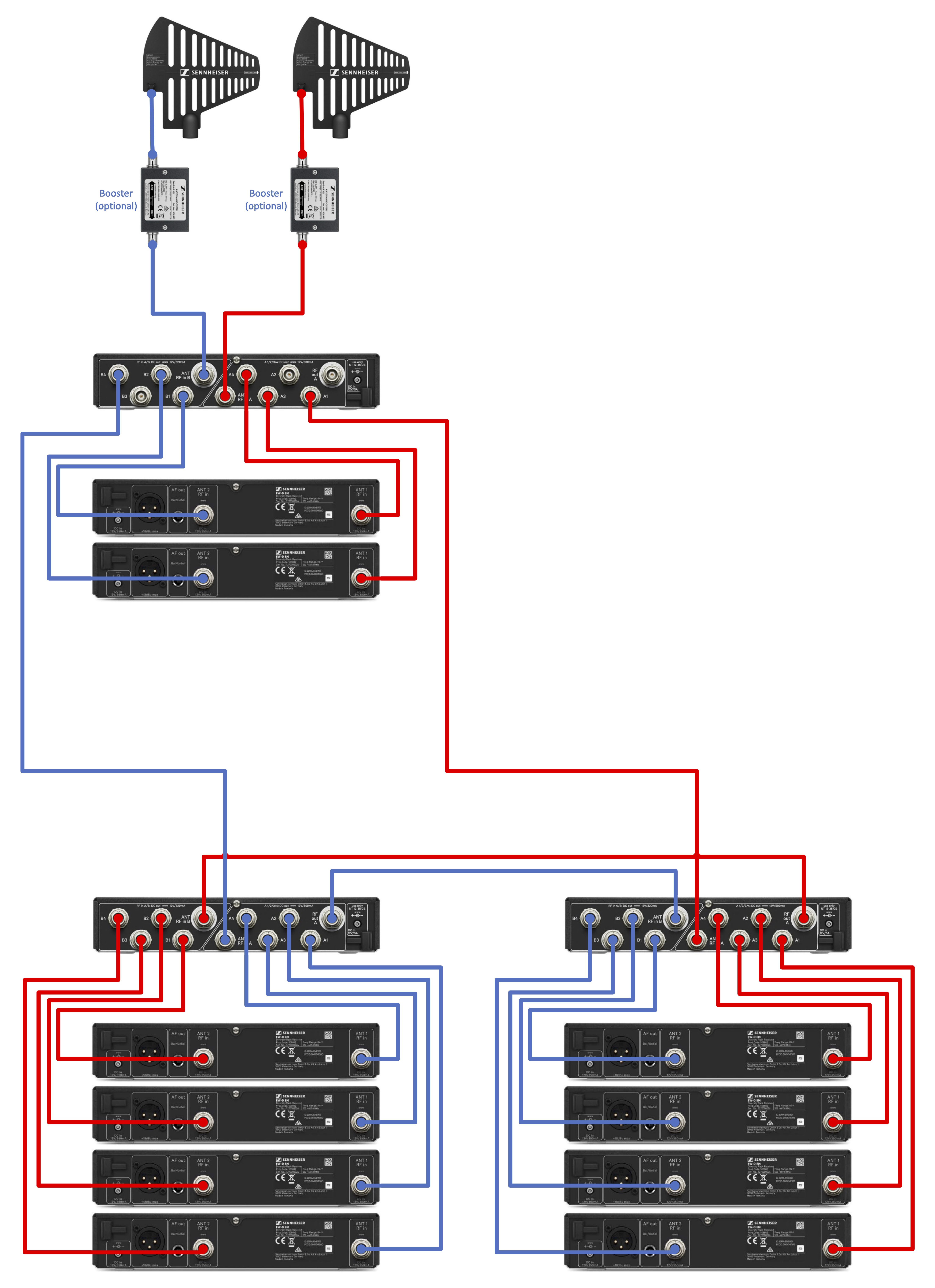

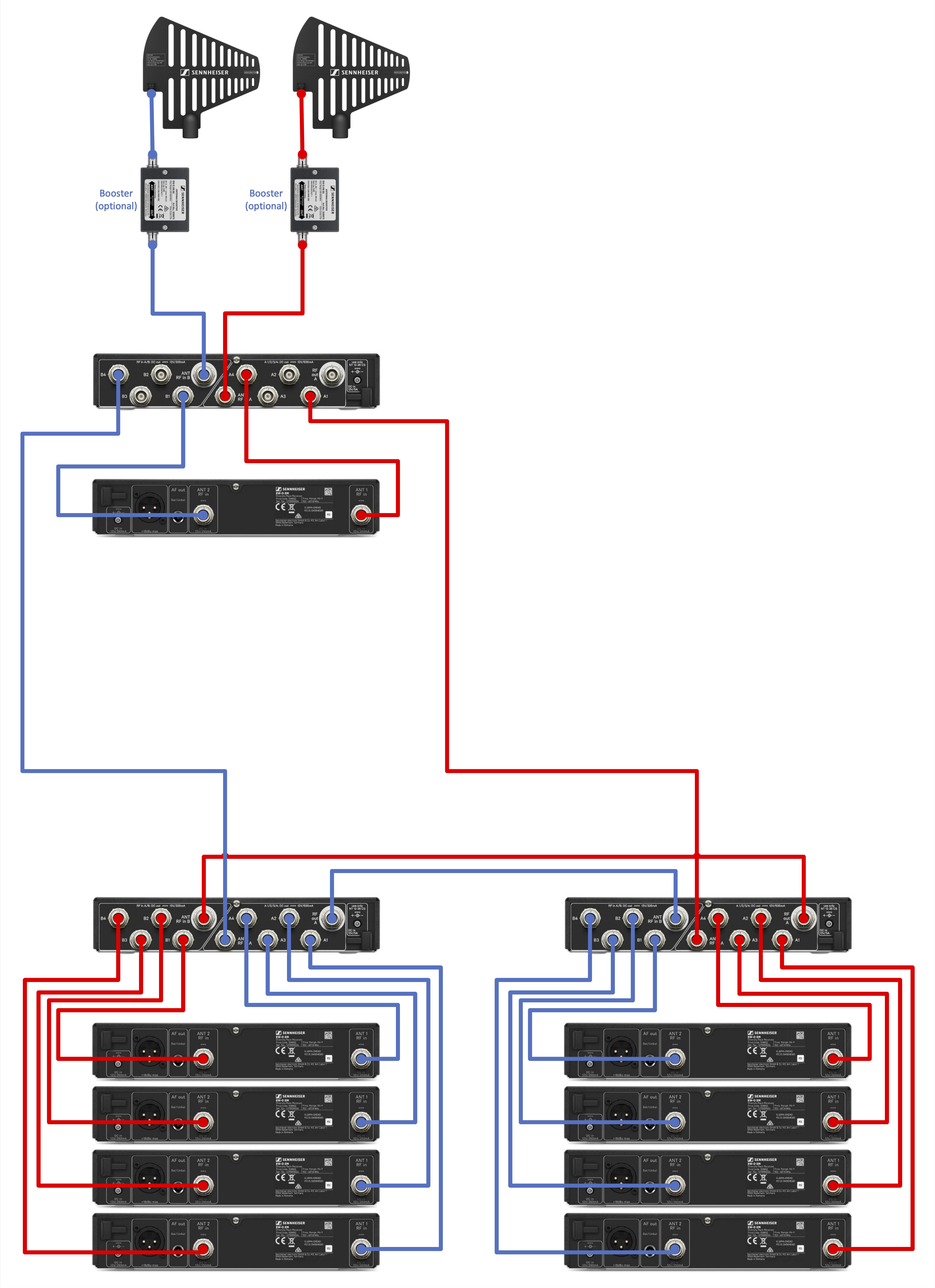

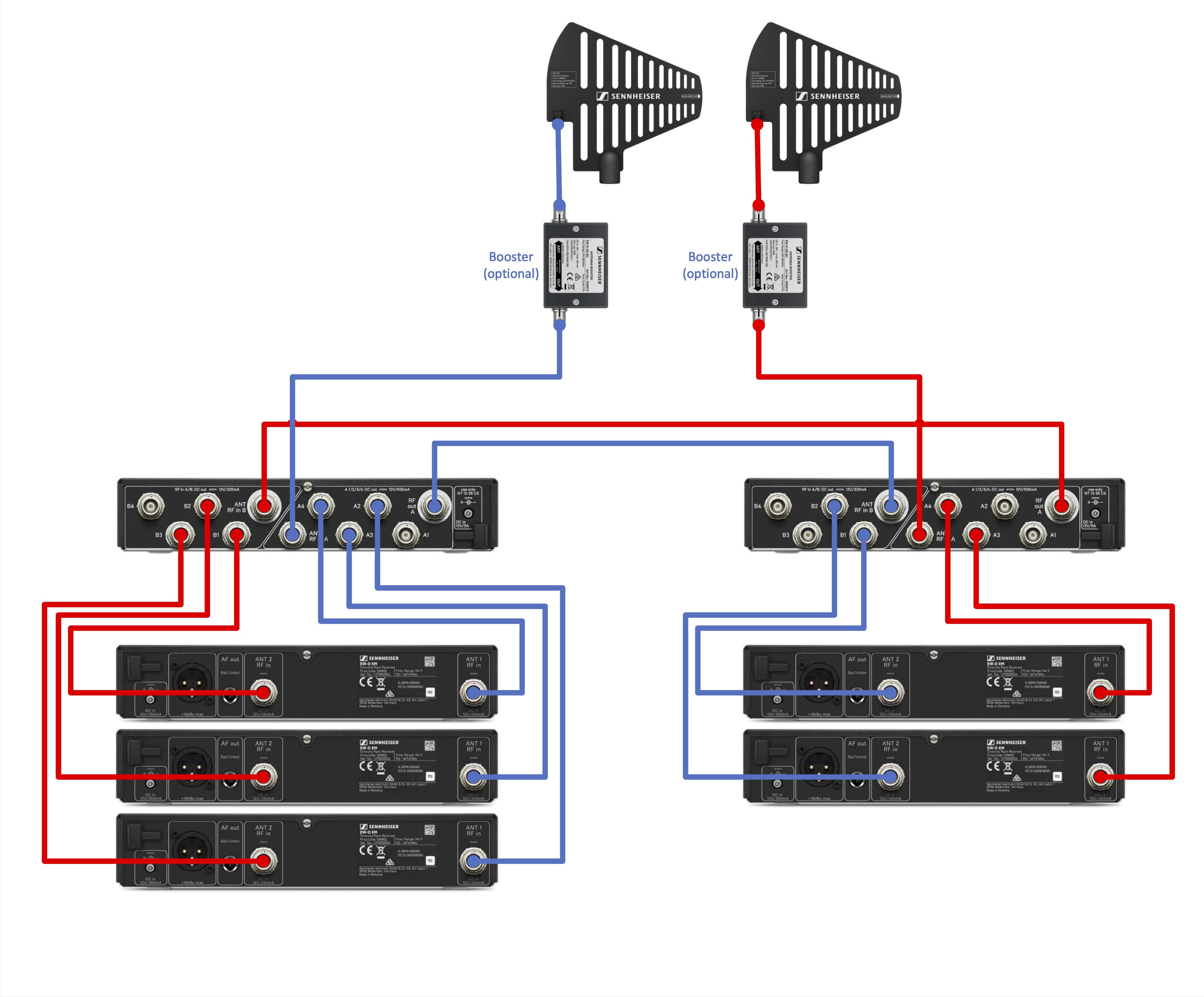

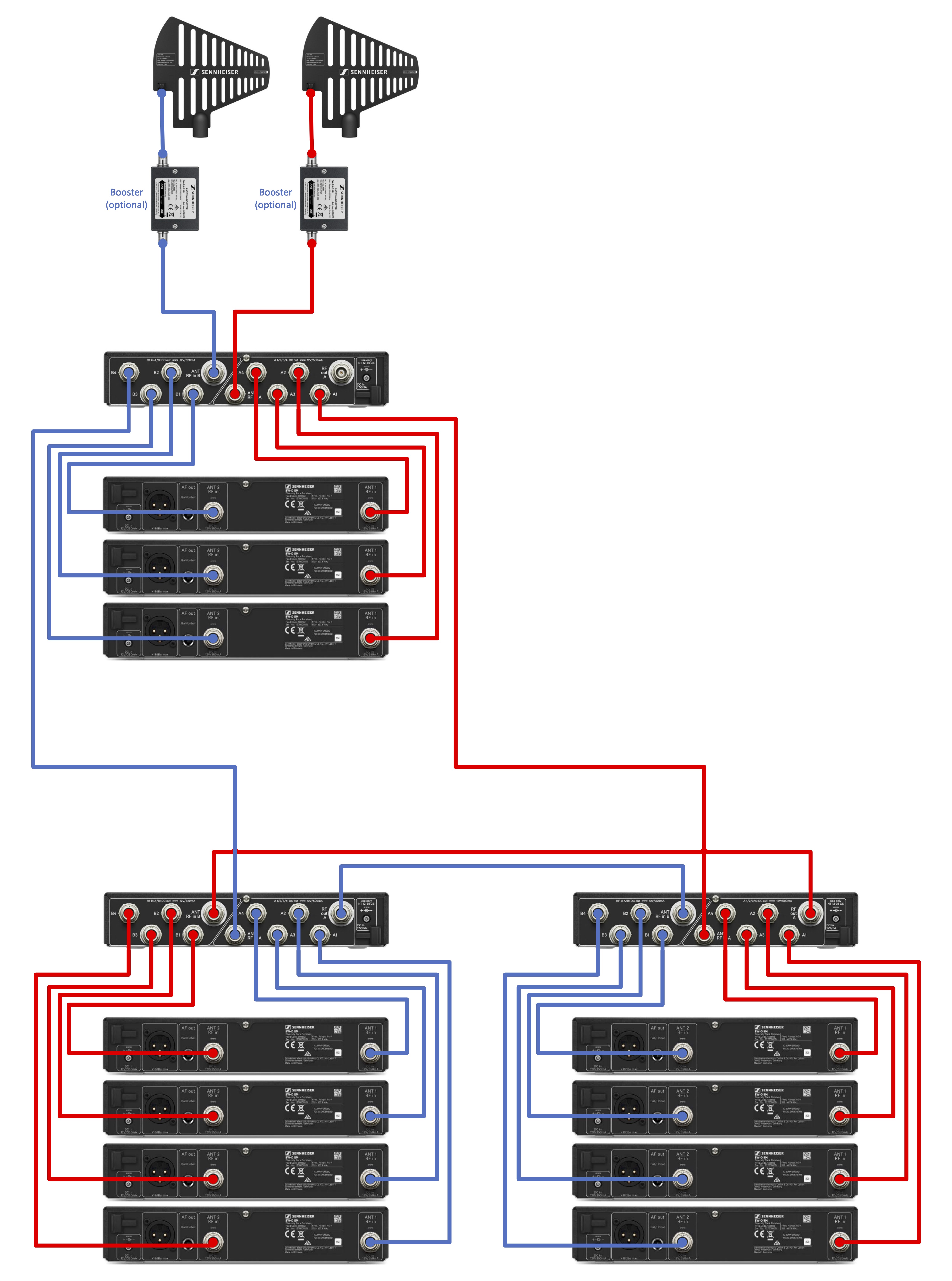

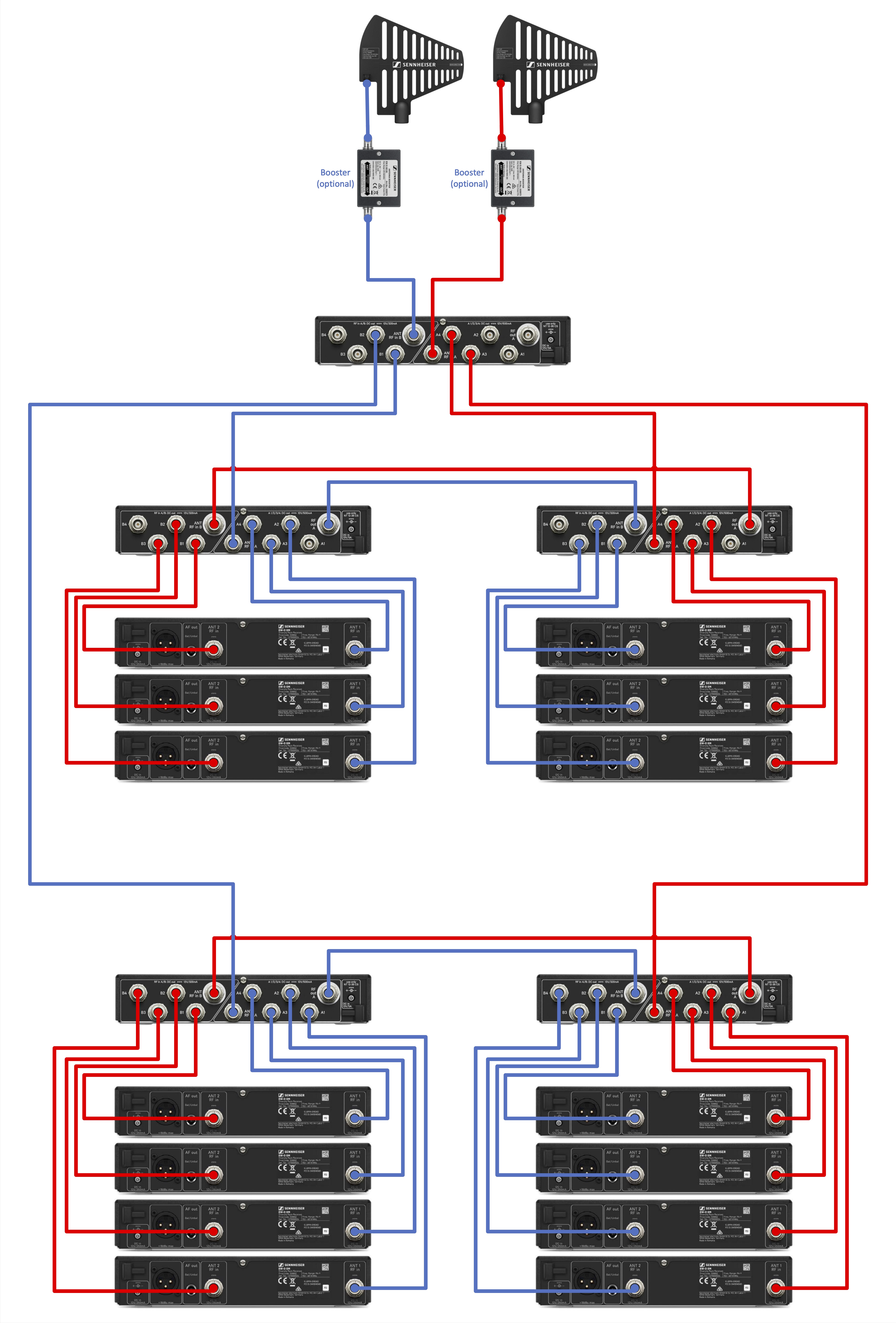

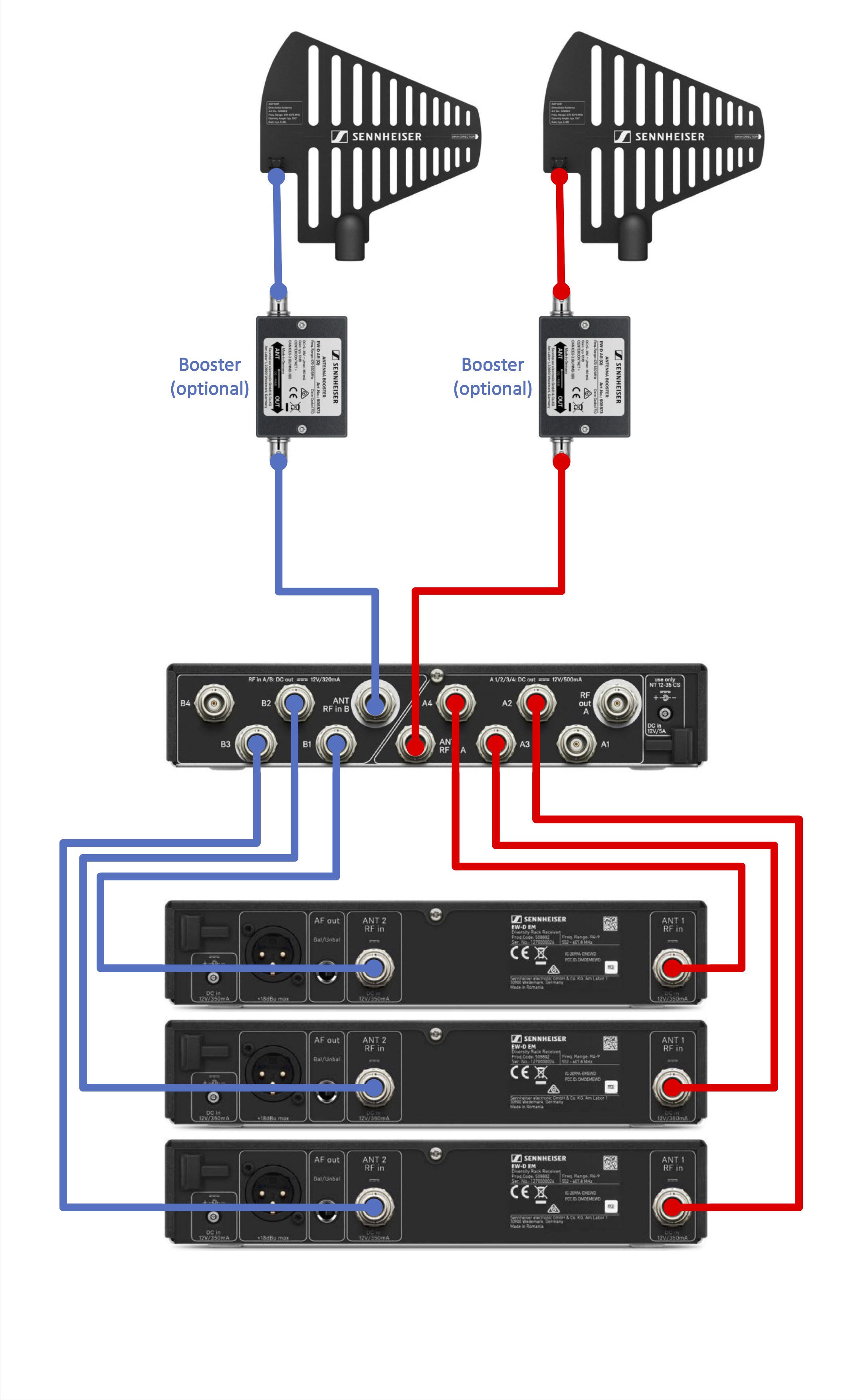

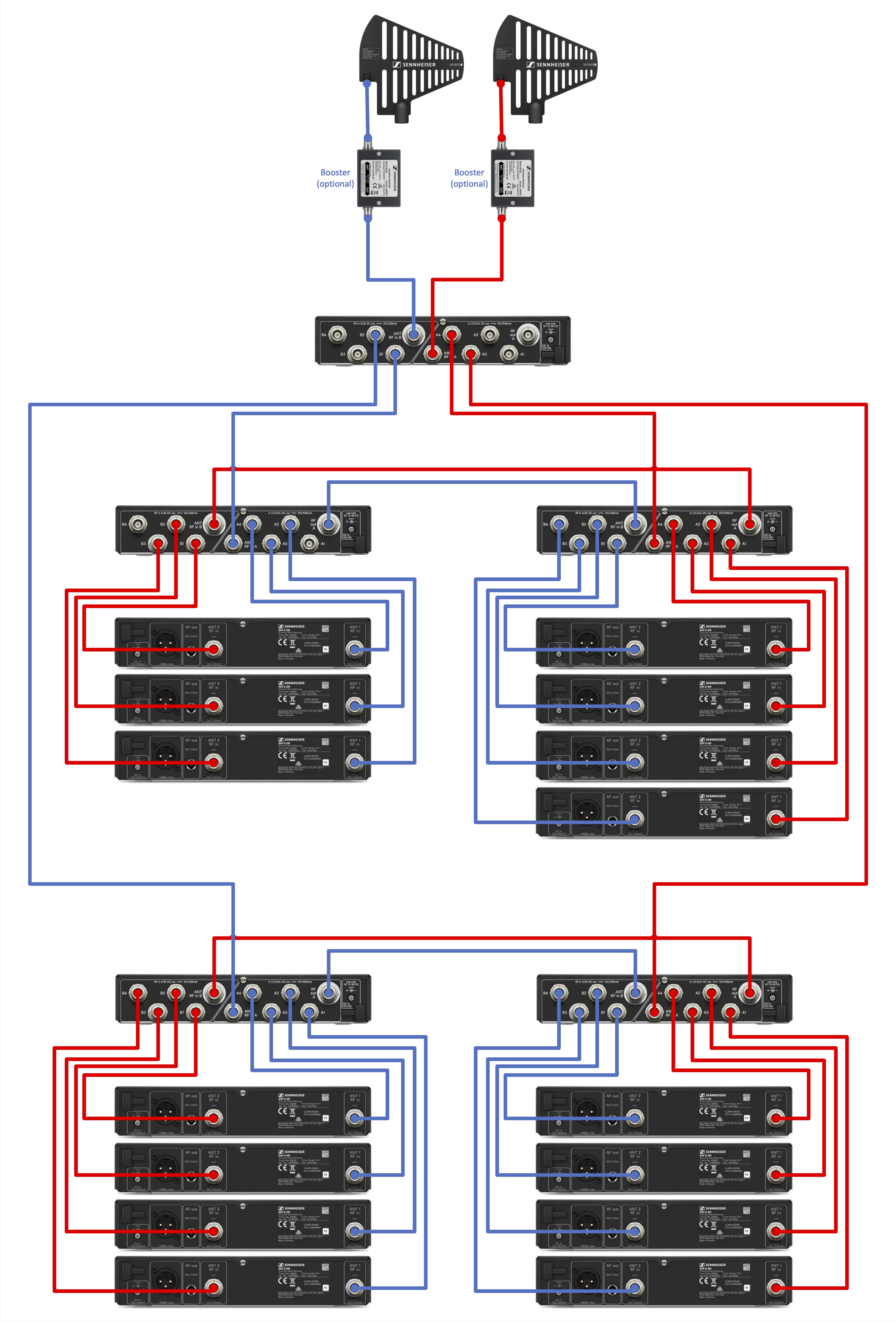

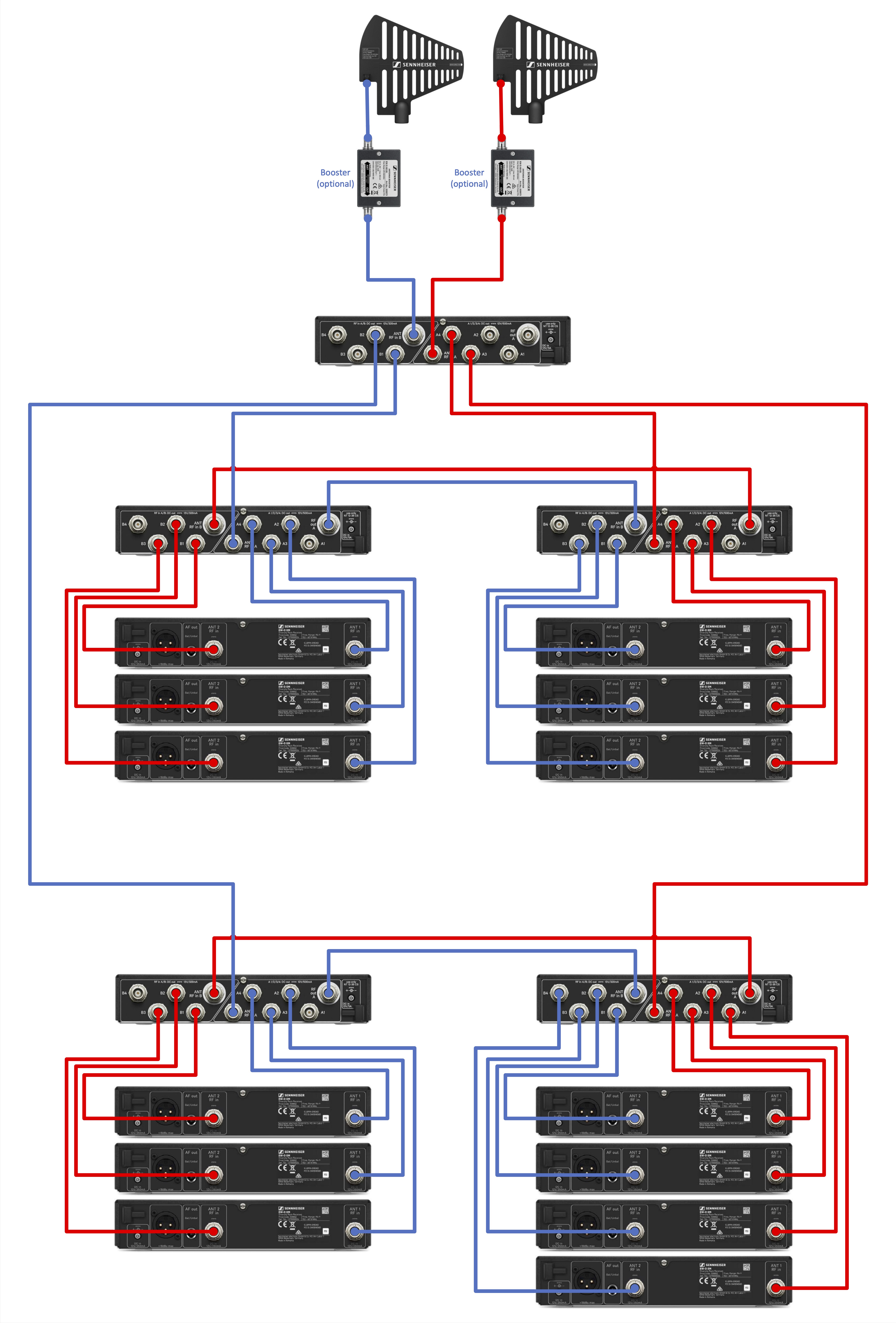

以下为 3 通道至 32 通道系统的图像
