Het gebruik van antenne distributiesystemen met meerdere EW G4 ontvangers biedt belangrijke voordelen. In plaats van aparte antennes voor elke ontvanger, laat een distributiesysteem meerdere ontvangers één paar antennes delen, wat de opstelling vereenvoudigt, de RF-prestaties verbetert en de schaalbaarheid verhoogt.
Voor meer informatie, zie deze artikelen:
- EW G3/G4 Multichannel systemen
- Draadloze microfoons - antenne distributiesystemen
- Antennekabels en antenneversterkers
Opmerking: Multichannel systemen vereisen zorgvuldige antenneontwerp, plaatsing en kabelverliesberekeningen om prestatieproblemen bij lange kabels te voorkomen. Neem contact op met onze ondersteuning voor advies.
De originele EW G4 antennesplitter, ASA 214, is vervangen door de volledig compatibele EW-D ASA.
Hieronder staan diagrammen voor antenne distributiesystemen voor 4 kanalen, 8 kanalen en 16 kanalen
In de bijlagen vindt u diagrammen voor 3 kanalen tot 32 kanaalsystemen

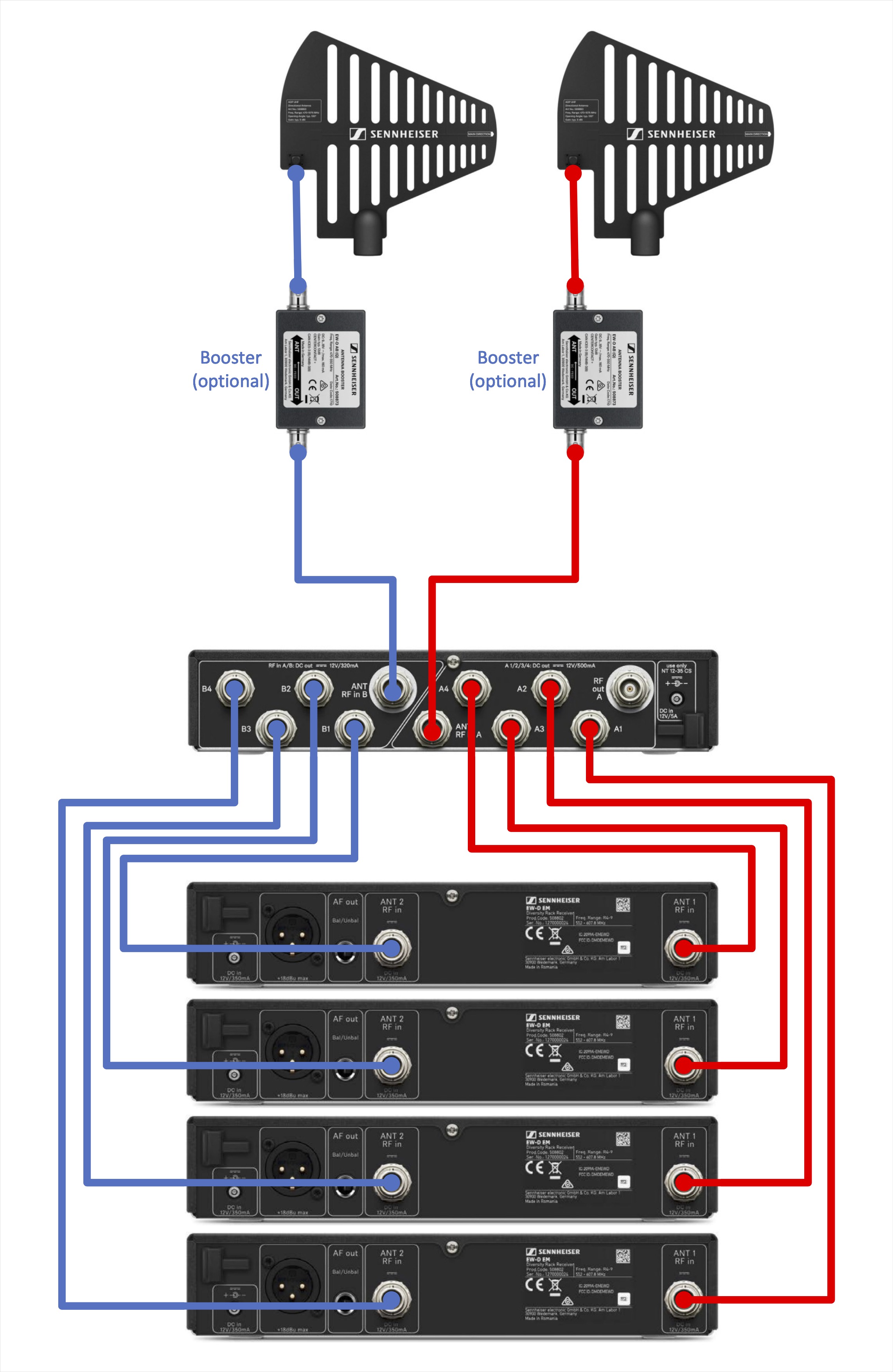

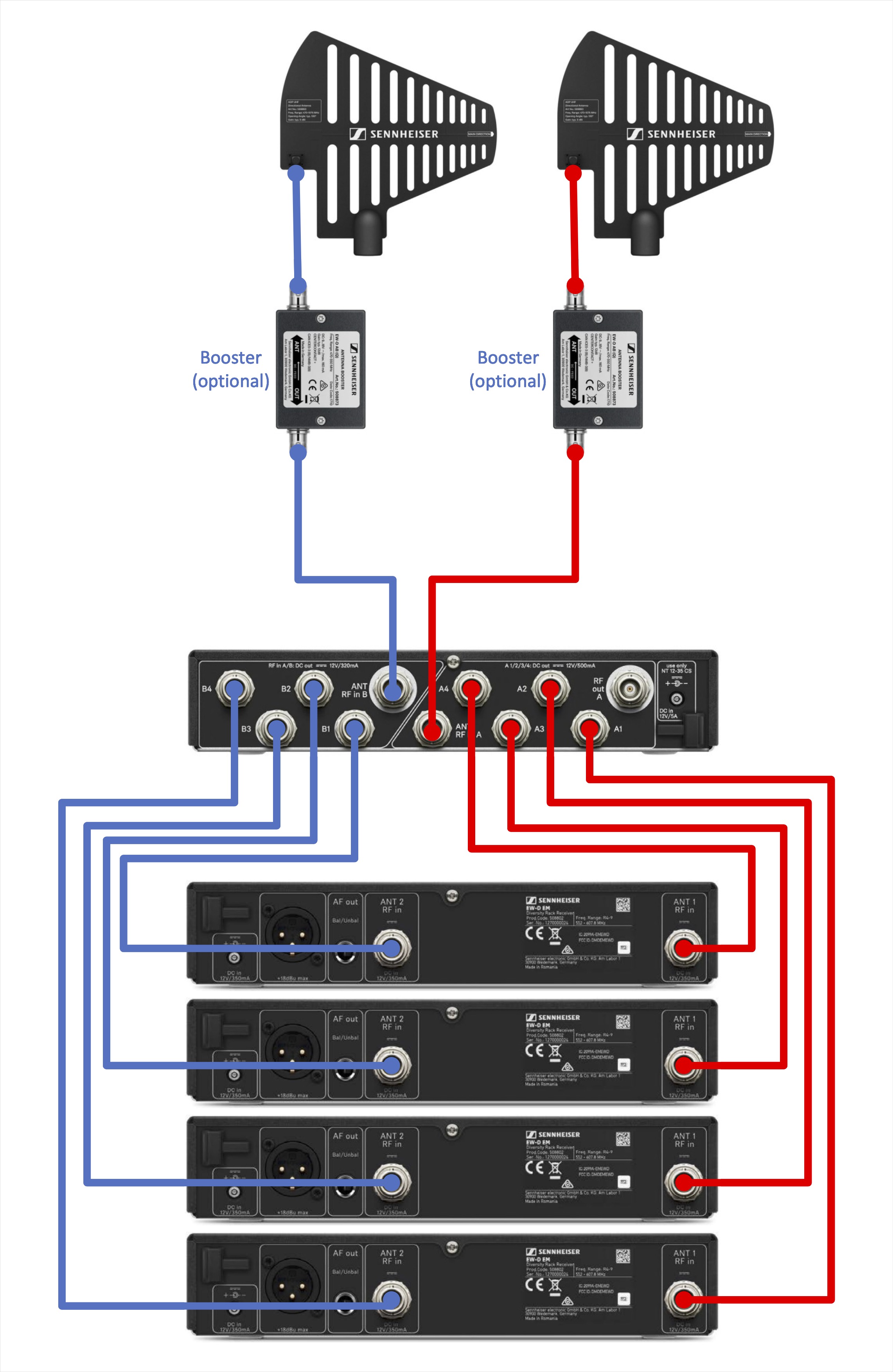

4-kanaalsysteem:

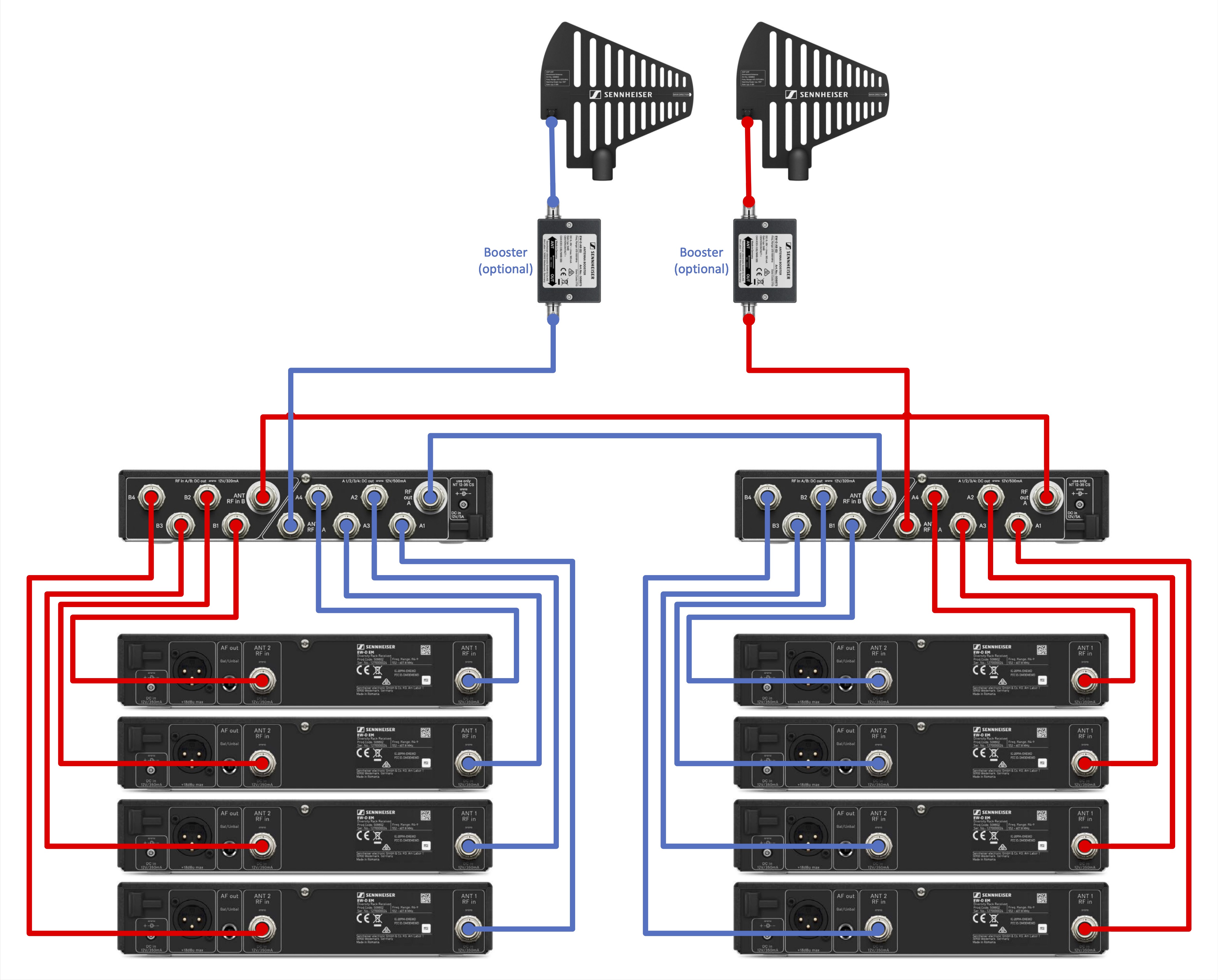

8-kanaalsysteem:

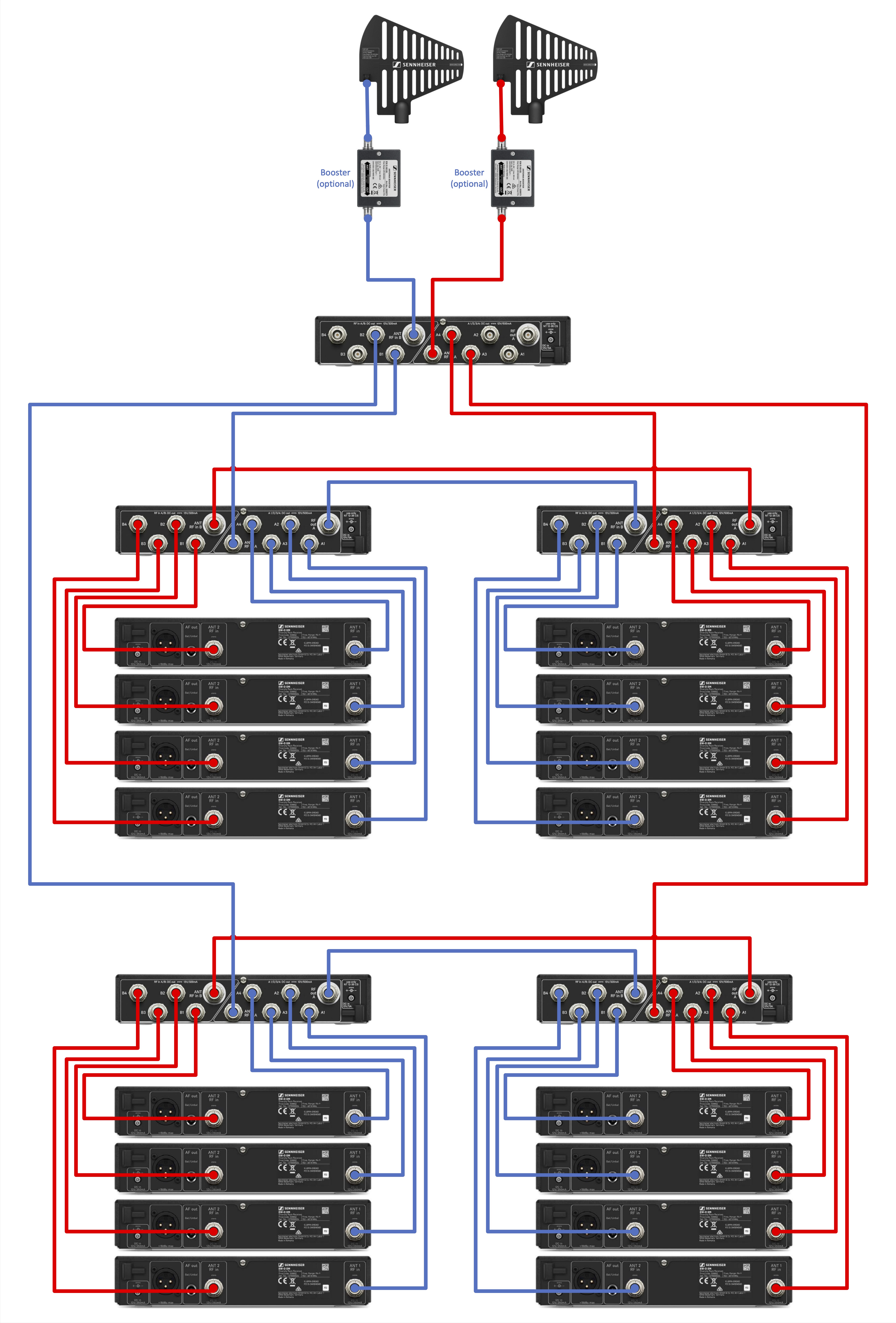

16-kanaalsysteem:
Bijlagen:

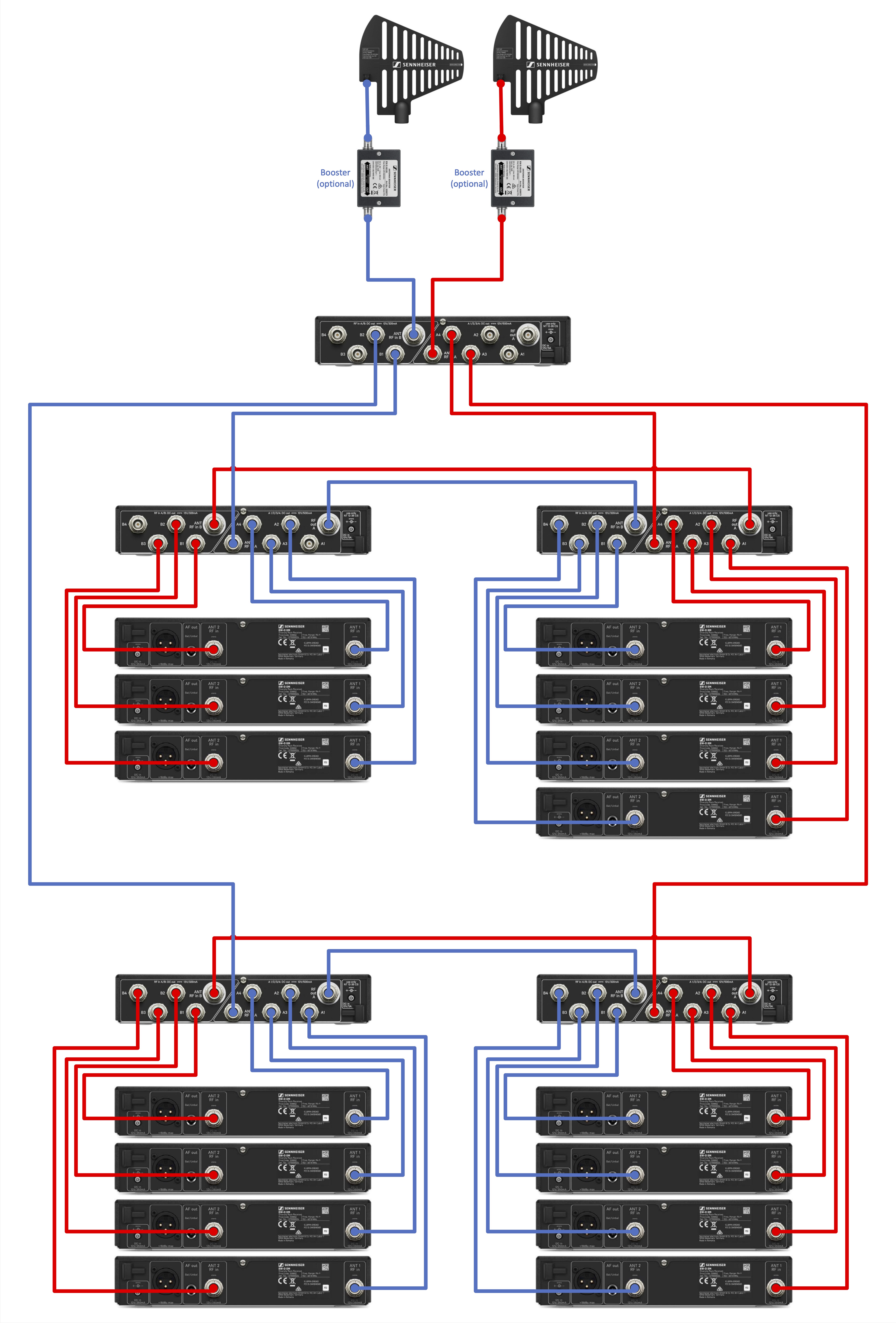

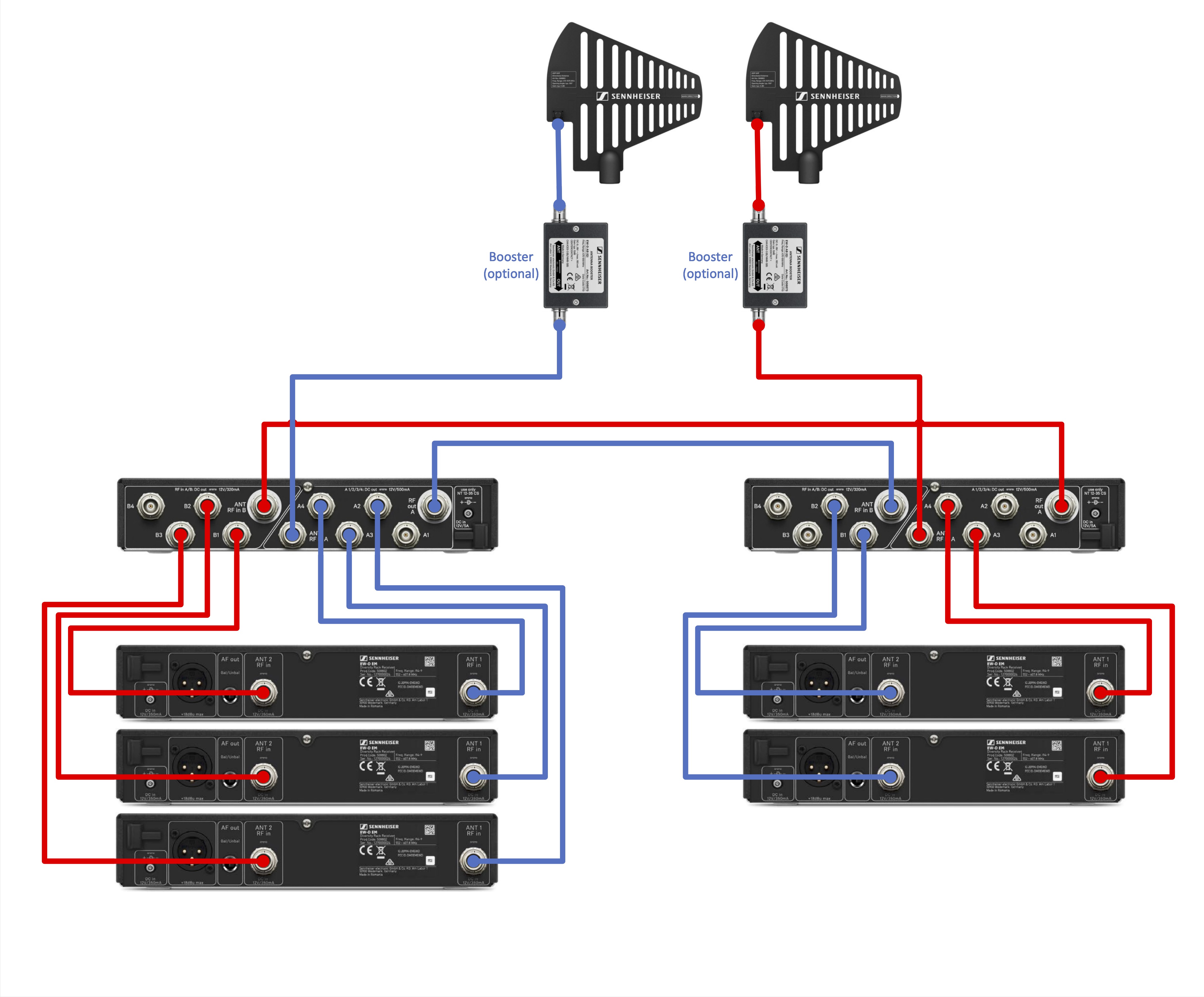

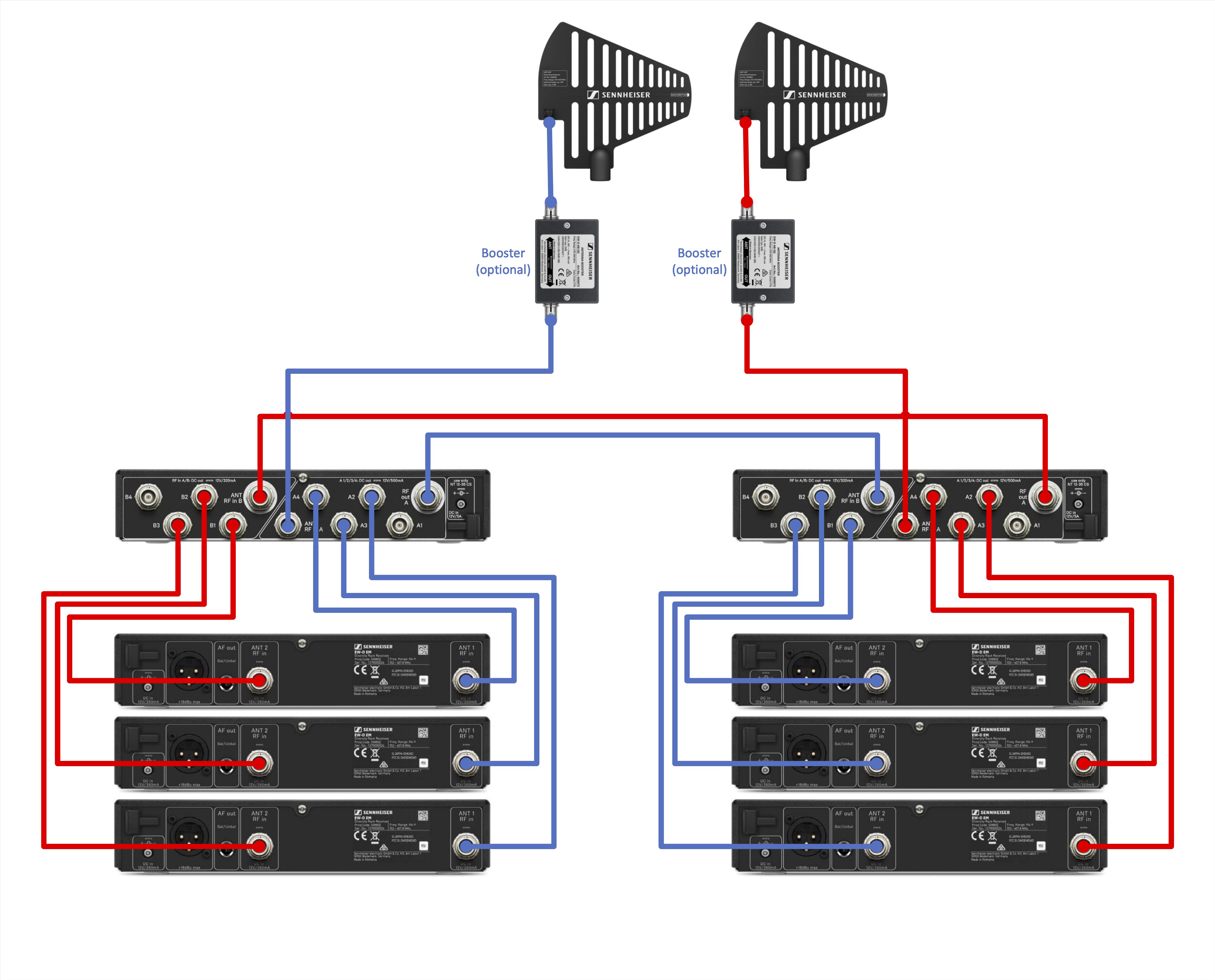

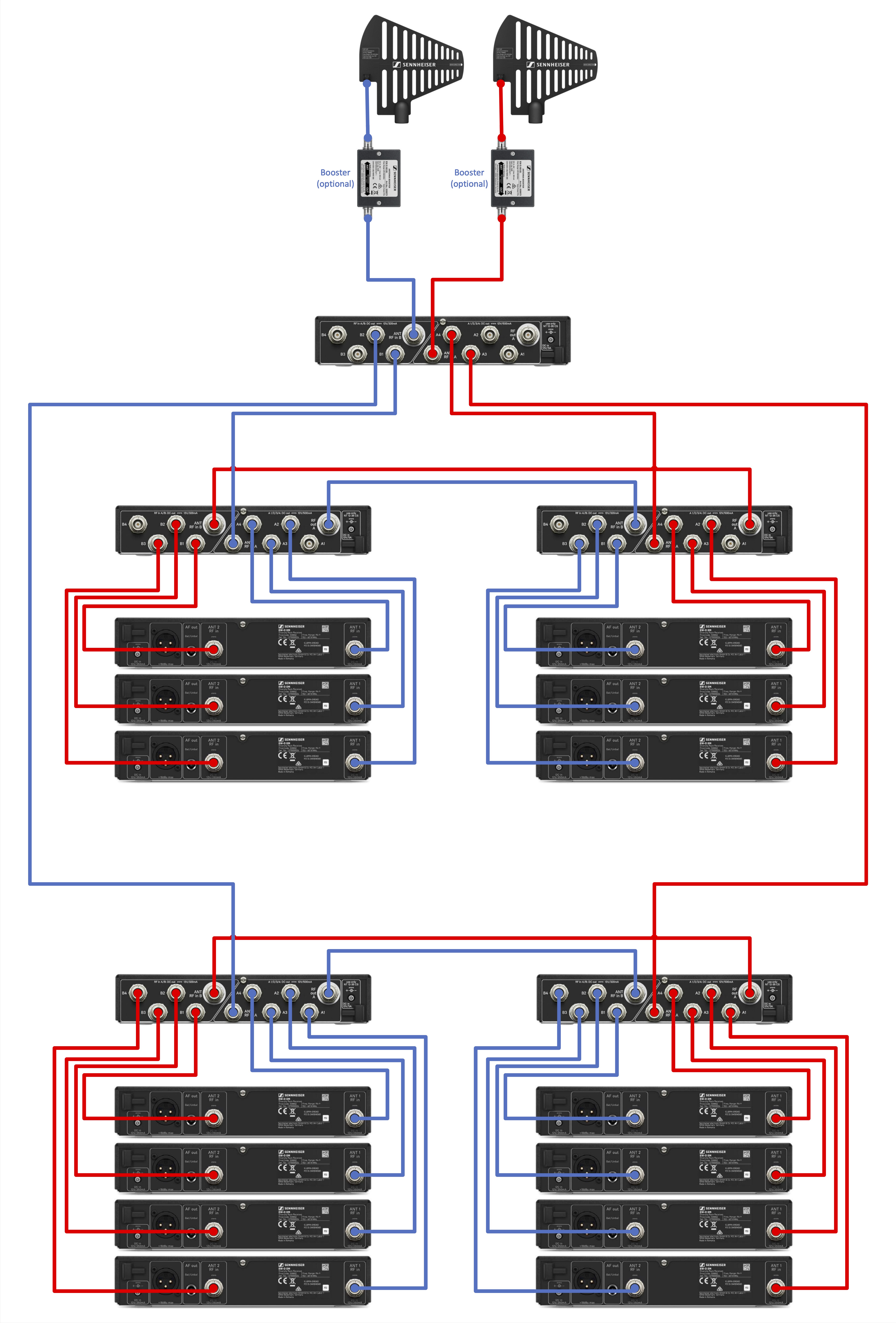

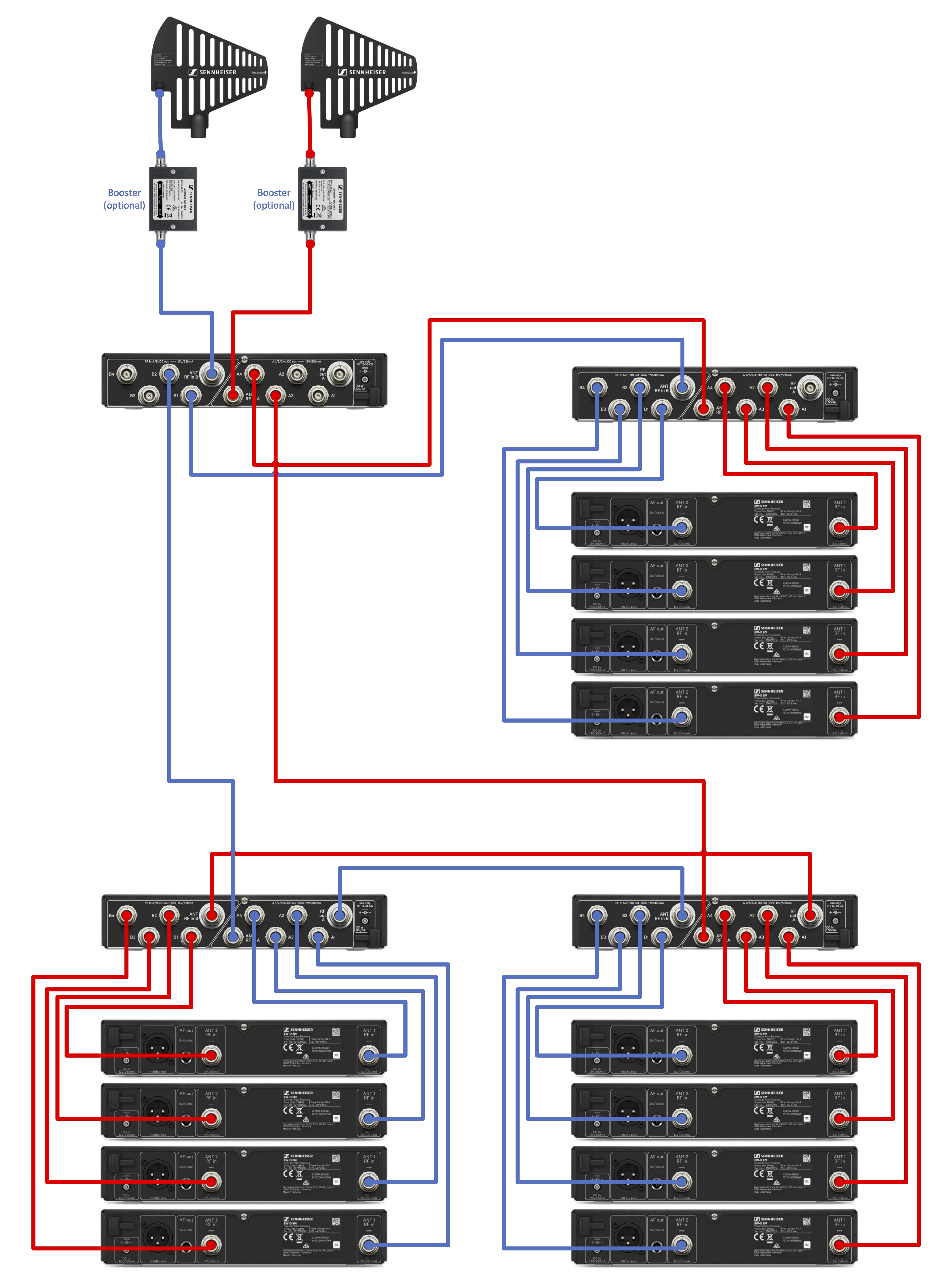

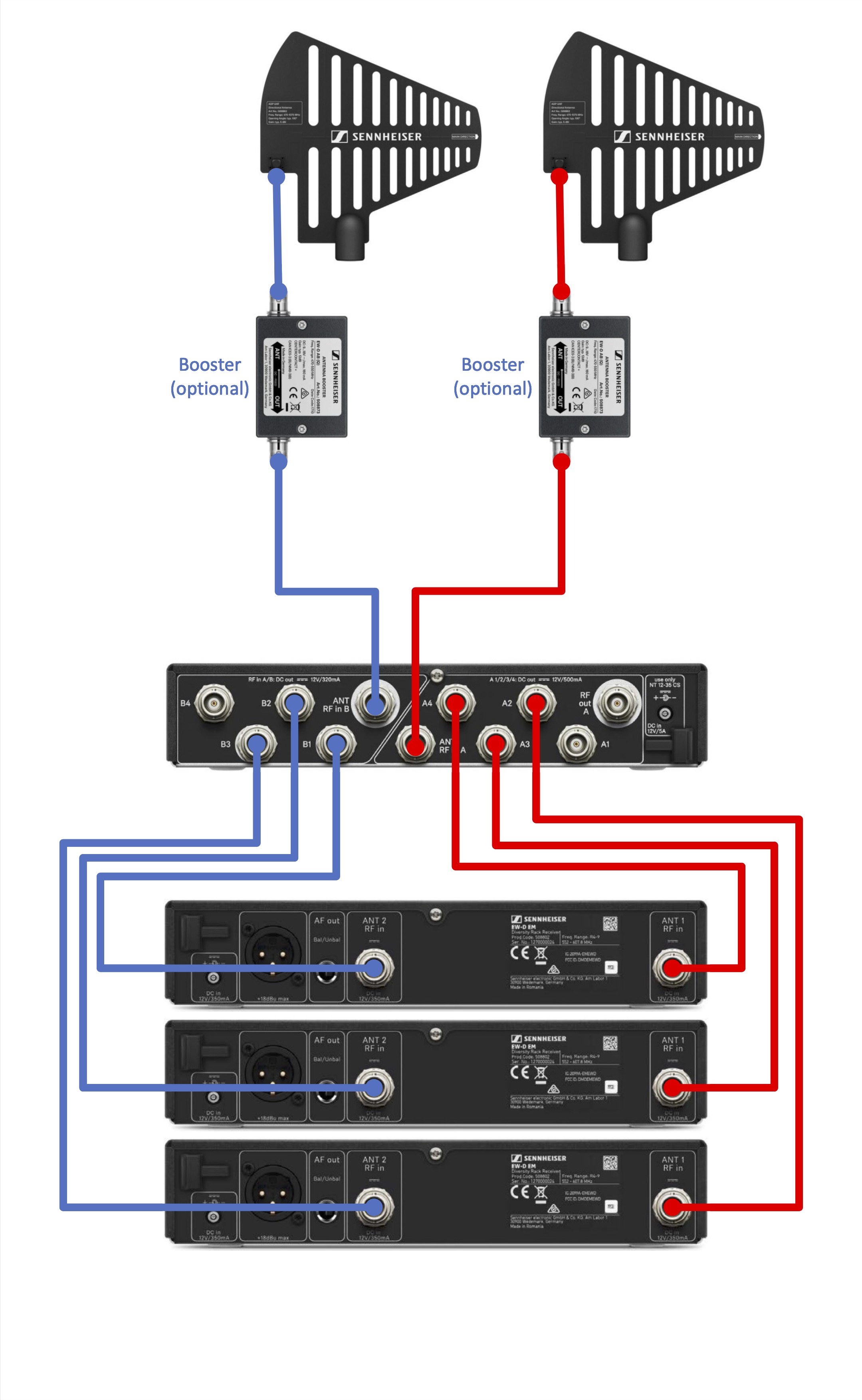

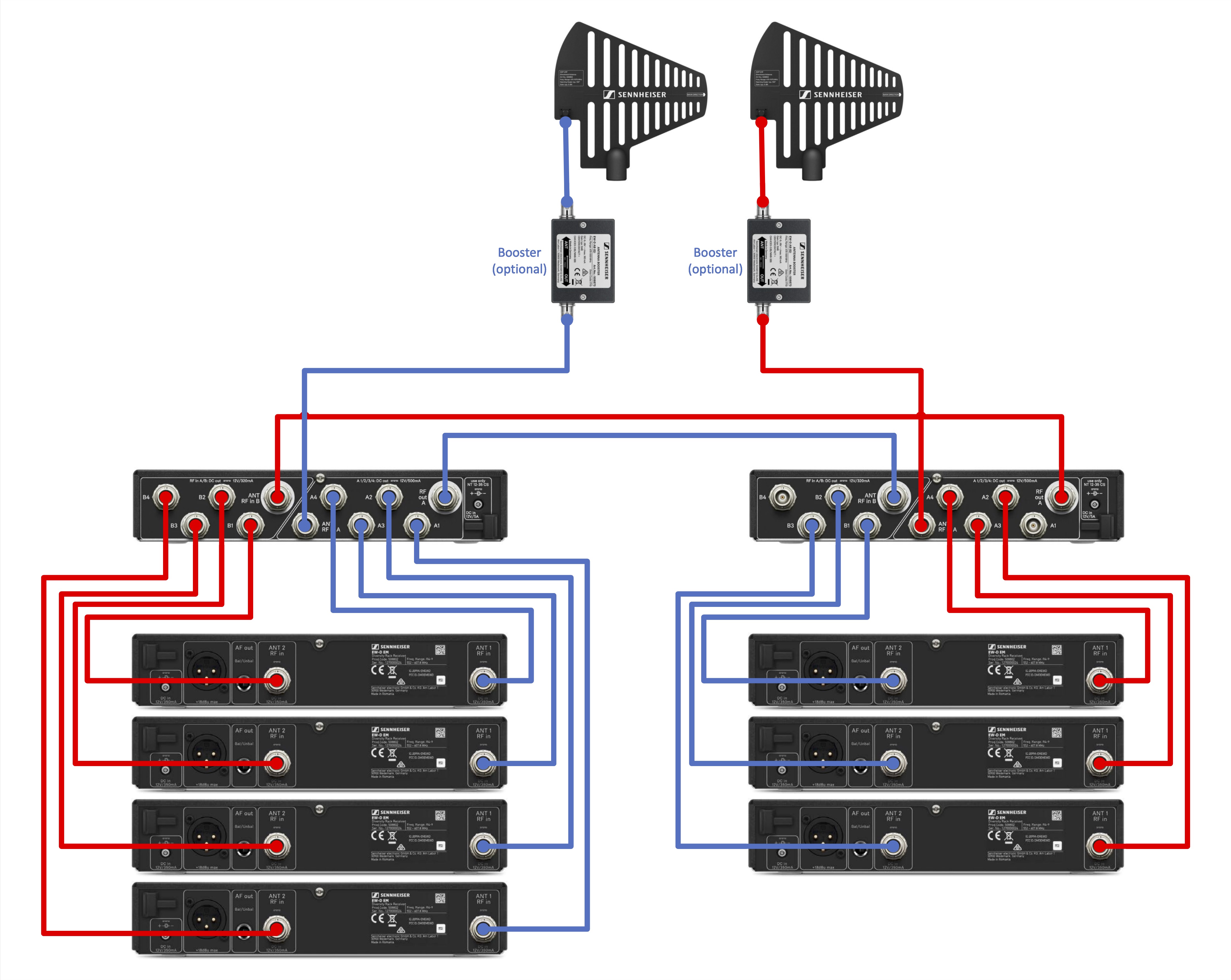

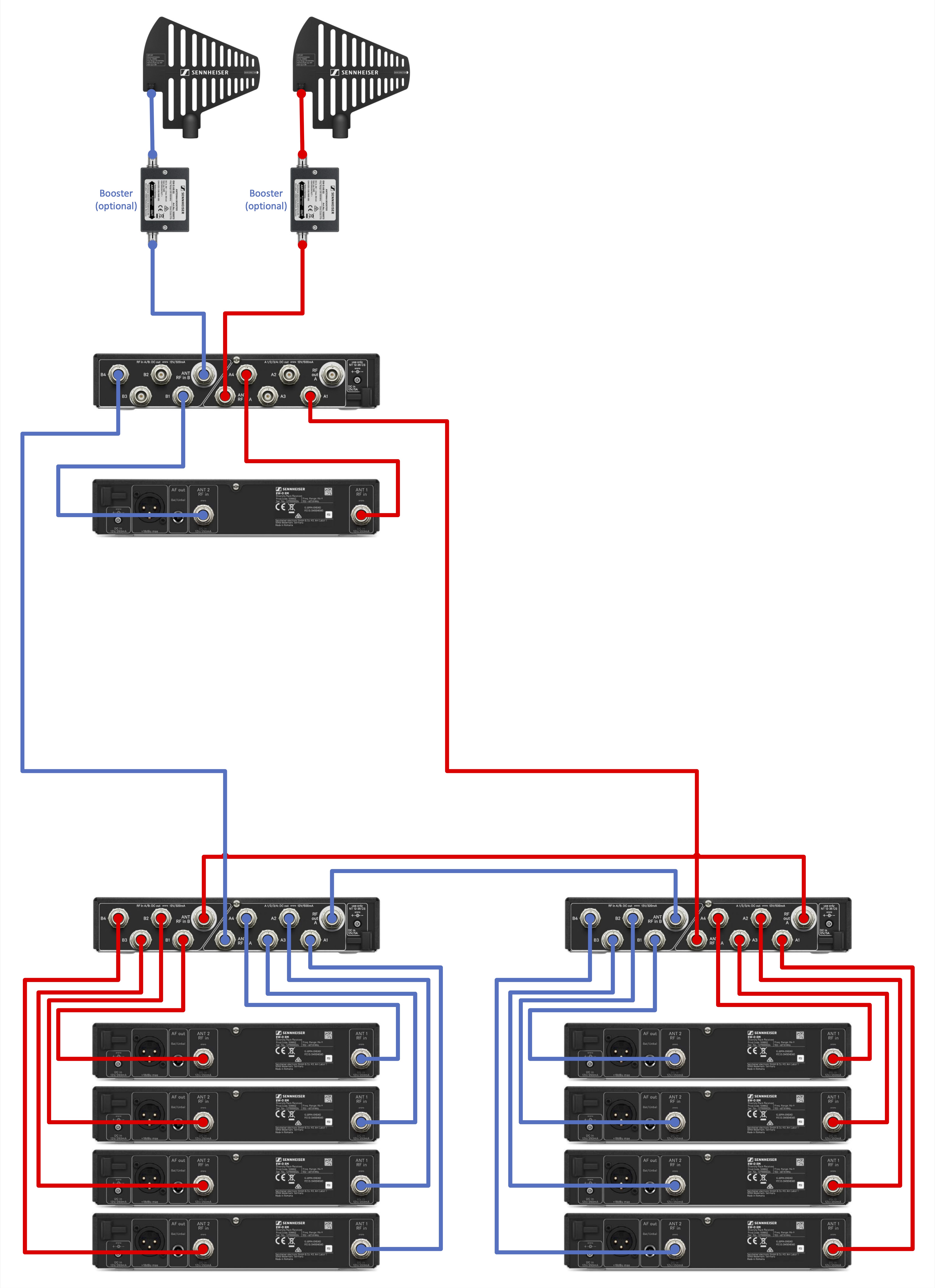

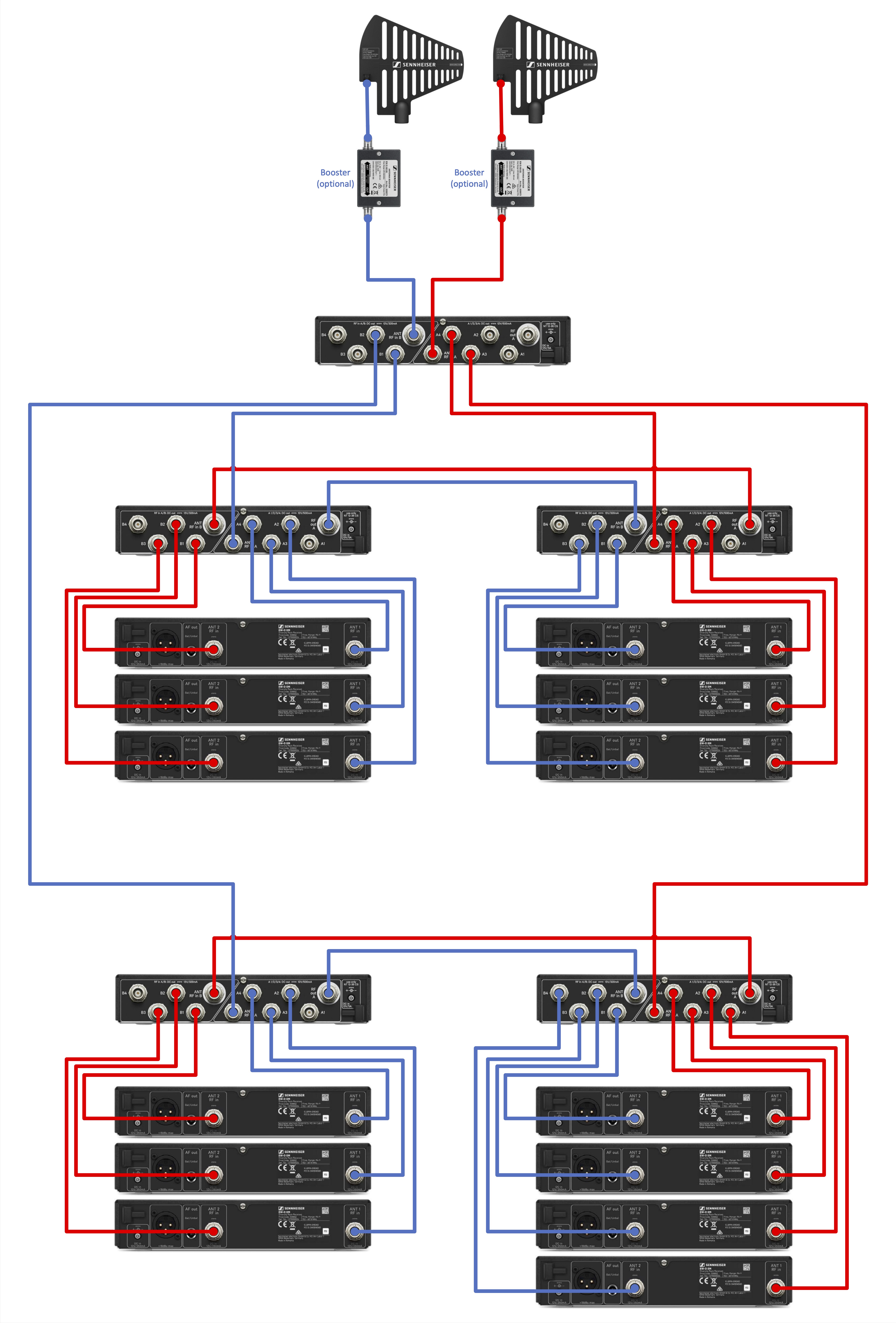

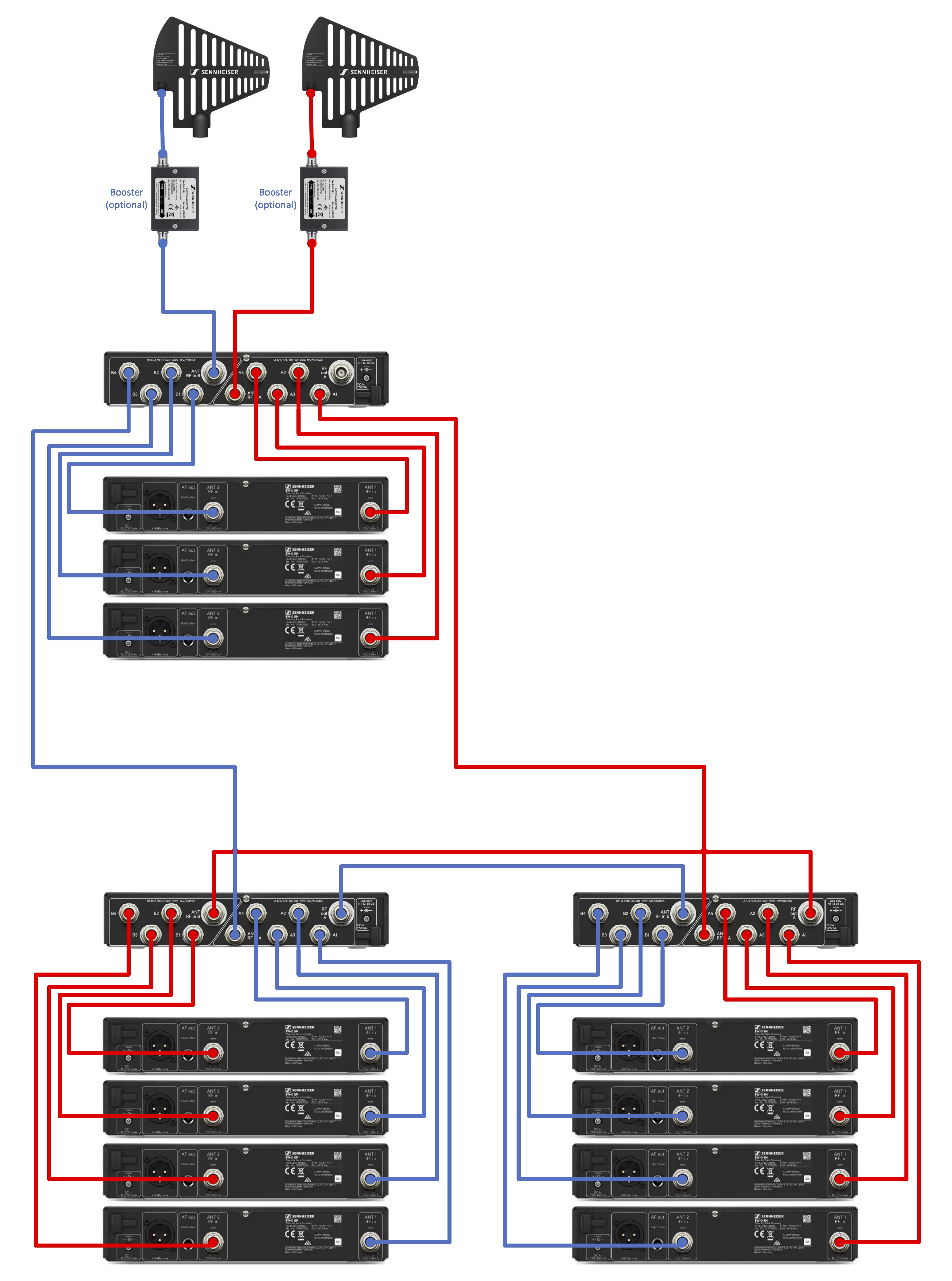

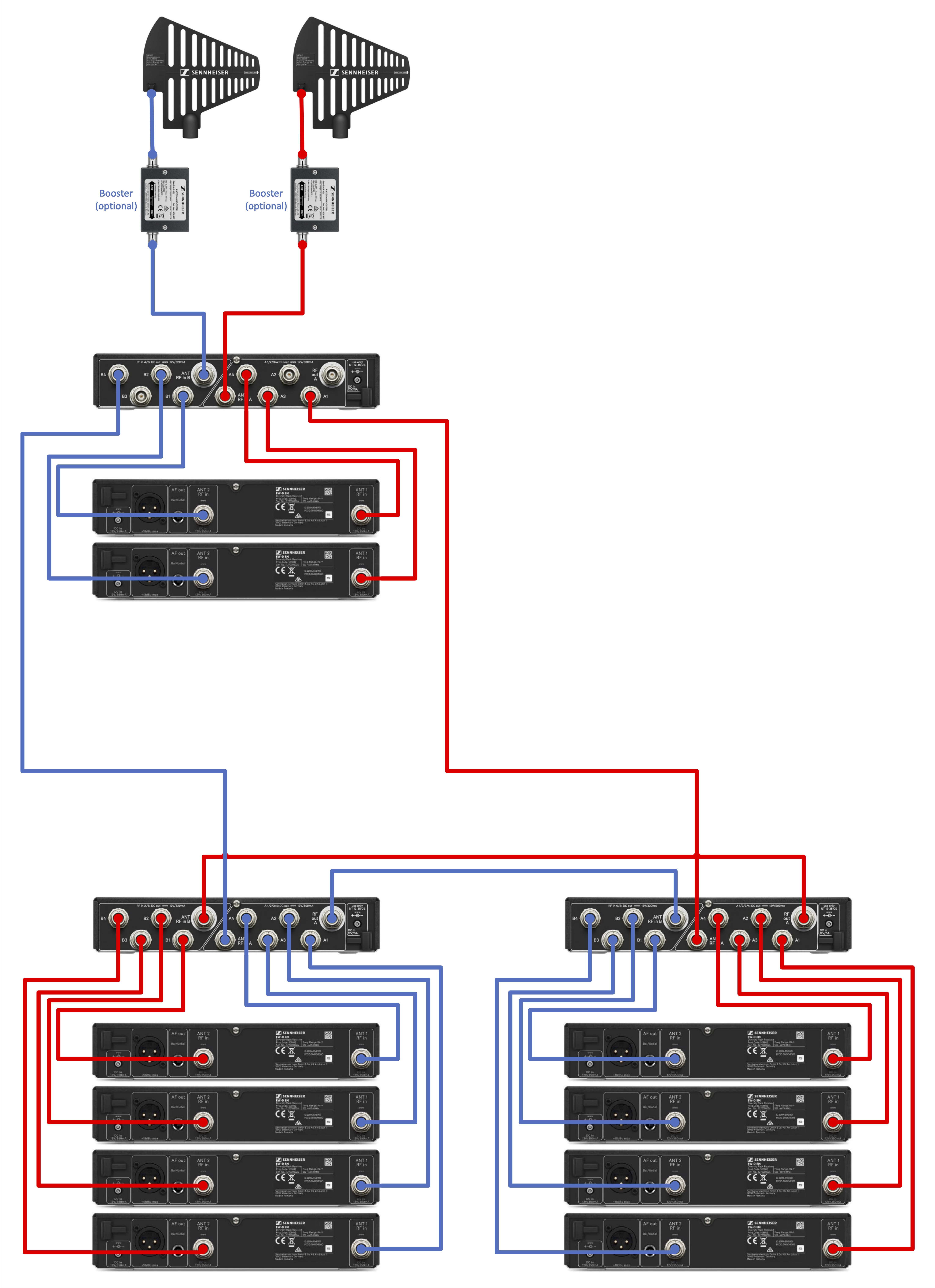

Hieronder vindt u afbeeldingen voor systemen van 3 kanalen tot 32 kanalen
