EW G4 안테나 분배 시스템 다이어그램

여러 대의 EW G4 수신기와 함께 안테나 분배 시스템을 사용하면 주요 이점이 있습니다. 각 수신기마다 별도의 안테나를 사용하는 대신, 분배 시스템을 통해 여러 수신기가 한 쌍의 안테나를 공유할 수 있어 설치가 간소화되고 RF 성능이 향상되며 확장성이 개선됩니다.

자세한 내용은 다음 문서를 참조하세요:

• EW G3/G4 다채널 시스템
• 무선 마이크로폰 - 안테나 분배 시스템
• 안테나 케이블 및 안테나 부스터

참고: 다채널 시스템은 긴 케이블 사용 시 성능 문제를 피하기 위해 신중한 안테나 설계, 배치 및 케이블 손실 계산이 필요합니다. 안내가 필요하면 지원팀에 문의하세요.

원래 EW G4 안테나 스플리터인 ASA 214는 완전히 호환되는 EW-D ASA로 대체되었습니다.

아래는 4채널, 8채널 및 16채널  안테나 분배 시스템 다이어그램입니다.
첨부 파일에는 3채널부터 32채널 시스템까지의 다이어그램이 포함되어 있습니다.

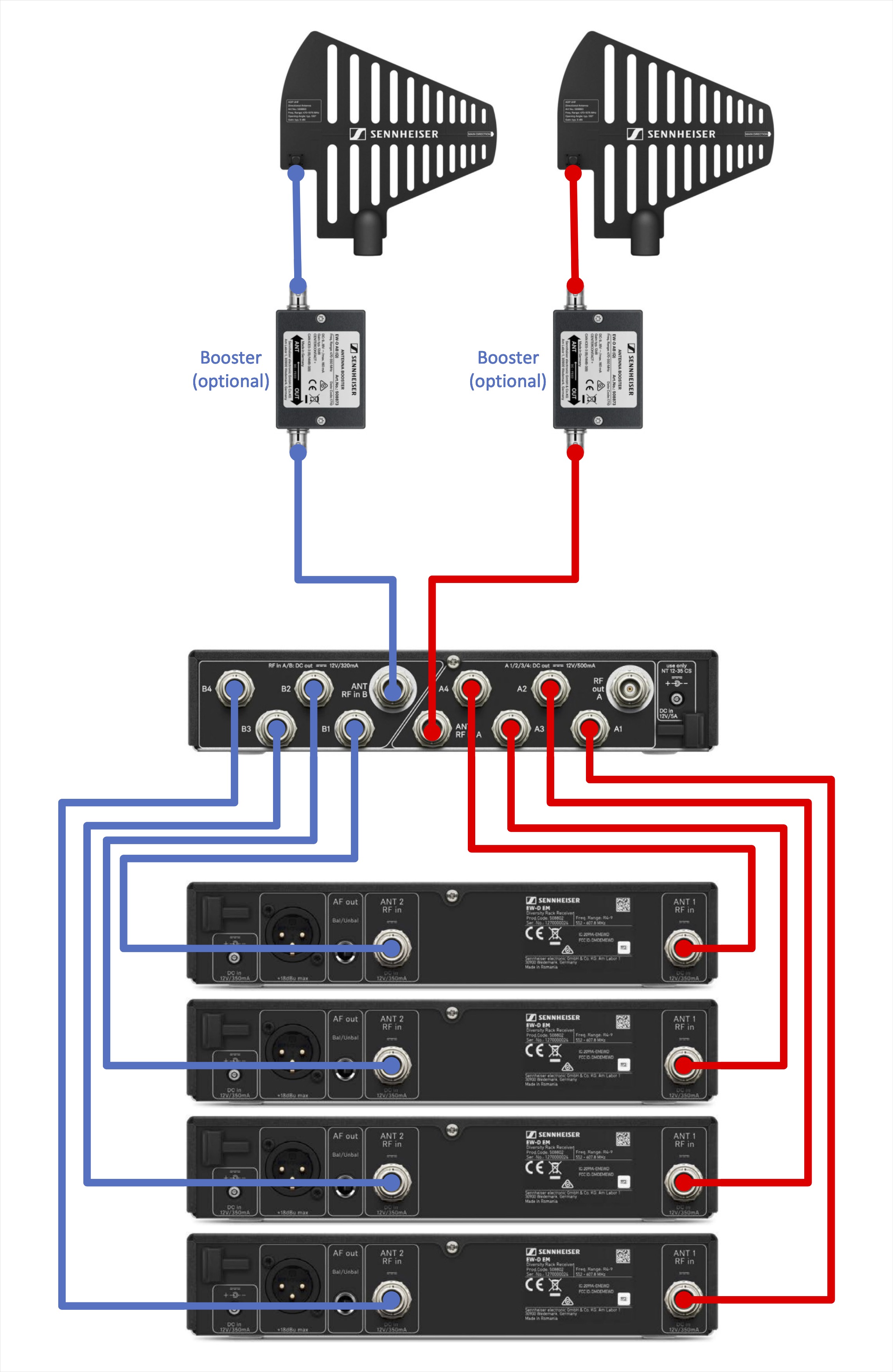

4채널 시스템:

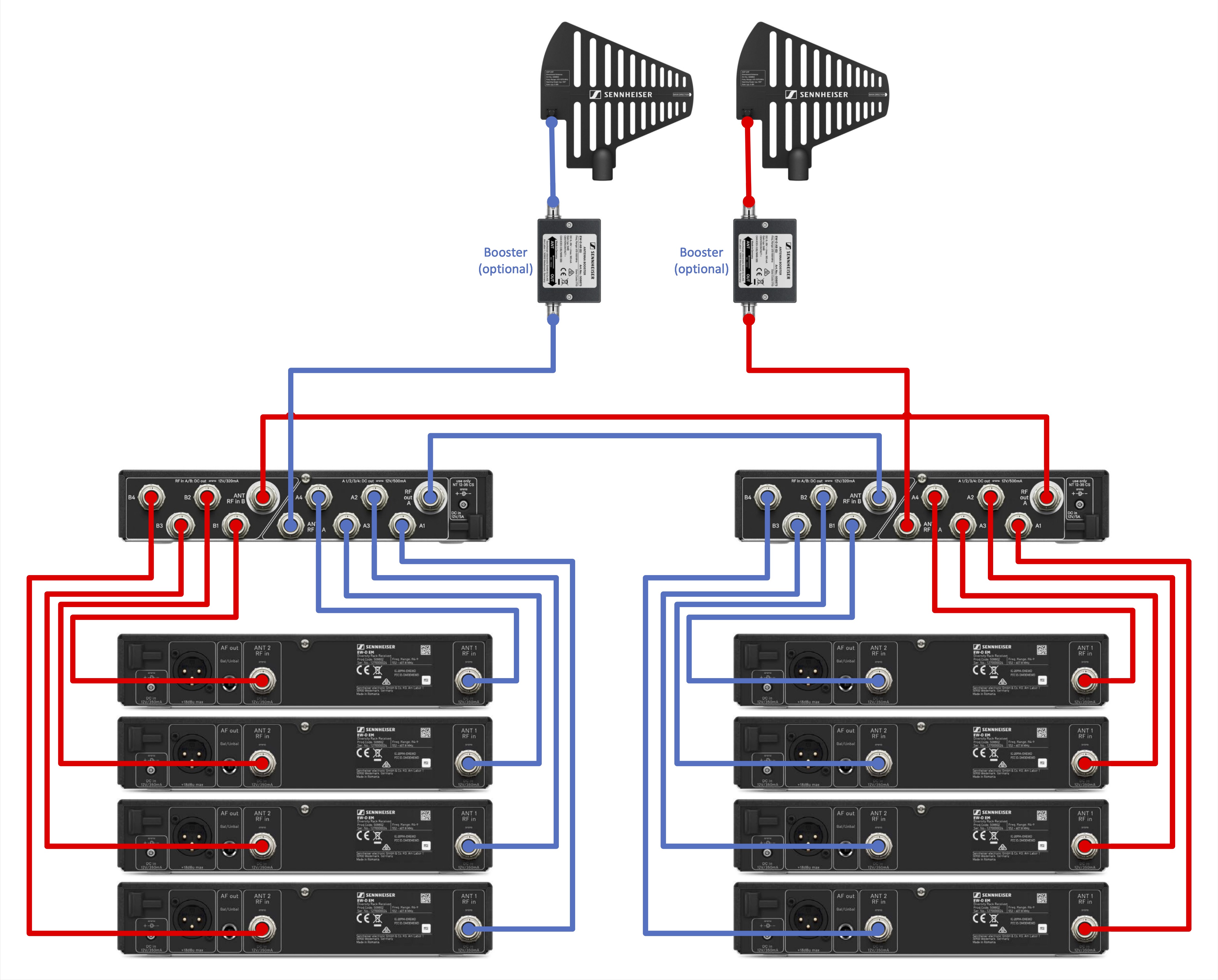

8채널 시스템:

16채널 시스템:


첨부 파일:

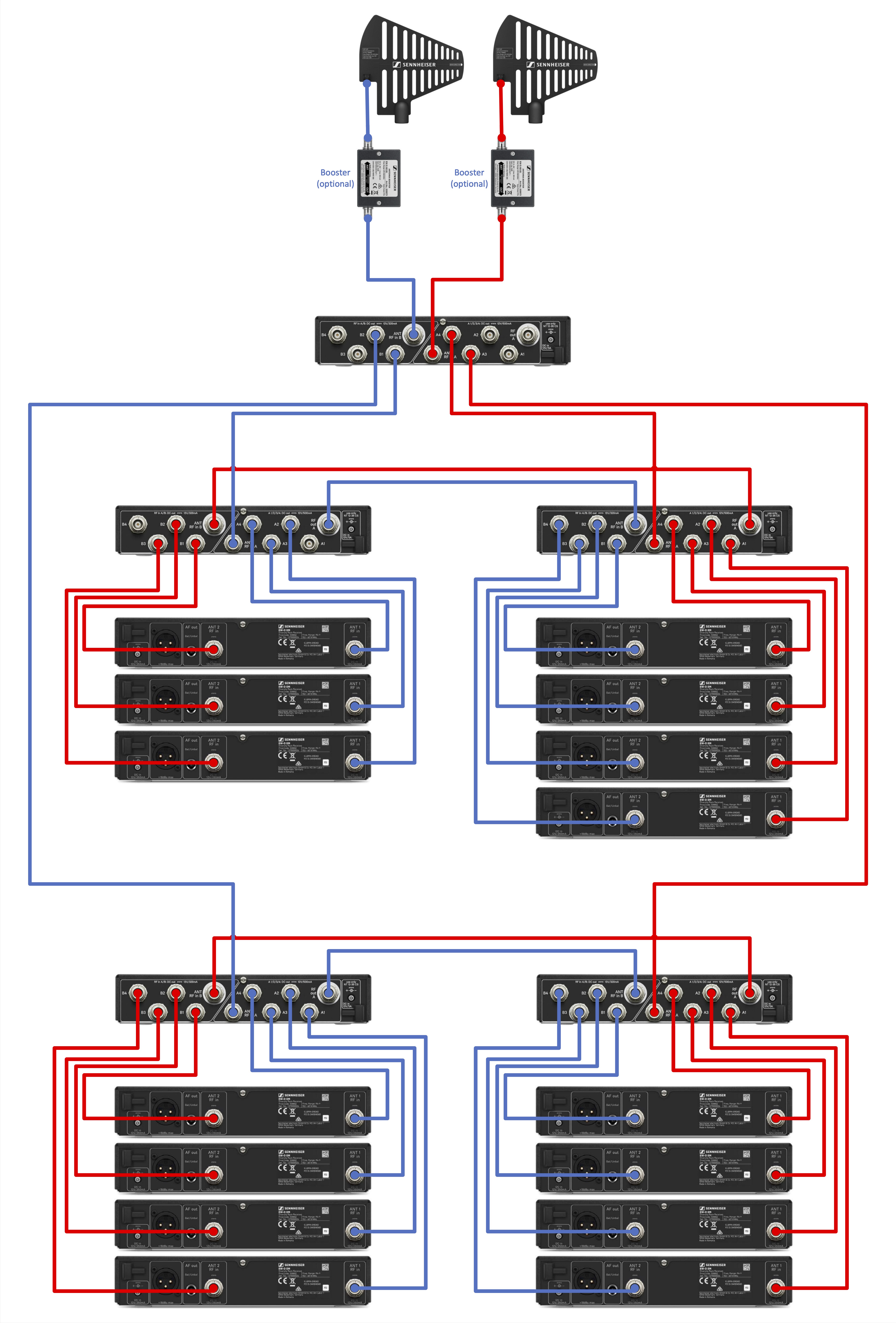

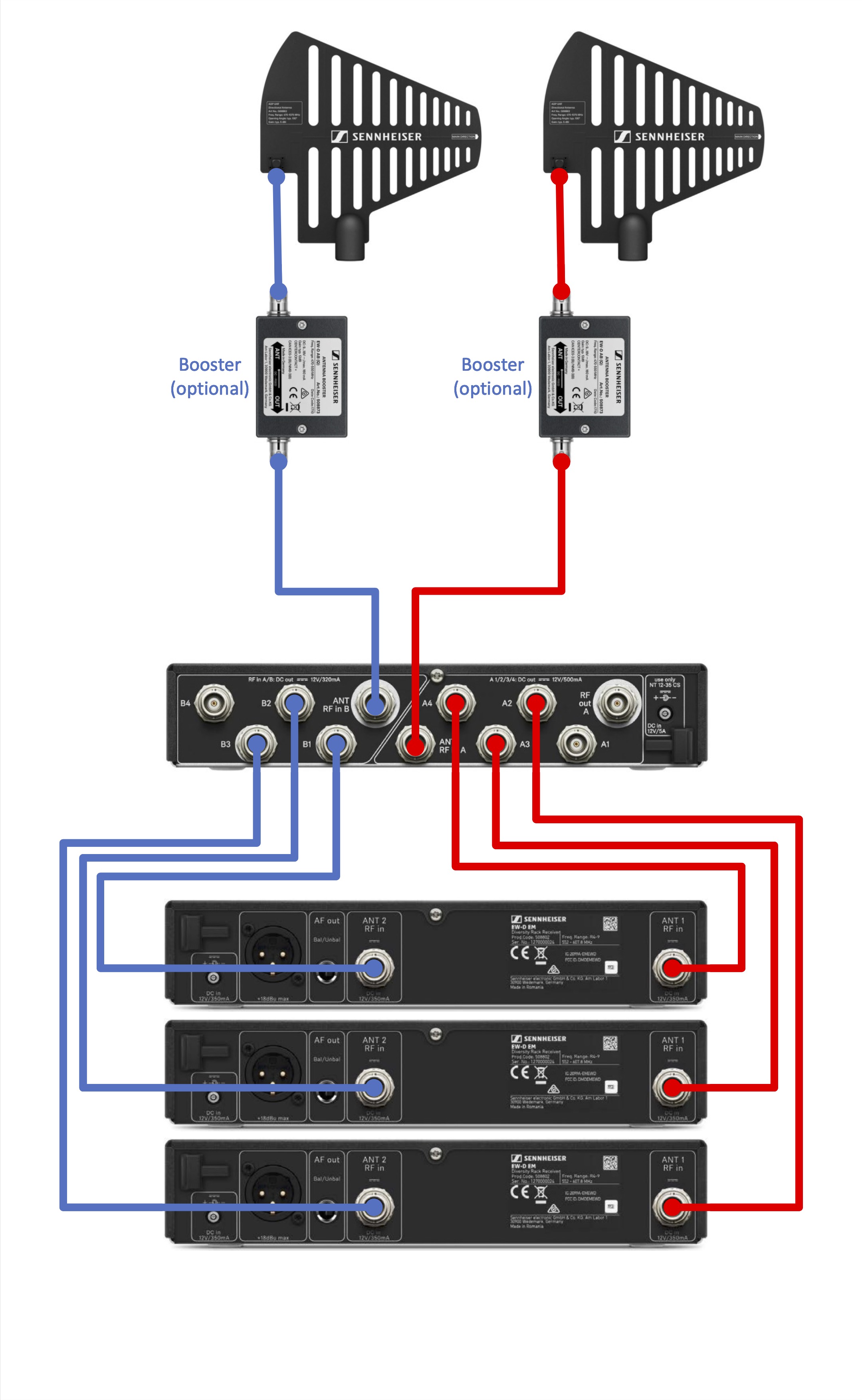

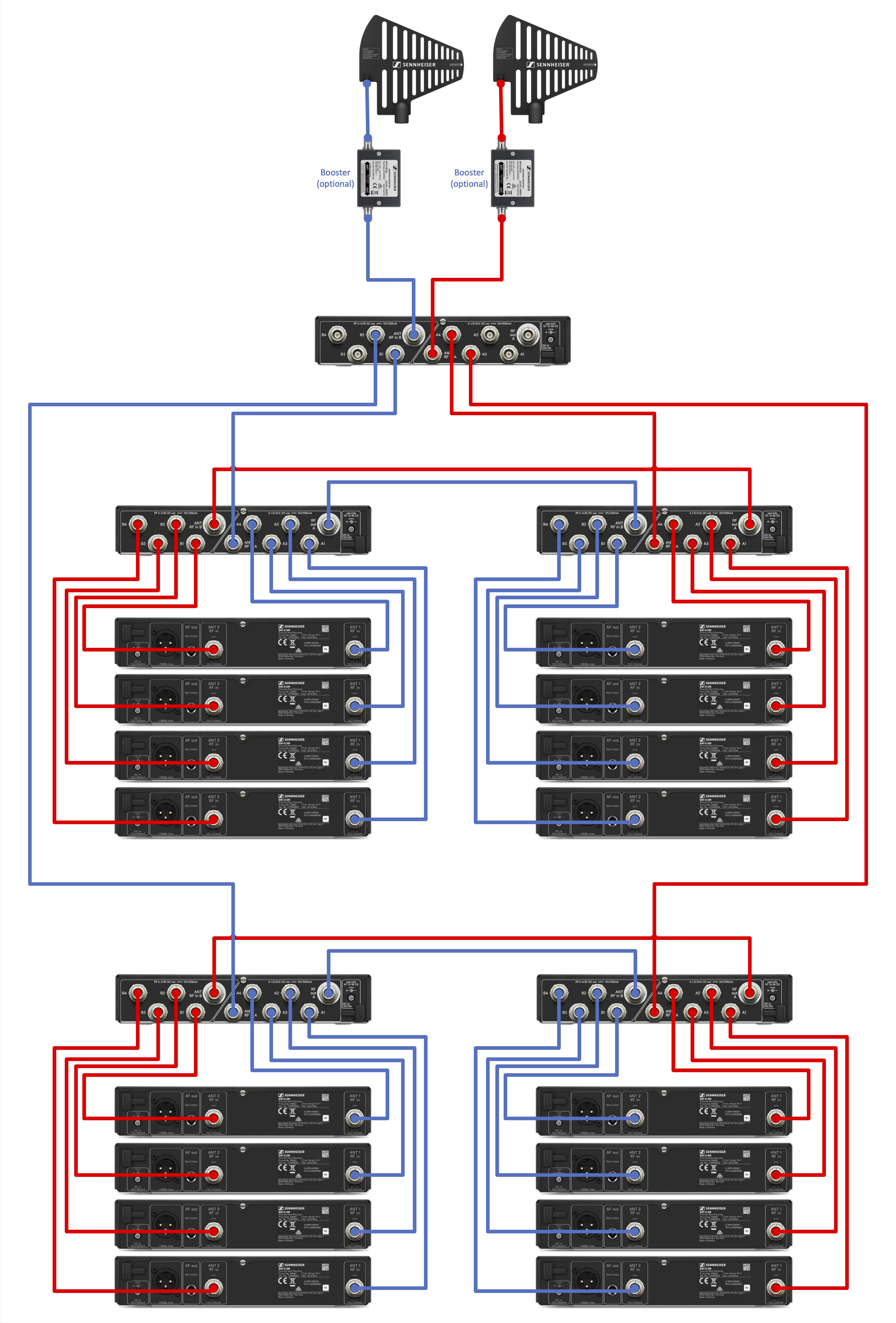

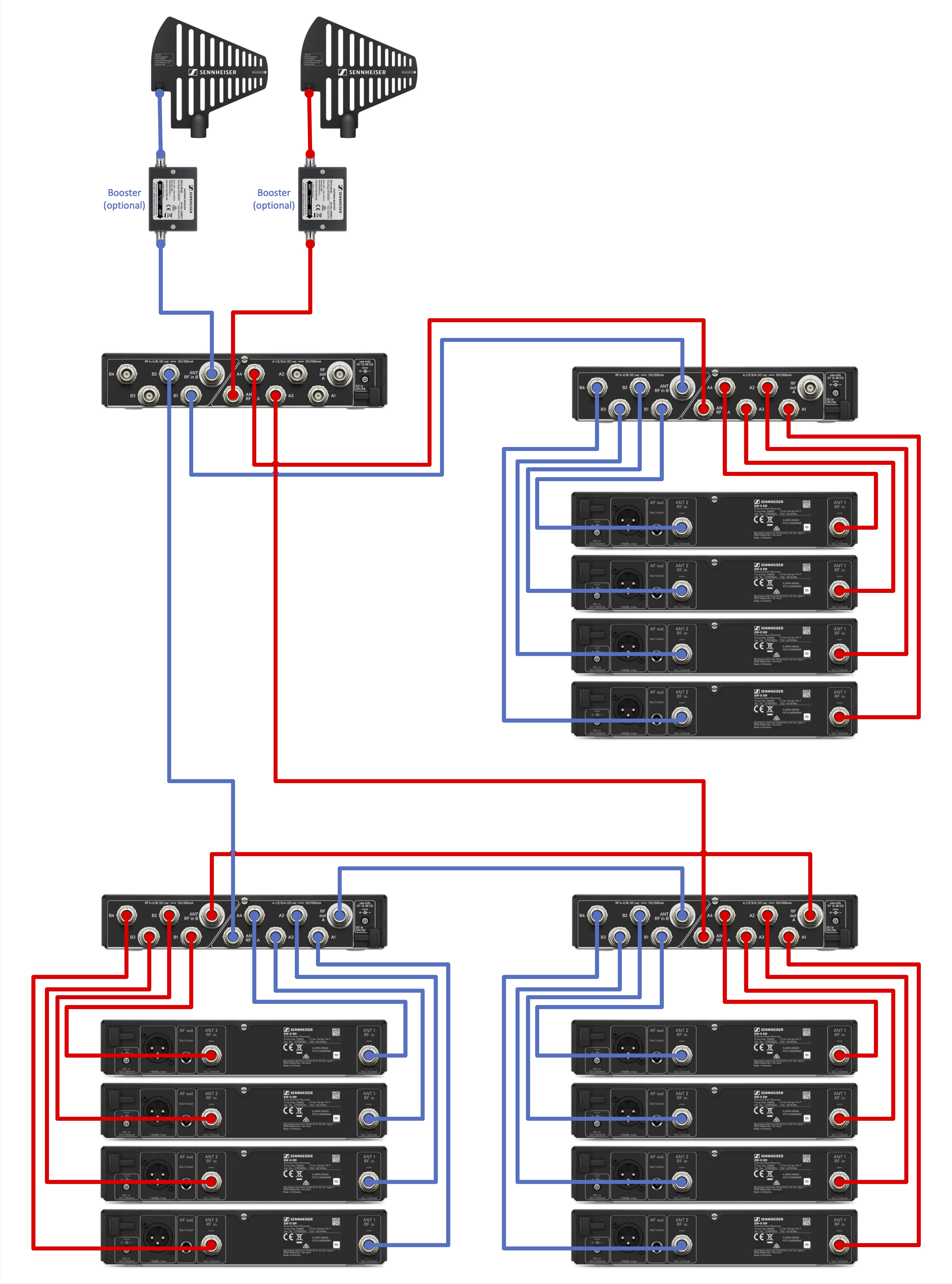

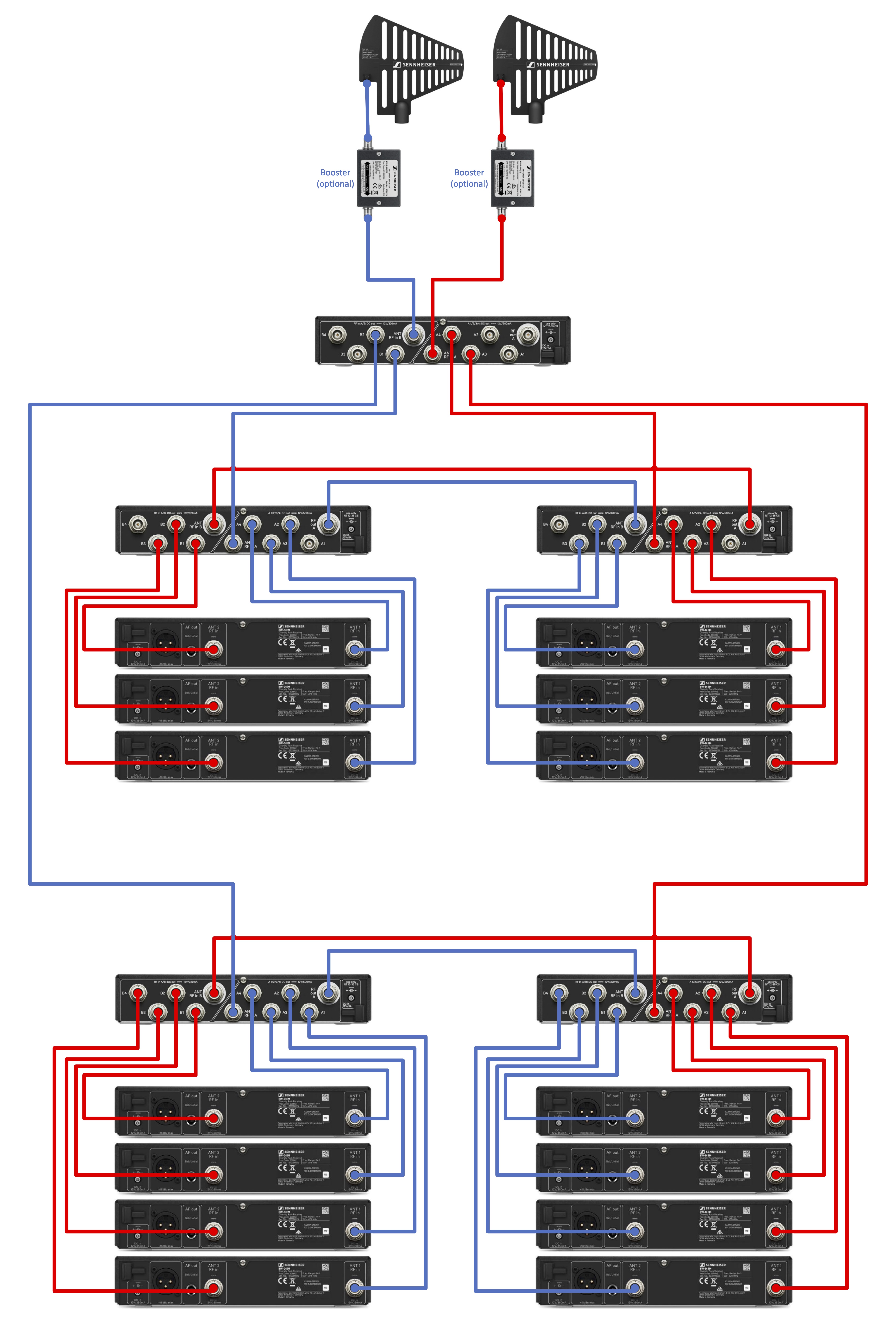

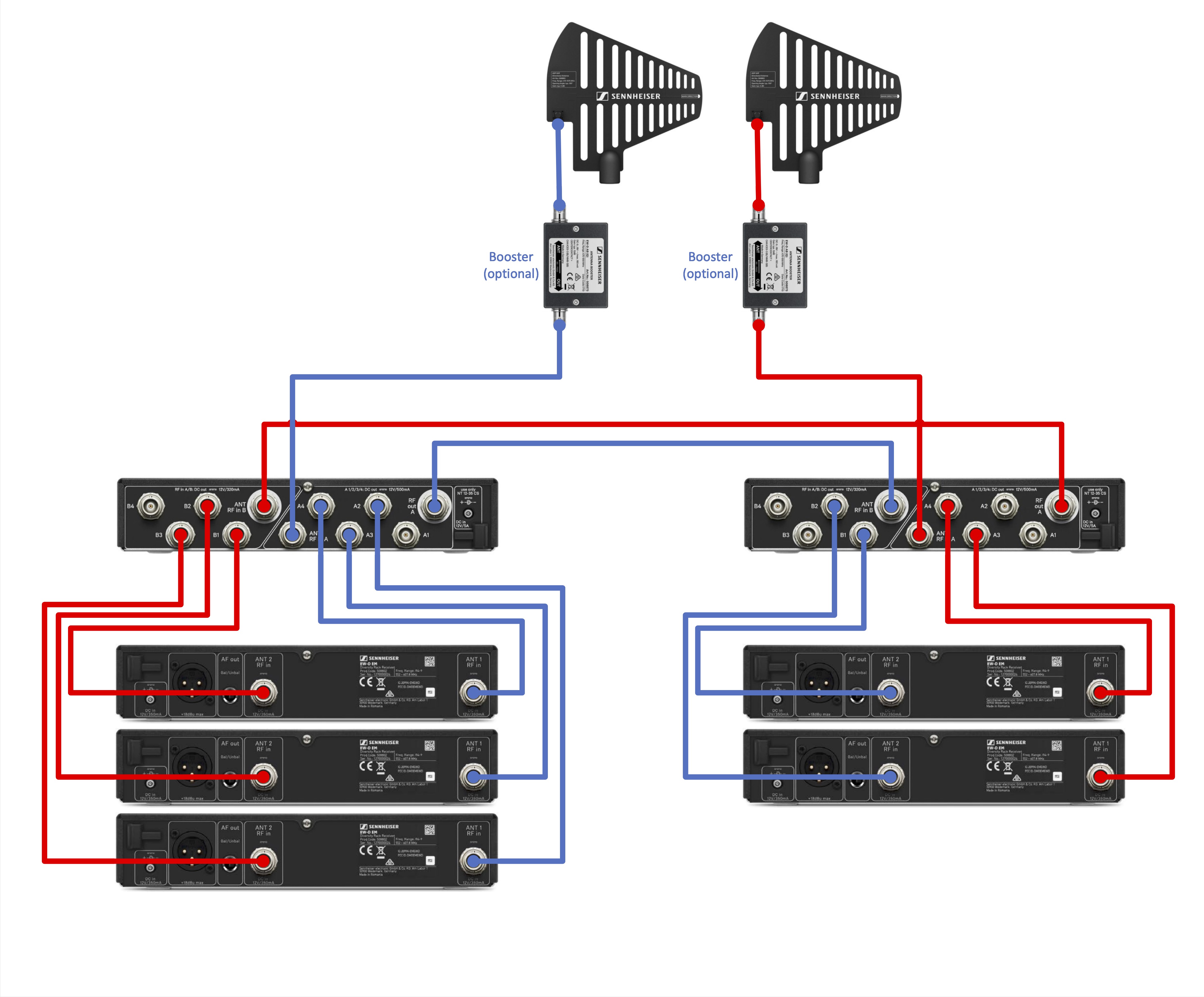

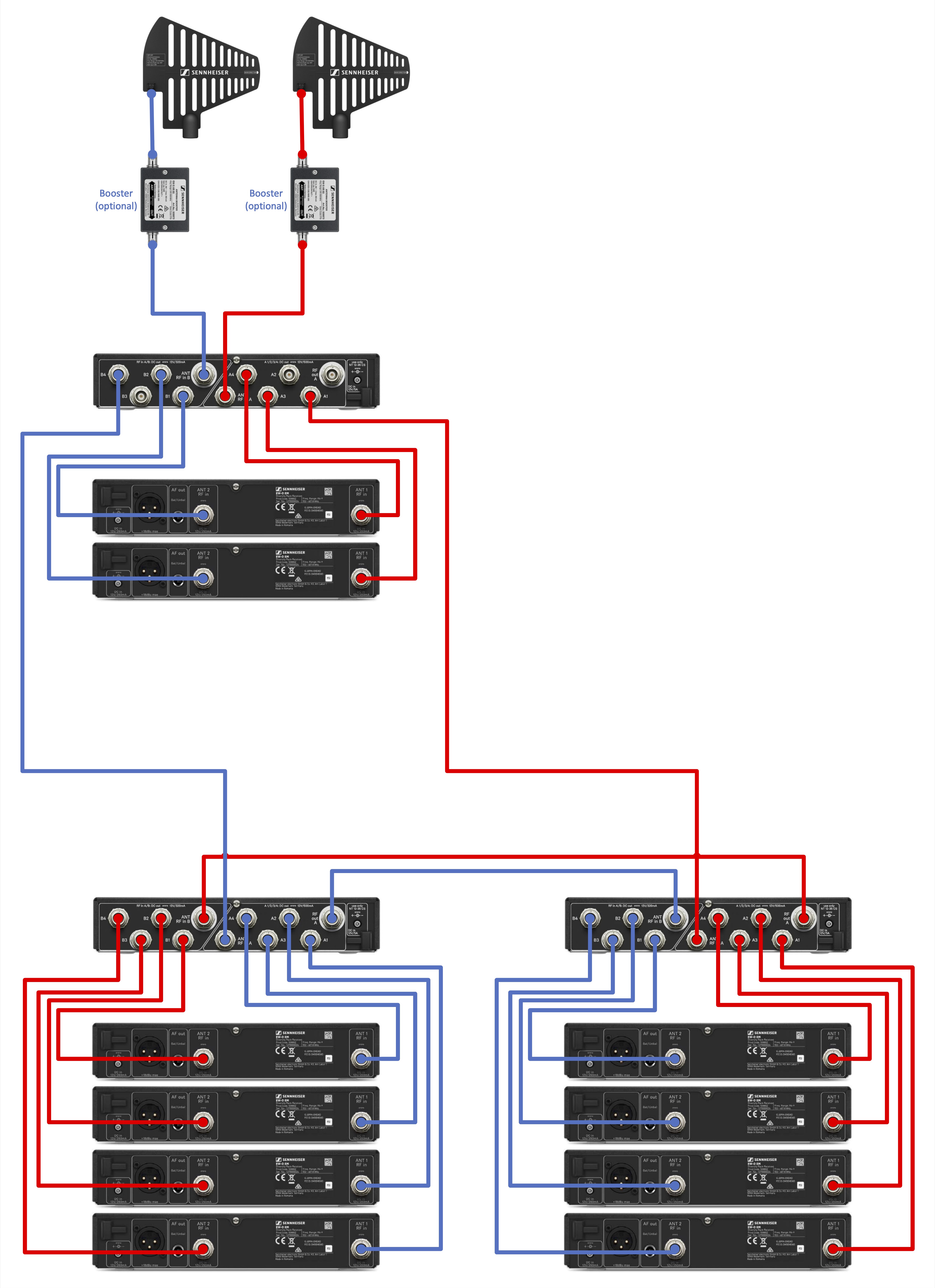

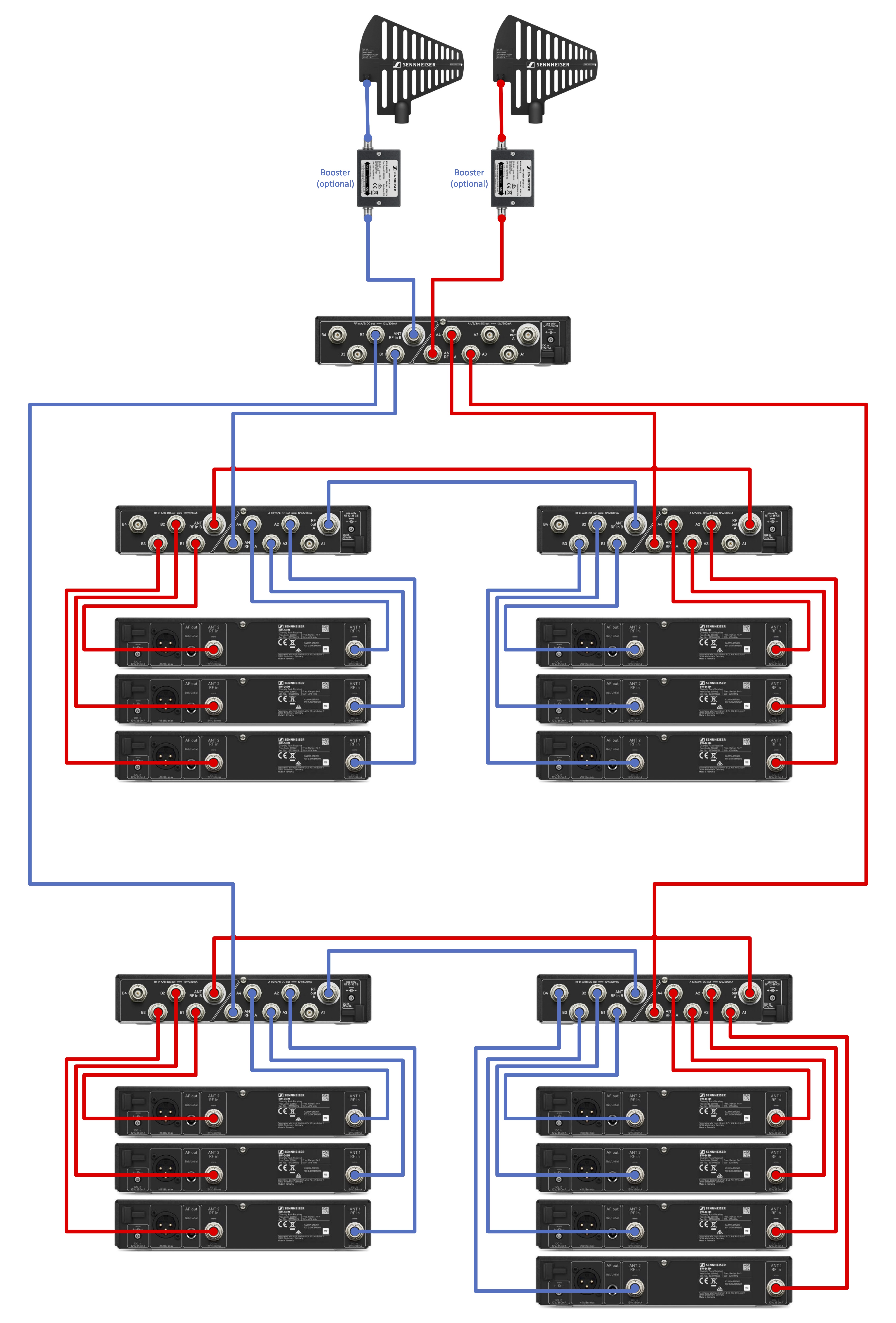

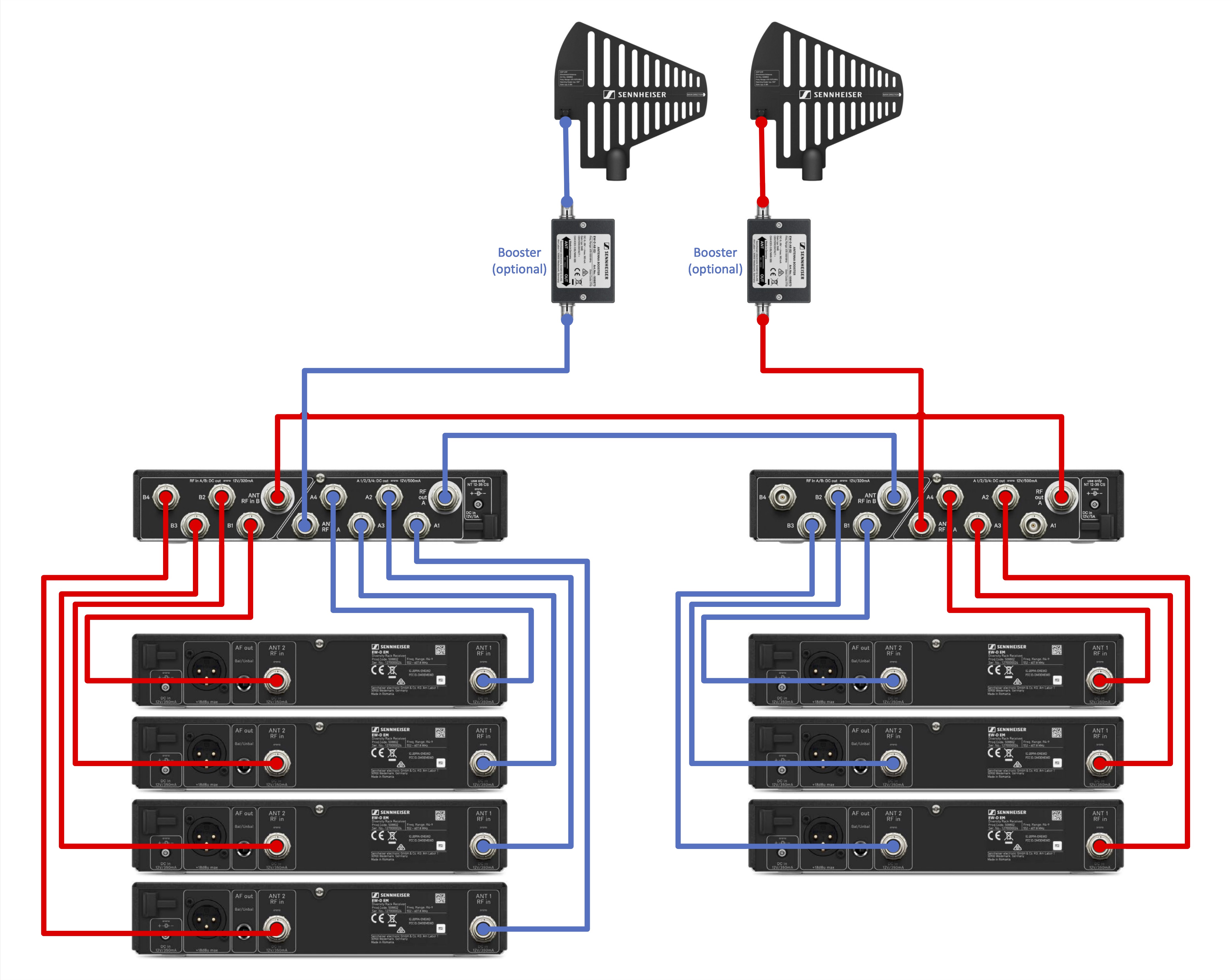

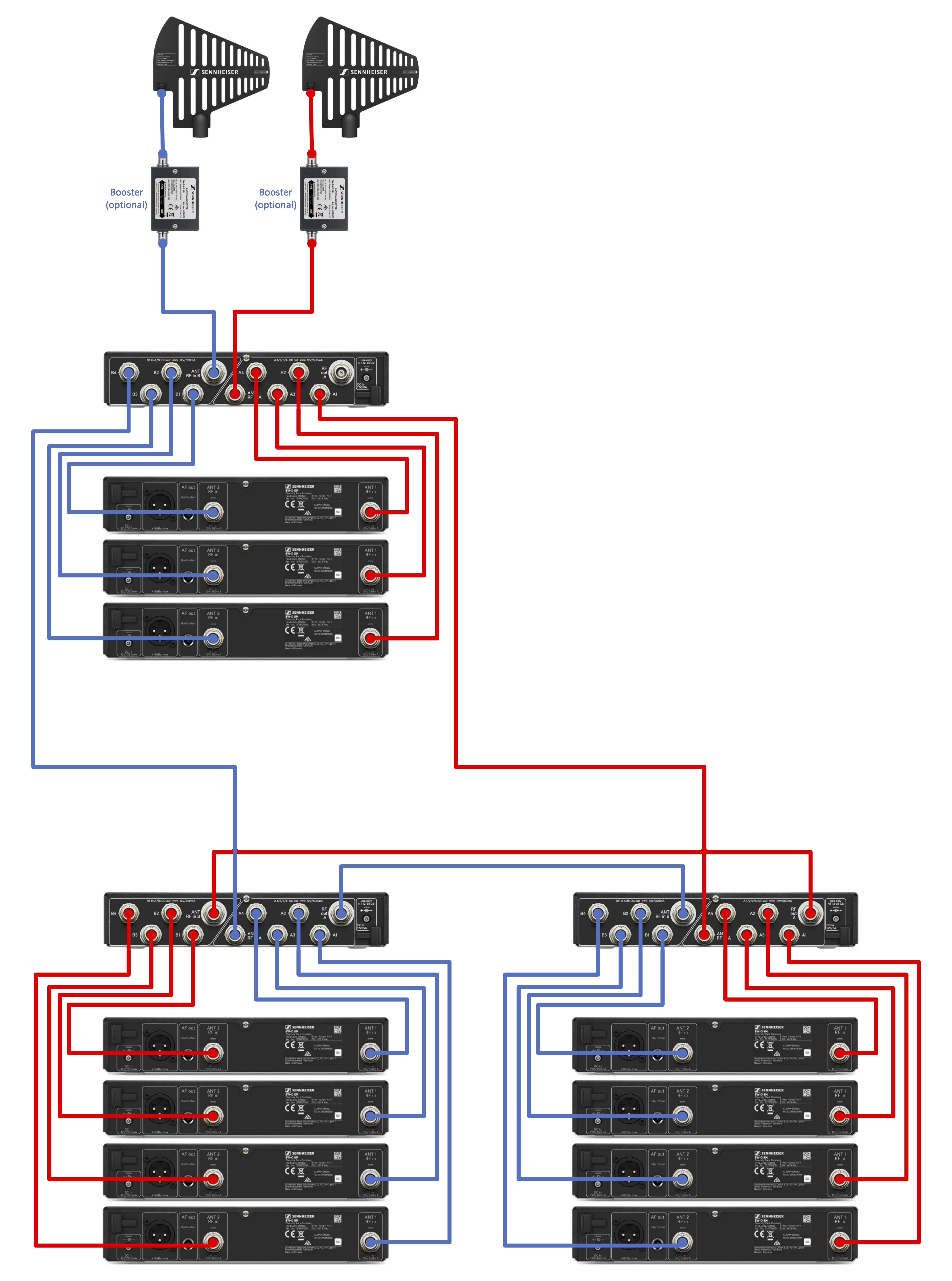

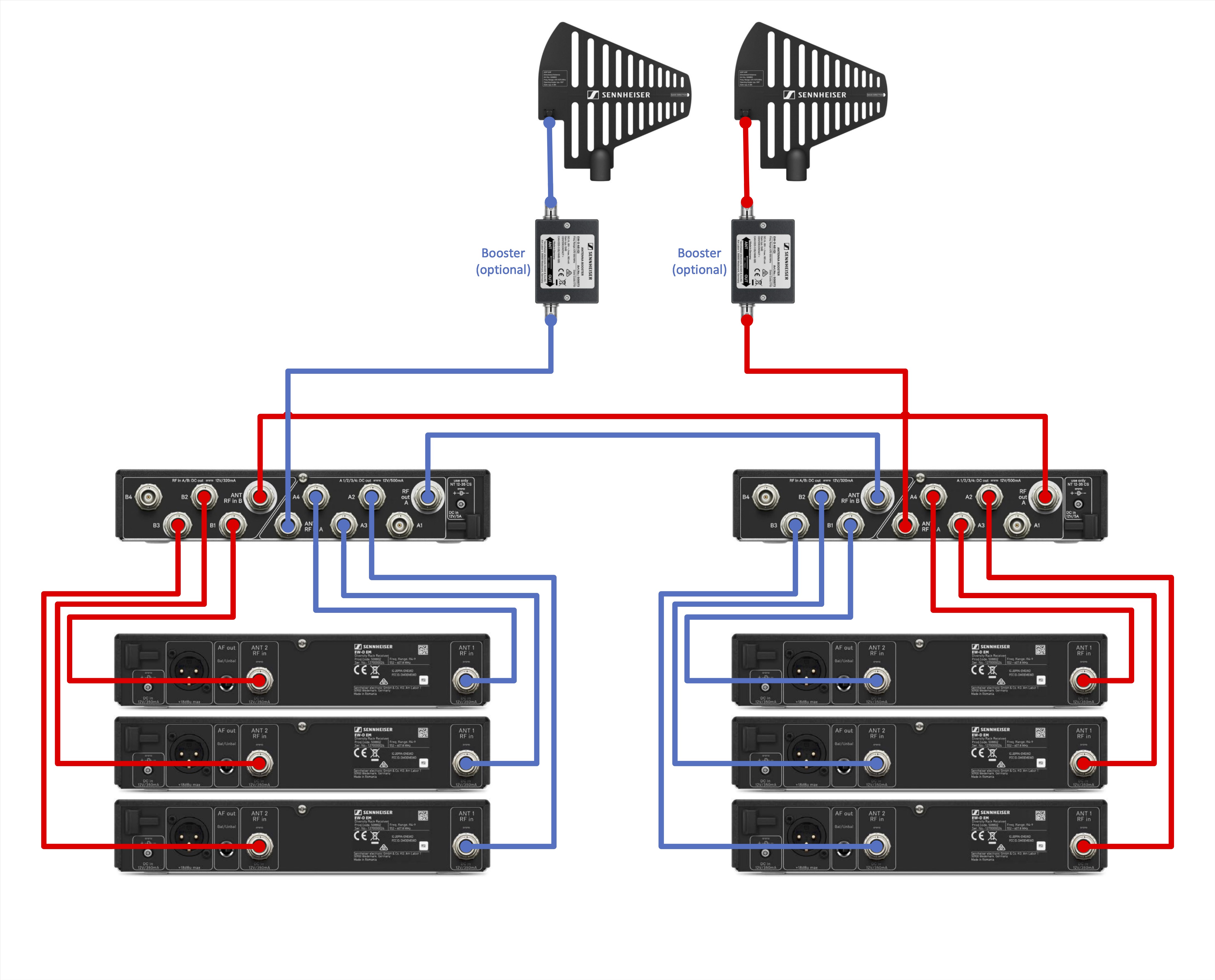

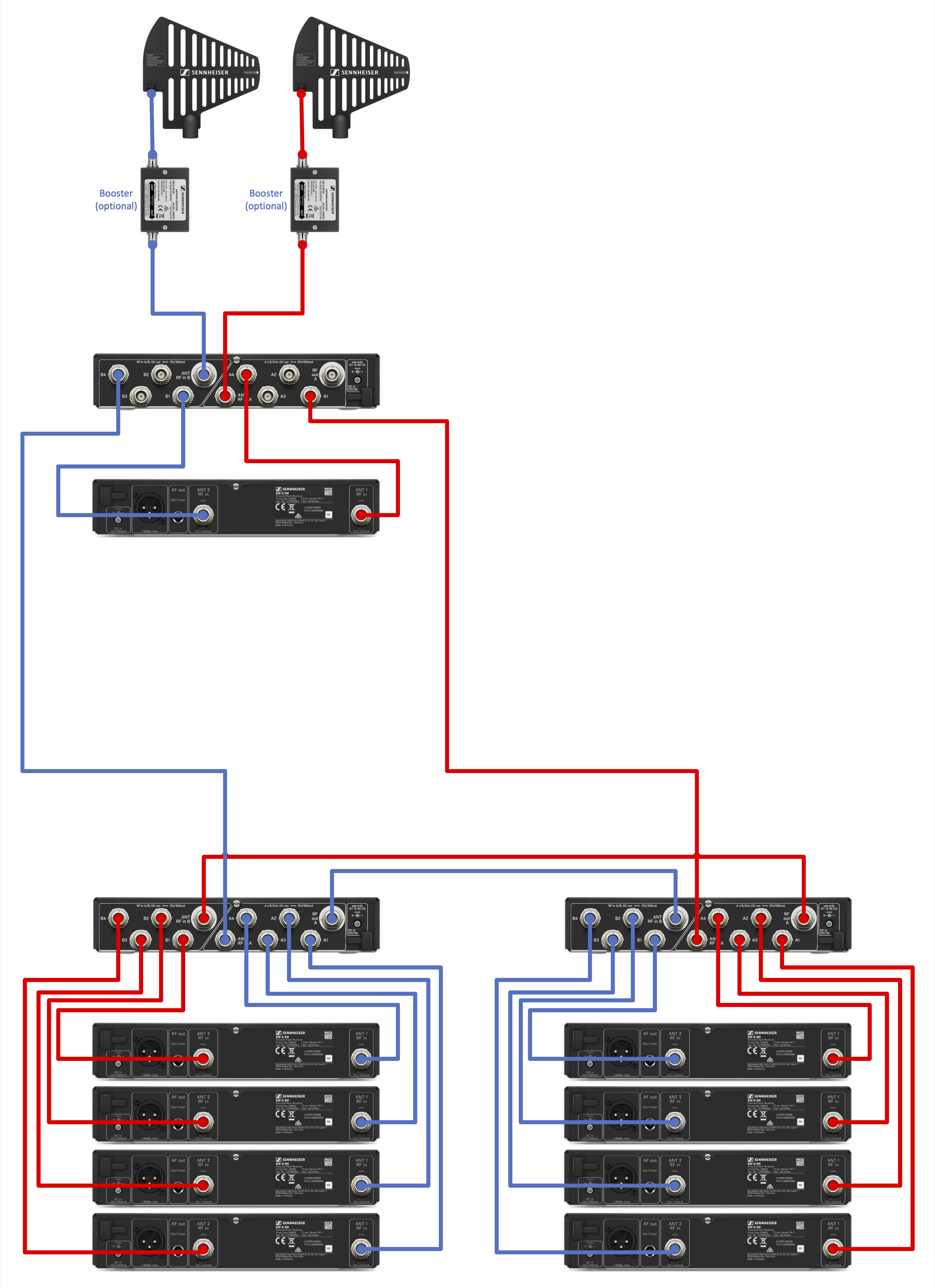

아래에서 3채널부터 32채널 시스템까지의 이미지를 확인할 수 있습니다.
