Die Verwendung von Antennen-Verteilungssystemen mit mehreren EW G4 Empfängern bietet wichtige Vorteile. Anstatt separate Antennen für jeden Empfänger zu verwenden, ermöglicht ein Verteilungssystem mehreren Empfängern, ein Paar Antennen gemeinsam zu nutzen, was die Einrichtung vereinfacht, die RF-Leistung verbessert und die Skalierbarkeit erhöht.
Weitere Informationen finden Sie in diesen Artikeln:
- EW G3/G4 Multikanal-Systeme
- Kabellose Mikrofone - Antennen-Verteilungssysteme
- Antennenkabel und Antennenverstärker
Hinweis: Multikanal-Systeme benötigen eine sorgfältige Antennengestaltung, Platzierung und Kabelverlustberechnung, um Leistungsprobleme bei langen Kabeln zu vermeiden. Kontaktieren Sie unseren Support für Beratung.
Der ursprüngliche EW G4 Antennen-Splitter, ASA 214, wurde durch den voll kompatiblen EW-D ASA ersetzt.
Nachfolgend finden Sie Diagramme für Antennen-Verteilungssysteme für 4 Kanäle, 8 Kanäle und 16 Kanäle
In den Anhängen finden Sie Diagramme für 3 Kanäle bis hin zu 32 Kanal-Systemen

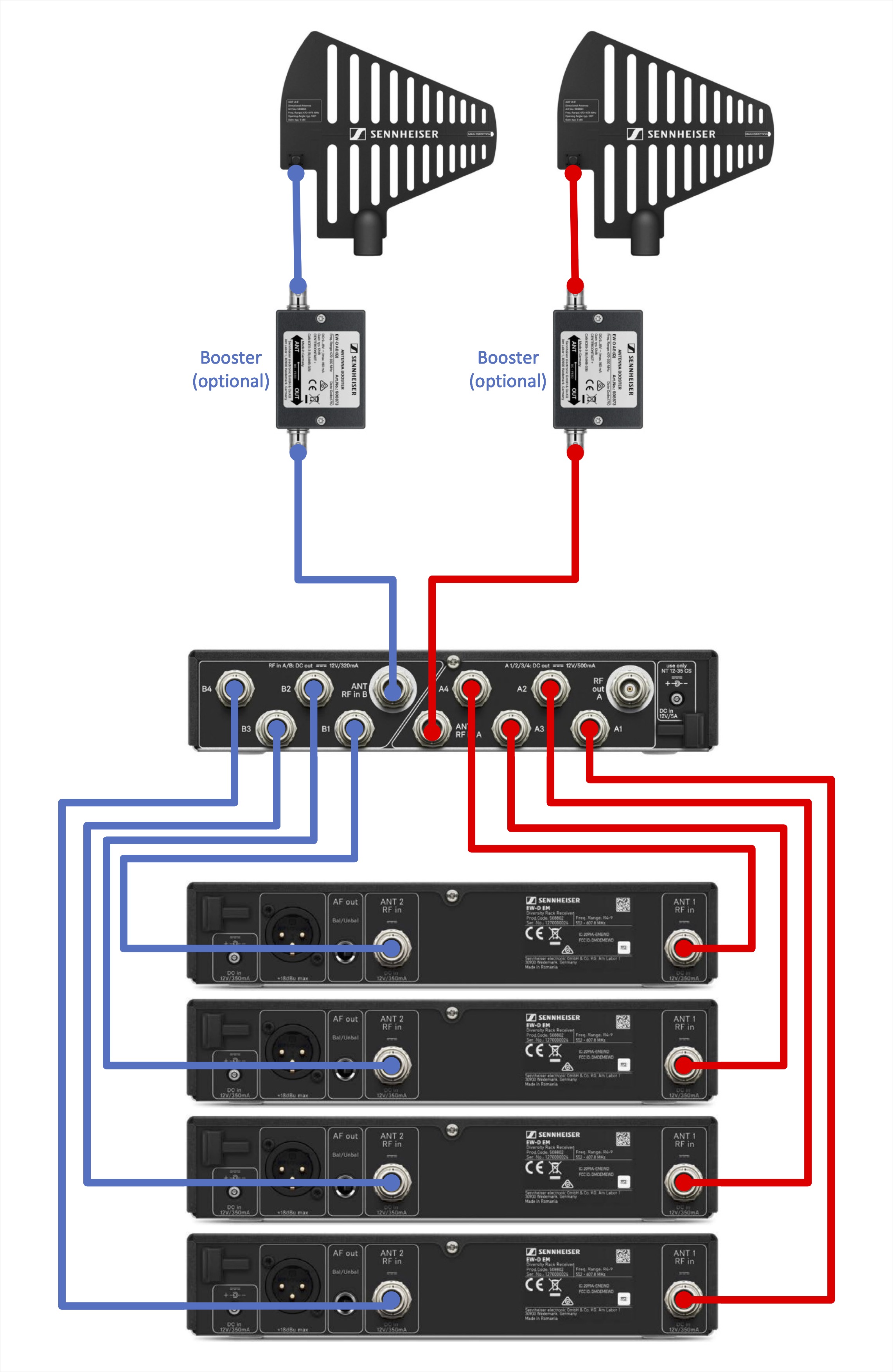

4-Kanal-System:

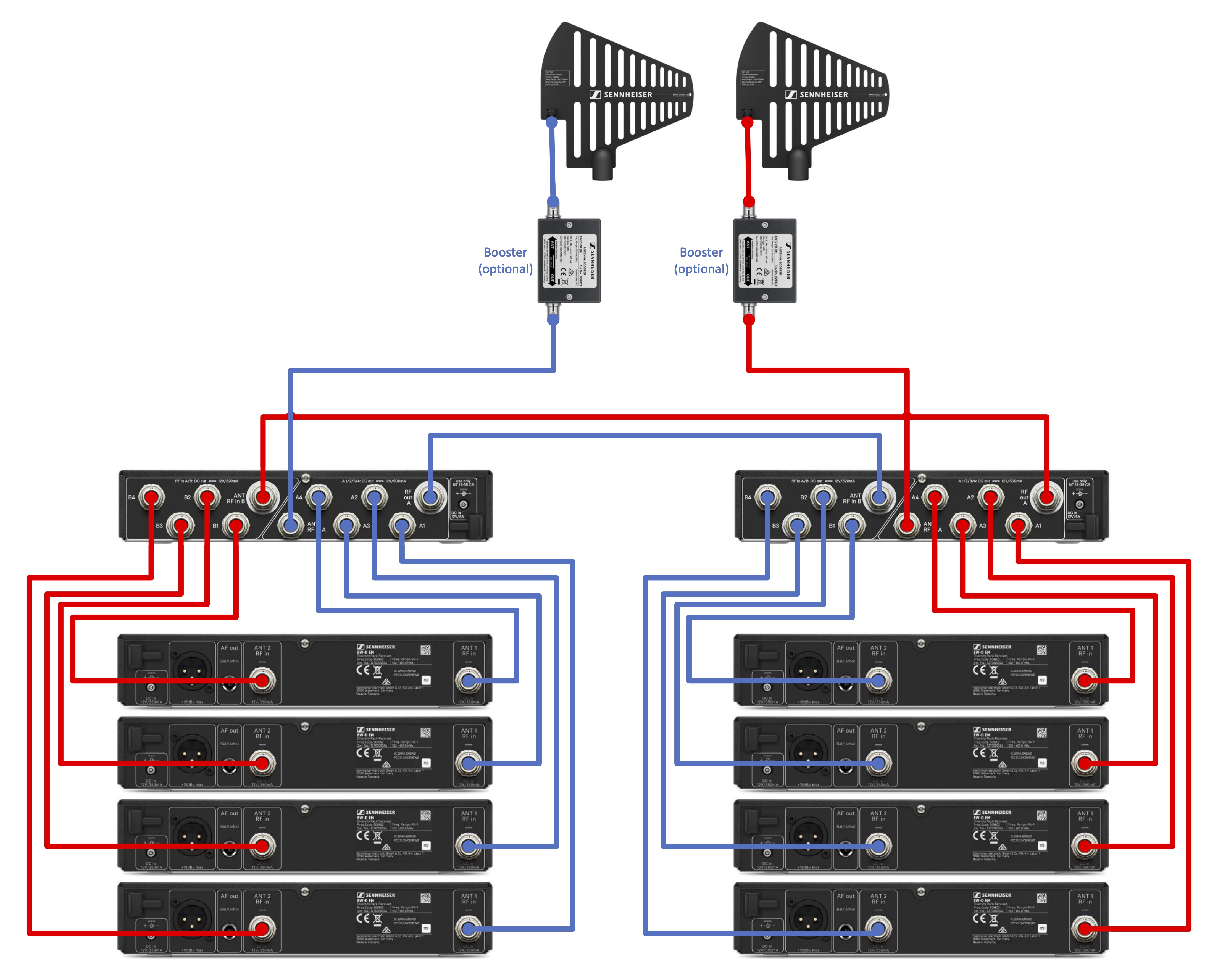

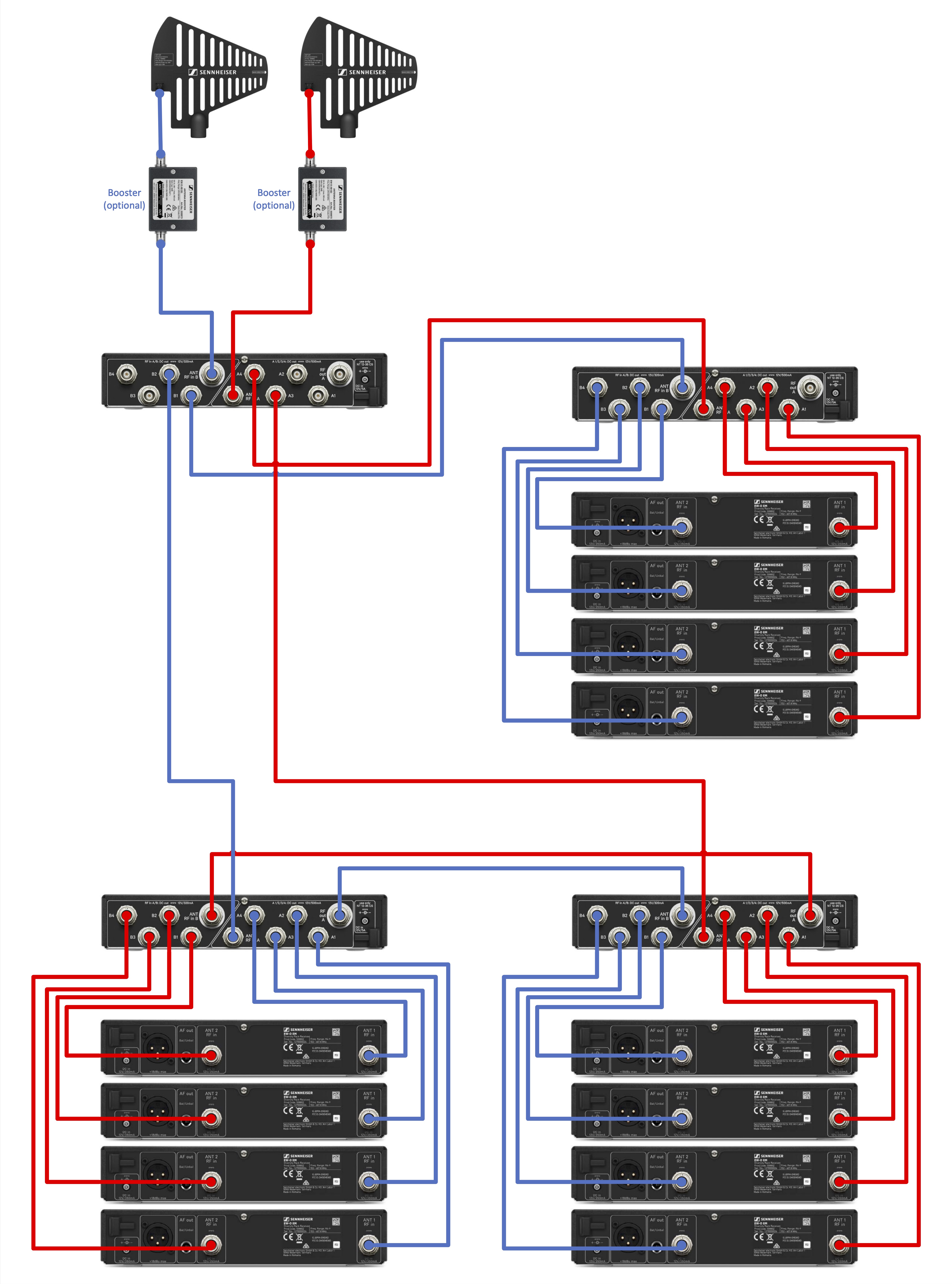

8-Kanal-System:

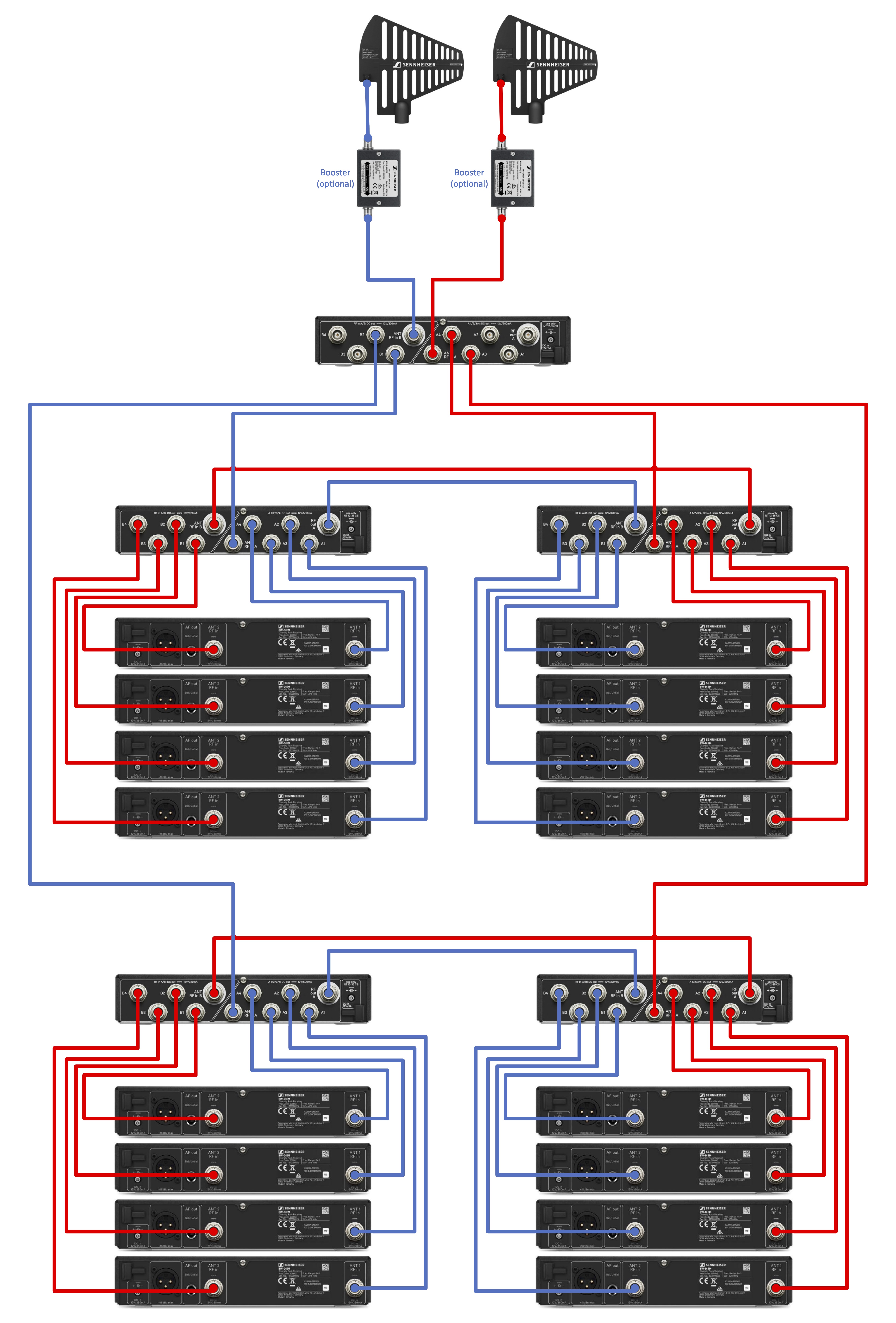

16-Kanal-System:
Anhänge:

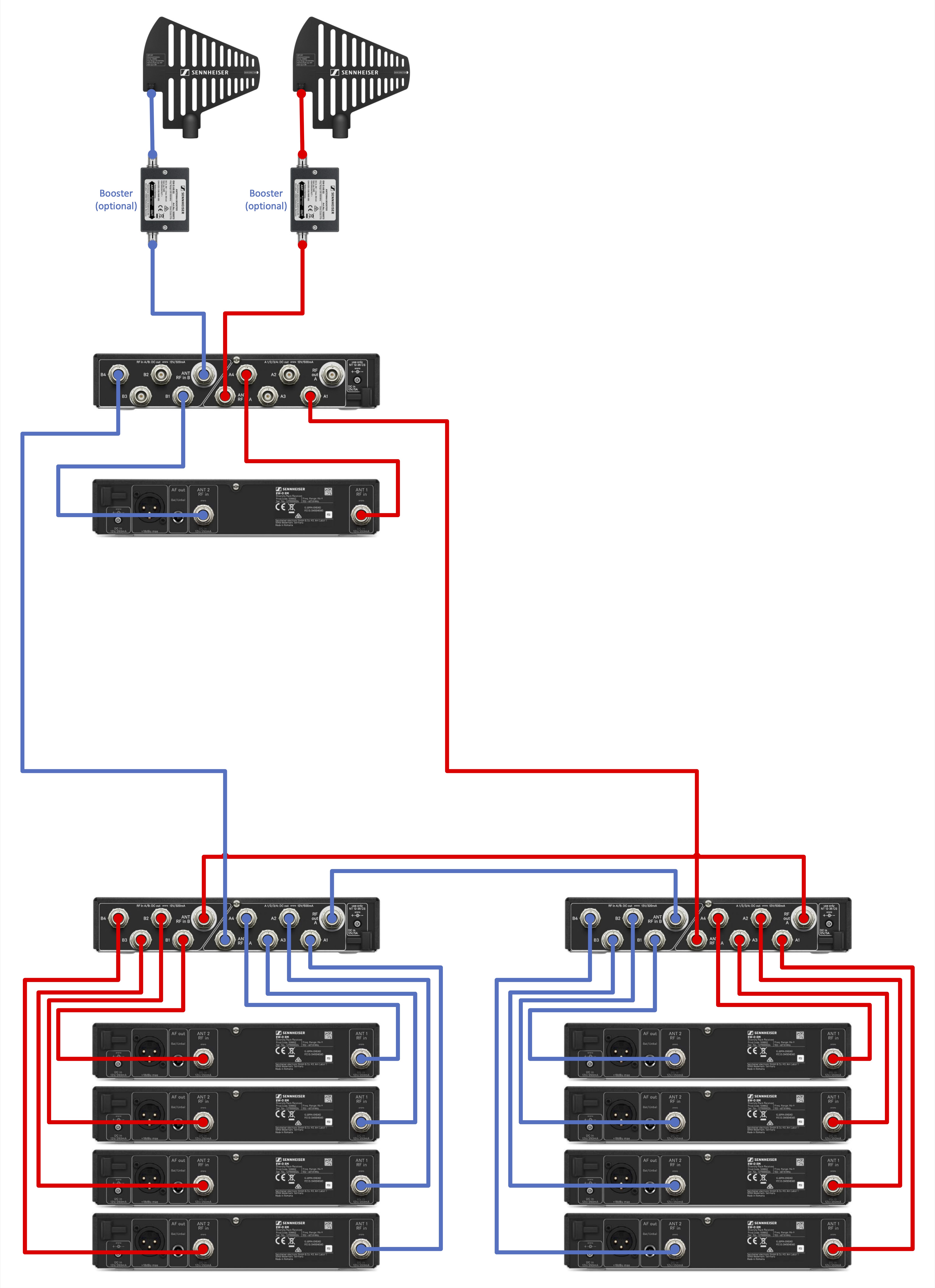

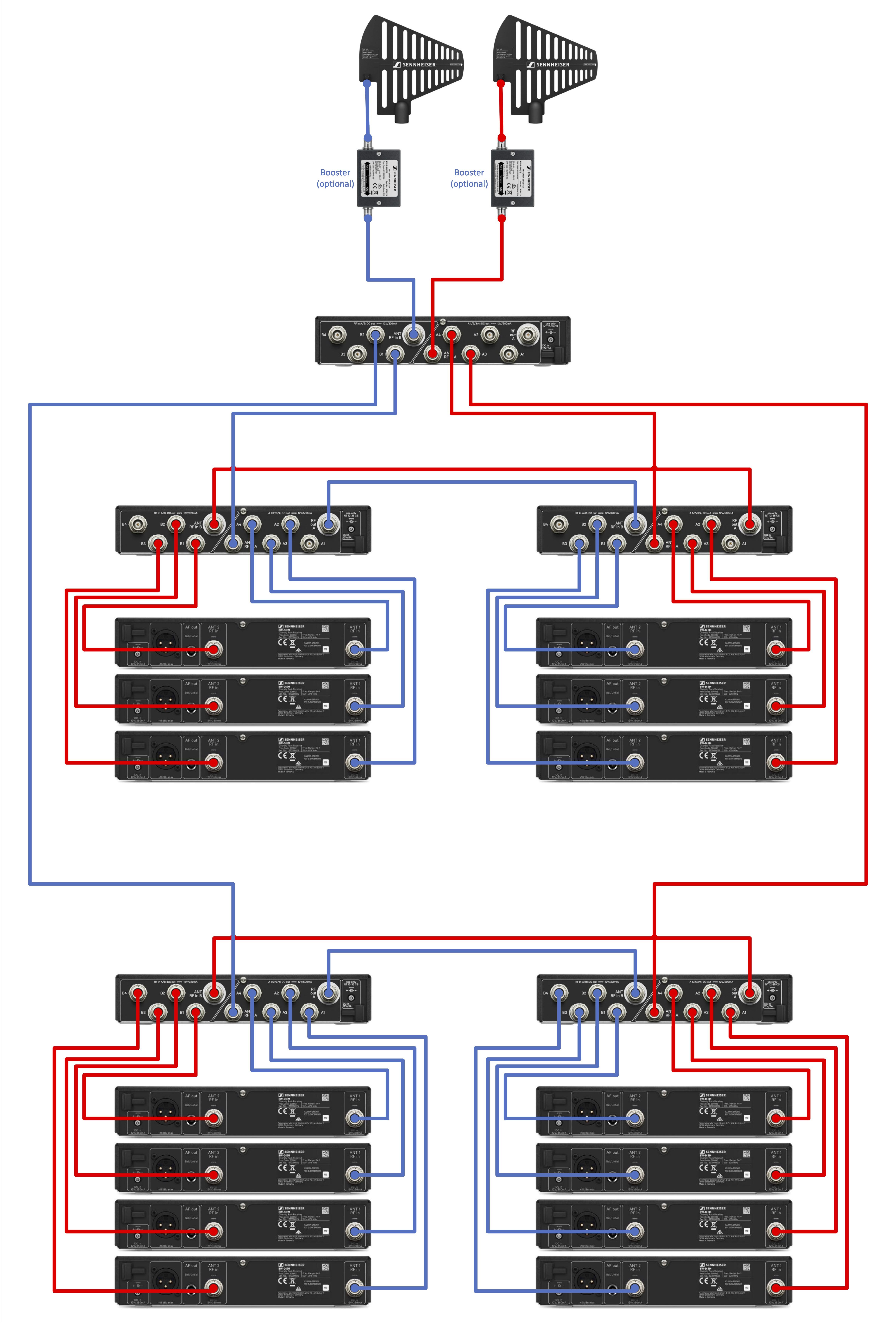

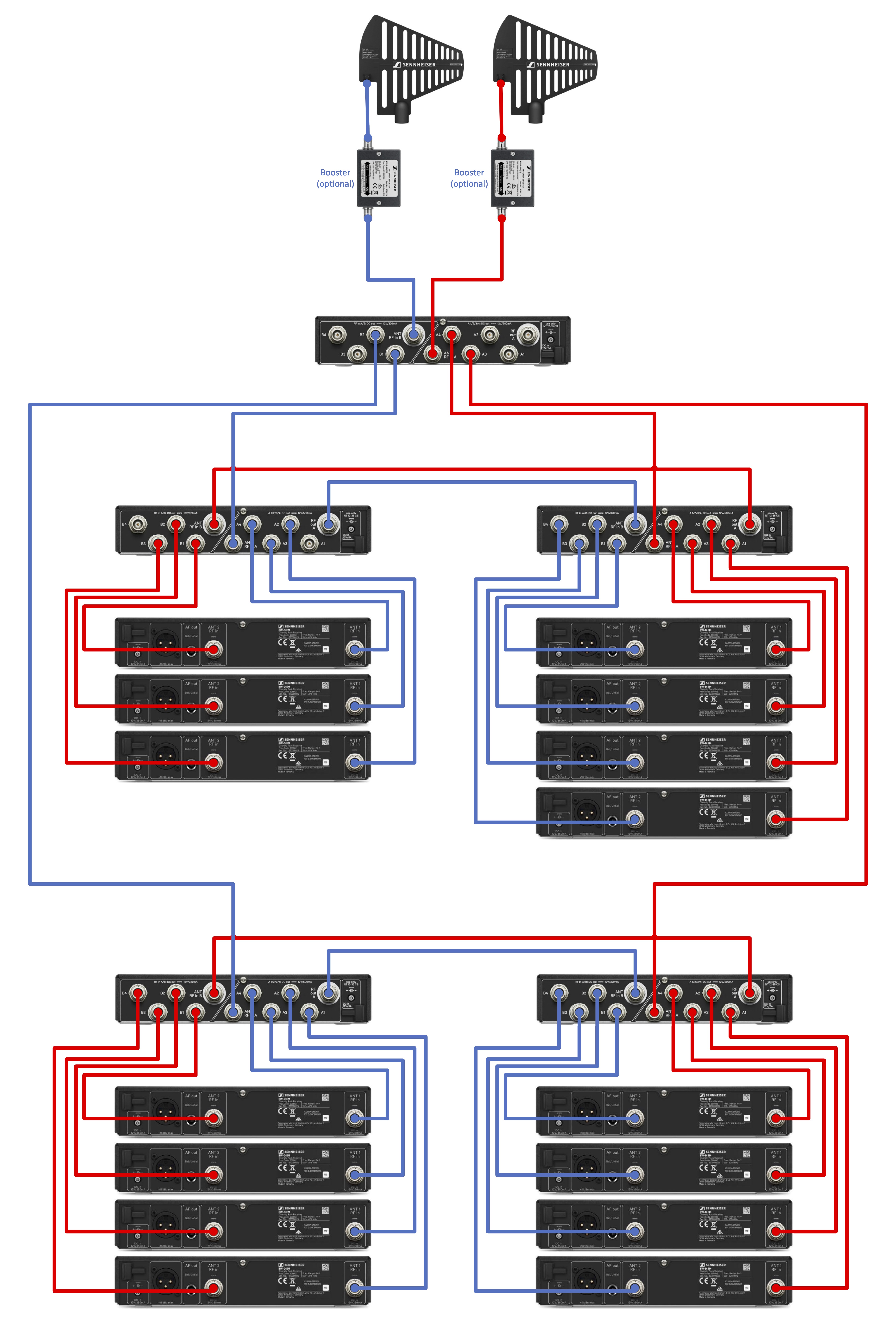

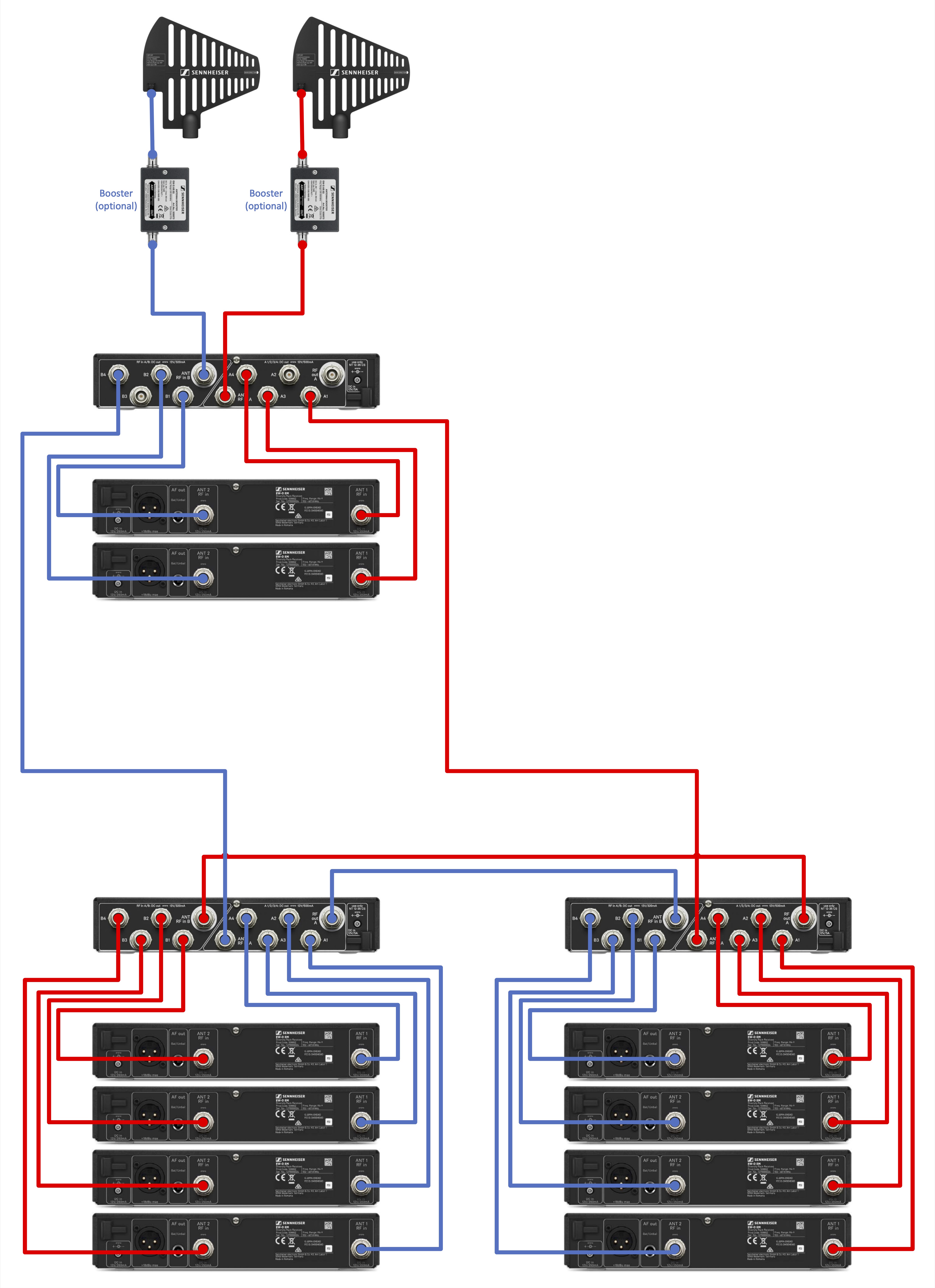

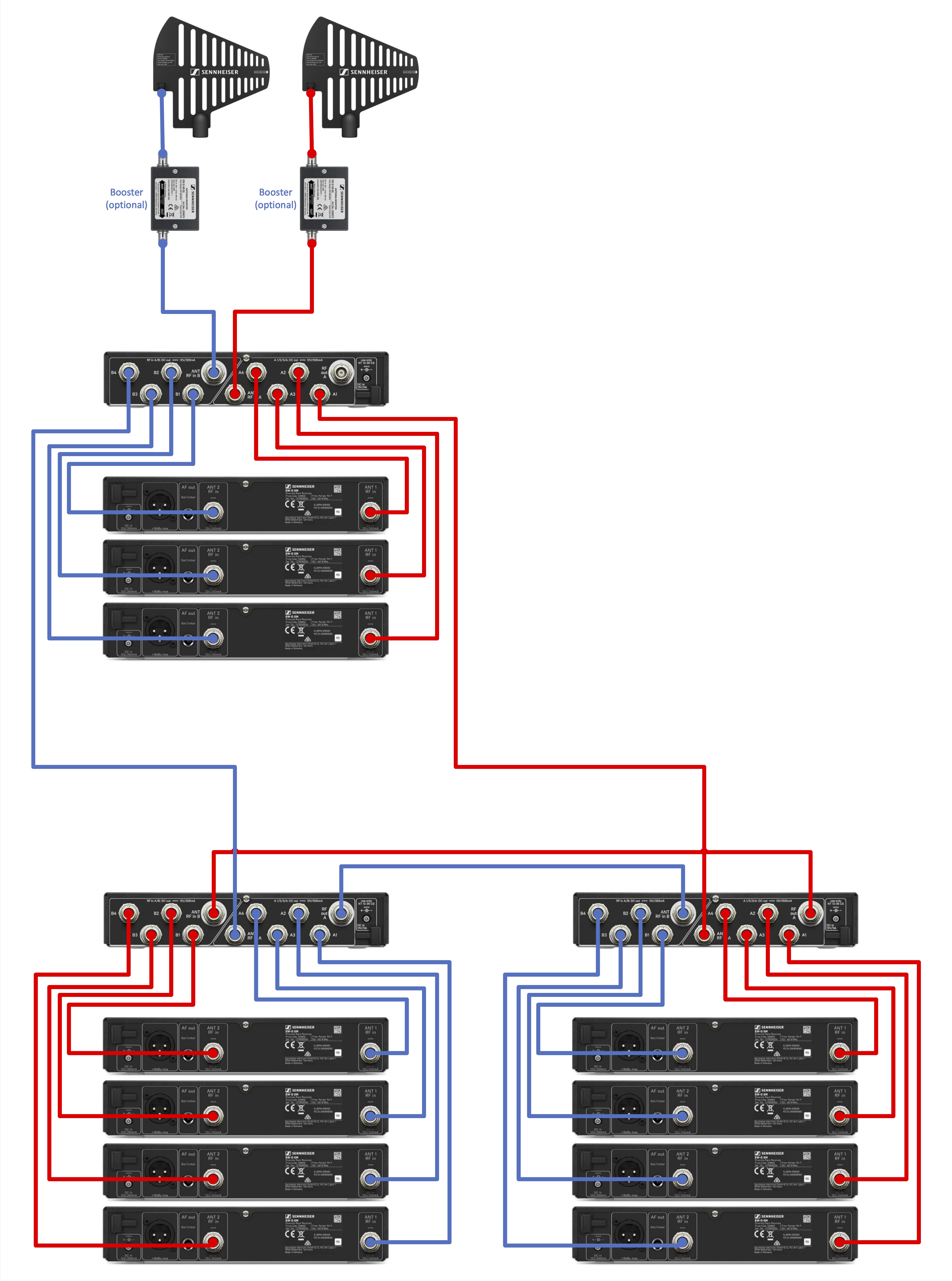

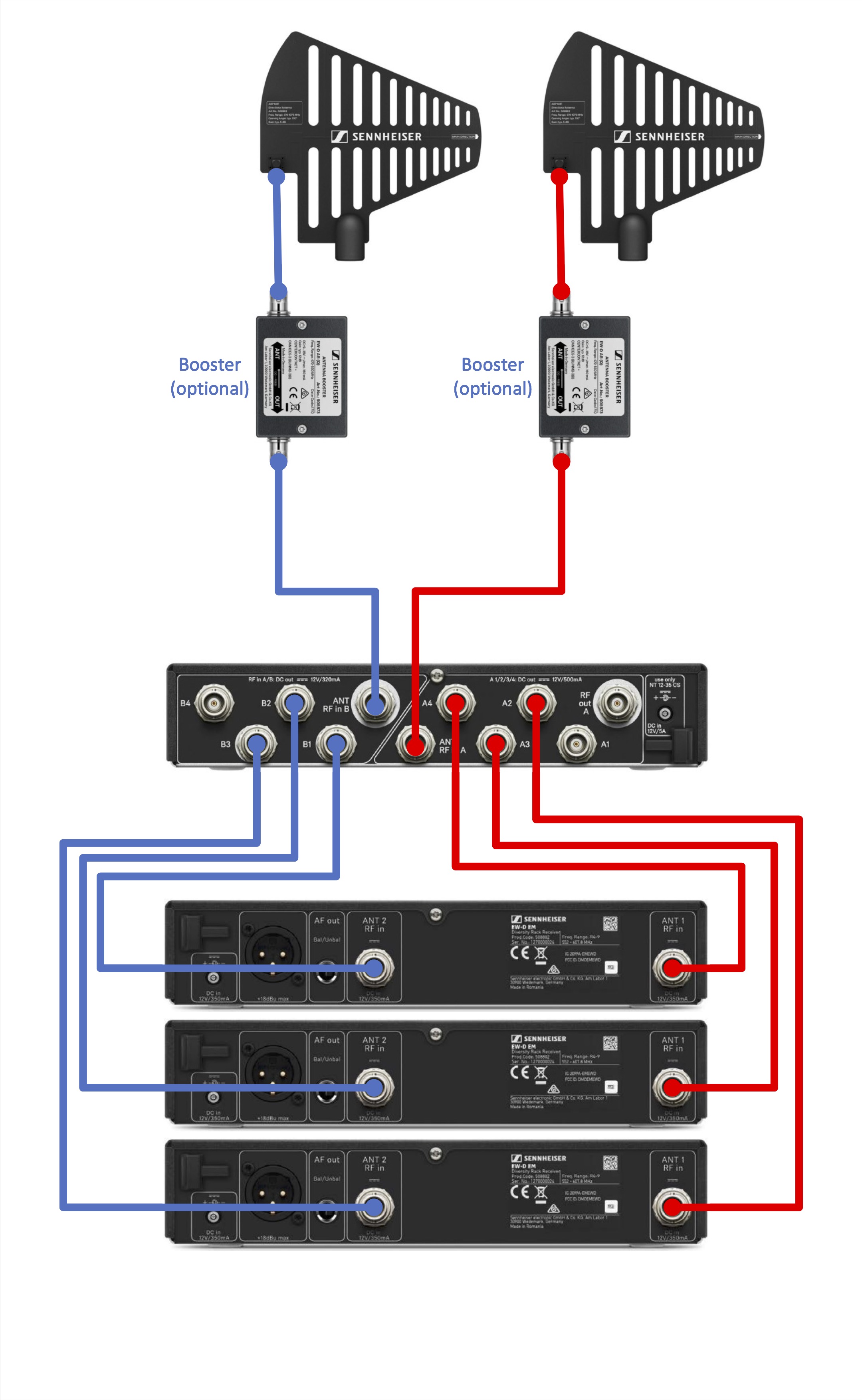

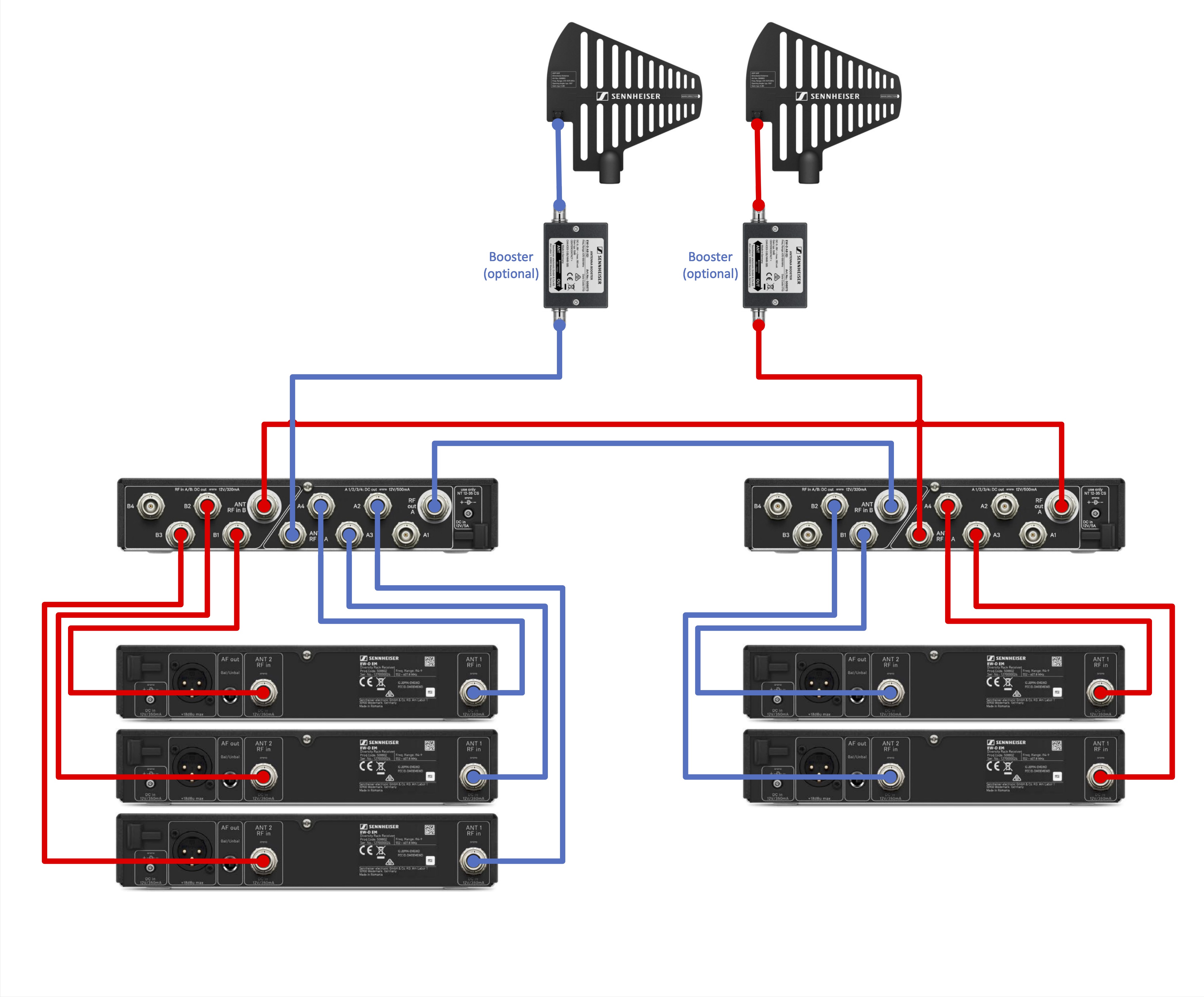

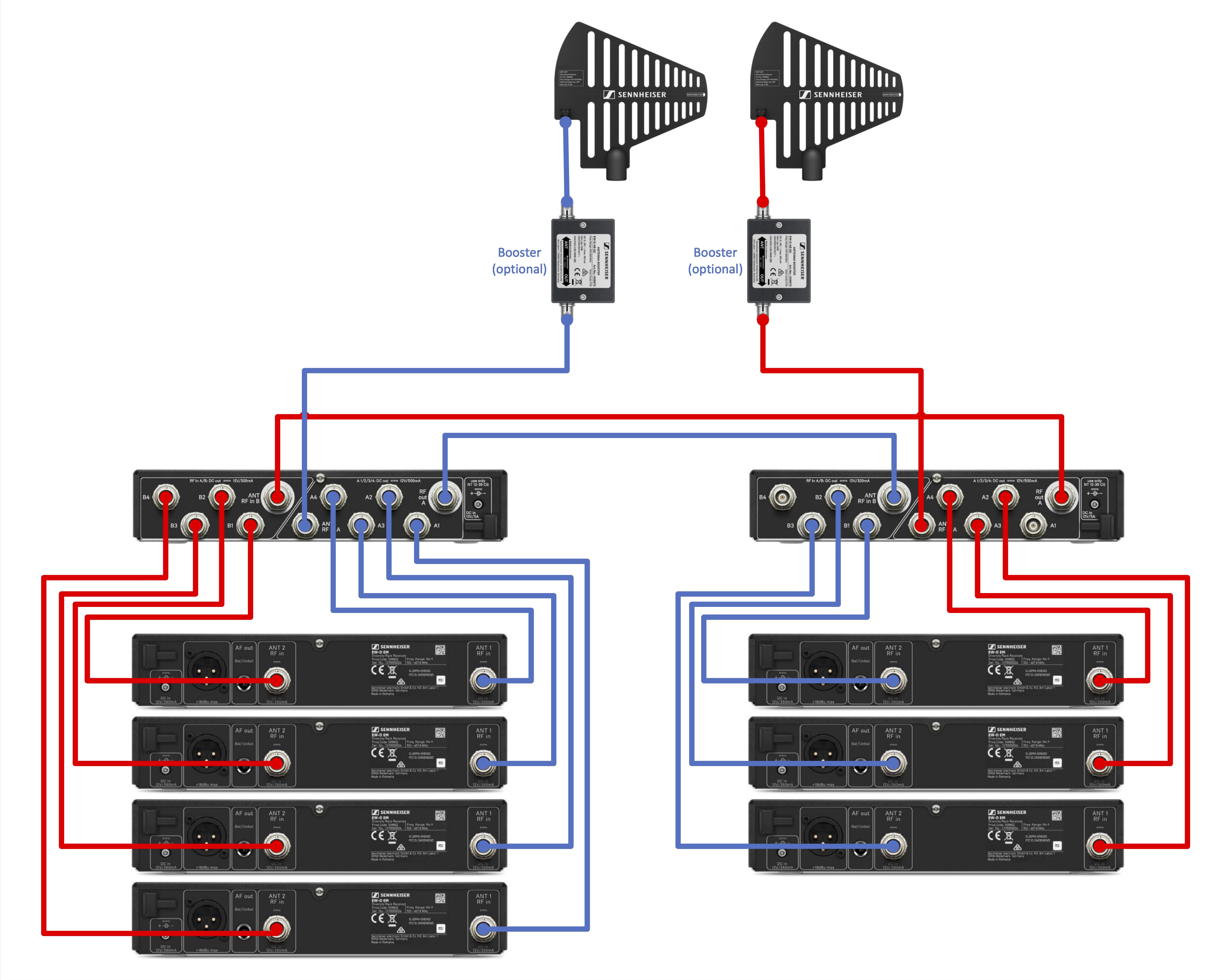

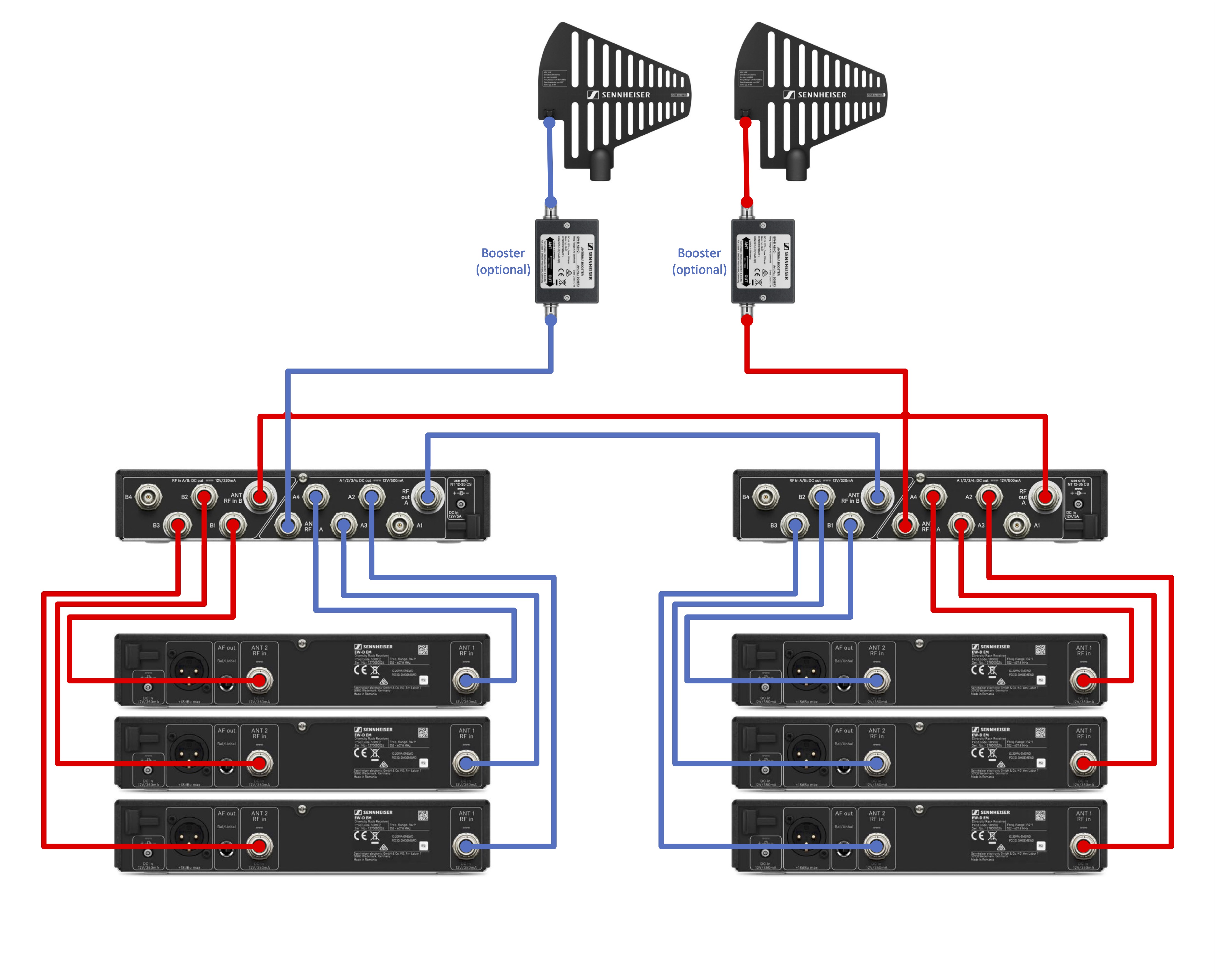

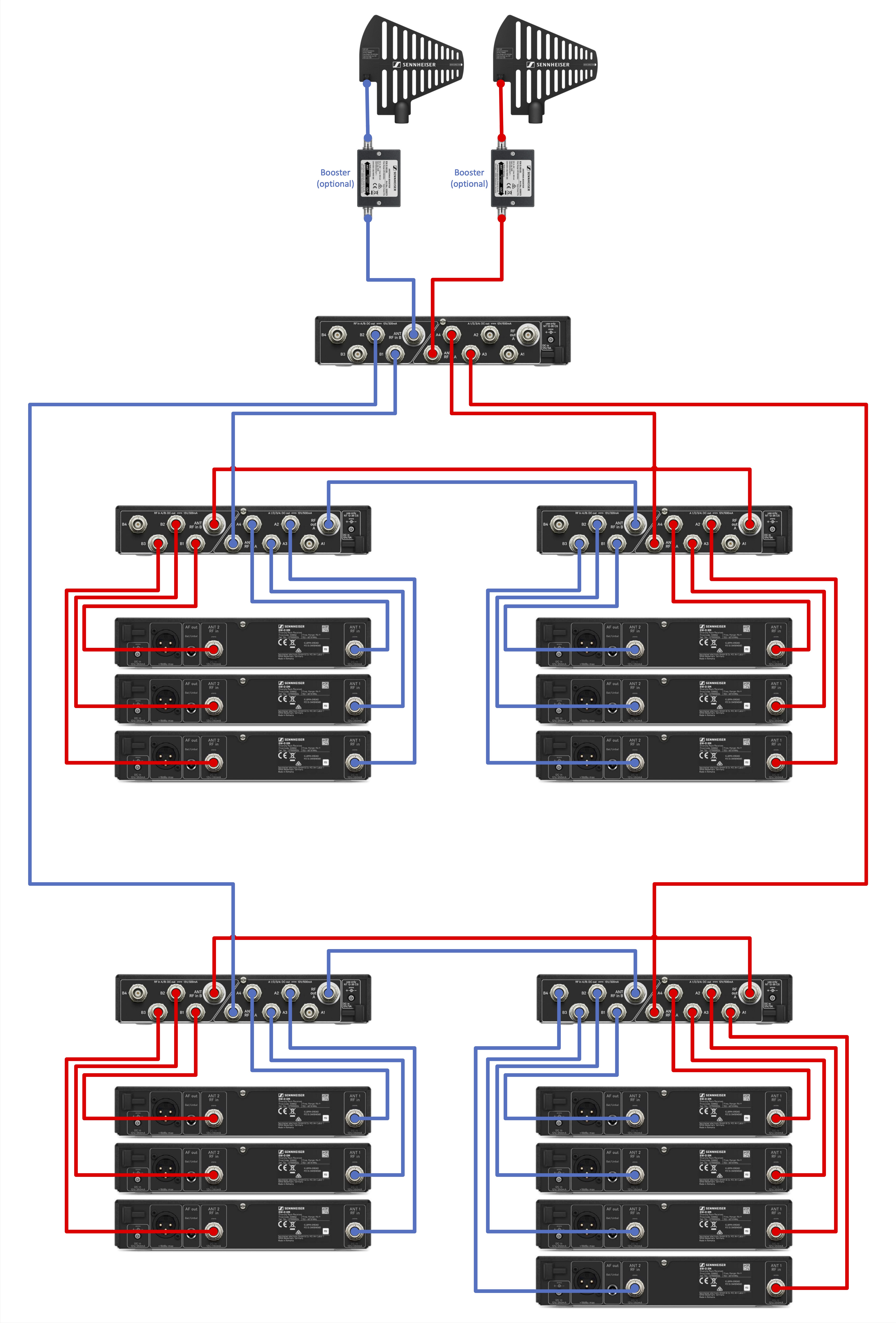

Nachfolgend finden Sie Bilder für 3-Kanal- bis 32-Kanal-Systeme
